[9급 국가직 기계설계 2023년 6번]

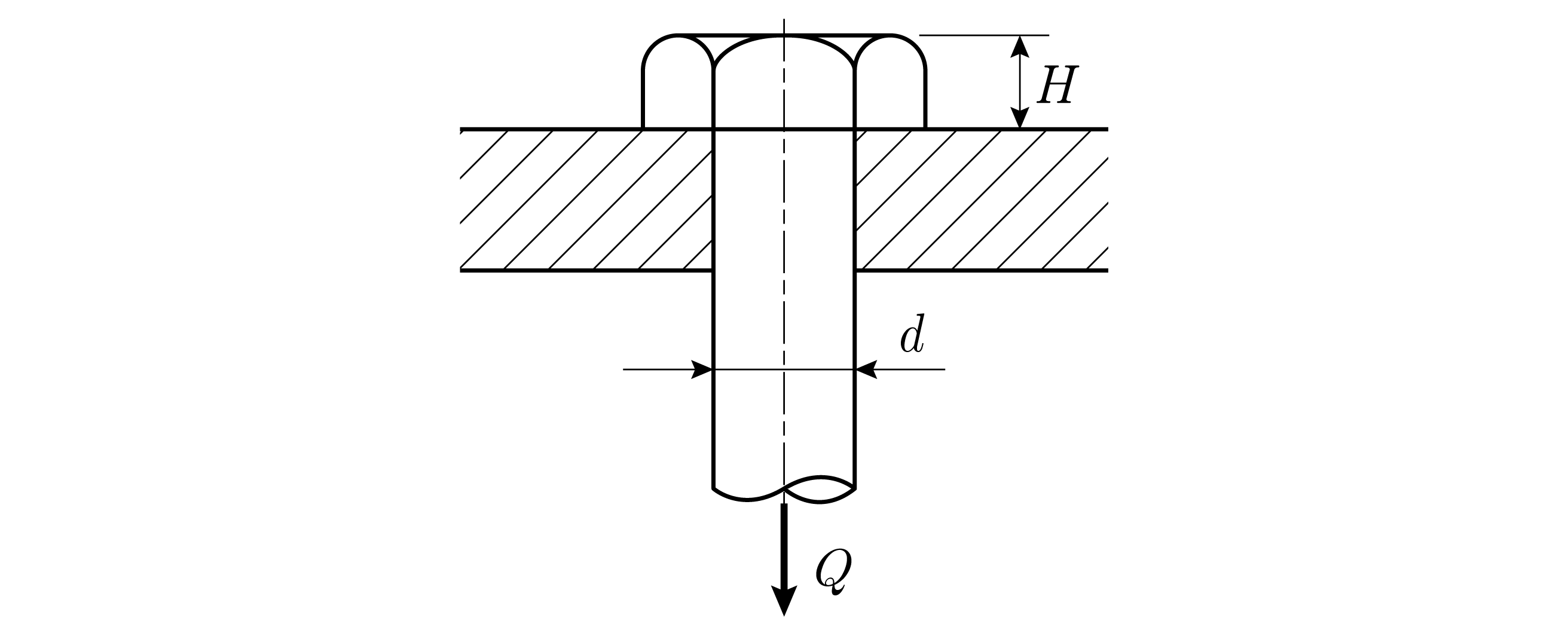

그림과 같이 볼트에 축하중

Q

가 작용할 때 볼트 머리부의 전단응력은 볼트축 인장응력의

\frac{1}{2}

이다. 이때 볼트 머리부의 높이(

H

)와 볼트 지름(

d

)의 비

(\frac{H}{d})

는?

기계설계

① $\frac{1}{3}$
② $\frac{1}{2}$
③ $\frac{2}{3}$
④ $\frac{3}{4}$

선지를 골라 바로 채점해 보세요.

정답 ②
