[9급 국가직 기계설계 2022년 16번]

길이가 각각

l_{1}

l_{2}

l_{3}

이고 극관성모멘트가 각각

I_{P 1}

I_{P 2}

I_{P 3}

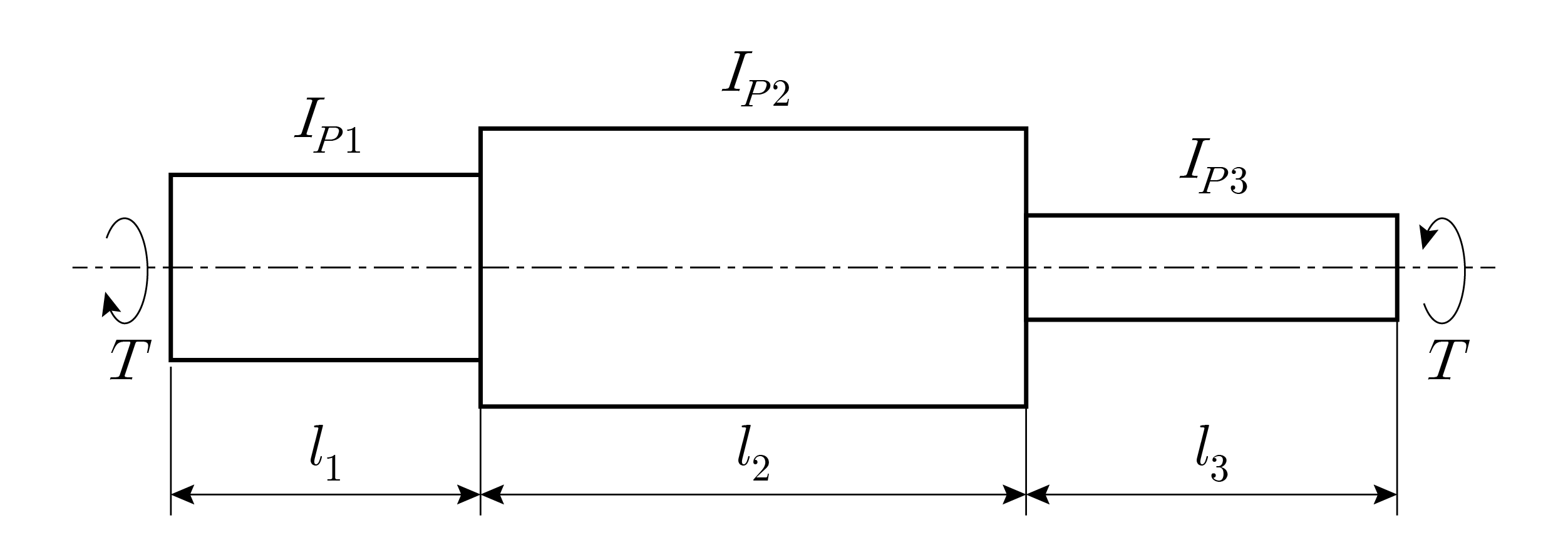

인 축들이 그림과 같이 연결되어 있다. 축의 양 끝단에 비틀림 모멘트

T

가 작용할 때 전체 비틀림각을 구하는 식은? (단, 축 재료의 횡탄성계수는

G

이고 극관성모멘트는 축 단면의 중심에서 계산한 값이다)

기계설계

① $\frac{G}{T} (\frac{l _{1}}{I _{P 1}} + \frac{l _{2}}{I _{P 2}} + \frac{l _{3}}{I _{P 3}})$
② $\frac{T}{G} (\frac{I _{P 1}}{l _{1}} + \frac{I _{P 2}}{l _{2}} + \frac{I _{P 3}}{l _{3}})$
③ $\frac{G}{T} (\frac{I _{P 1}}{l _{1}} + \frac{I _{P 2}}{l _{2}} + \frac{I _{P 3}}{l _{3}})$
④ $\frac{T}{G} (\frac{l _{1}}{I _{P 1}} + \frac{l _{2}}{I _{P 2}} + \frac{l _{3}}{I _{P 3}})$

선지를 골라 바로 채점해 보세요.

정답 ④

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
