[9급 국가직 기계설계 2019년 10번]

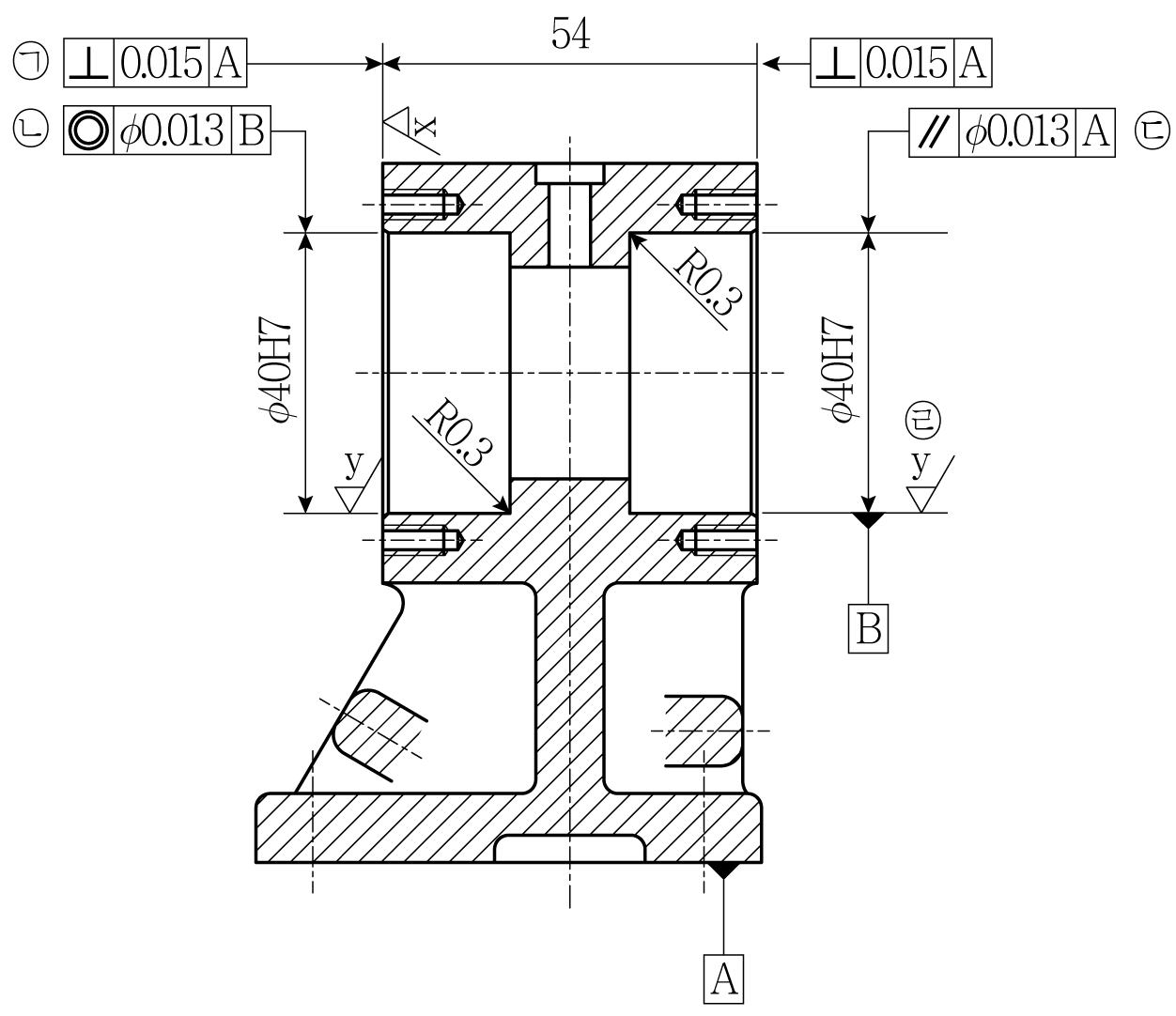

그림에서 ㉠ ～ ㉣로 표시된 도면기호에 대한 설명으로 옳지 않은 것은?

1. ①㉠ － 직각도 공차이며, 지시선의 화살표로 나타내는 면은 데이텀 A에 수직하고 0.015 mm만큼 떨어진 두 개의 가상 평행 평면 사이에 있어야 한다.
2. ②㉡ － 동축도 공차이며, 지시선의 화살표로 나타낸 구멍의 중심축은 데이텀 B의 중심축을 기준으로 하는 지름 0.013 mm인 원통 안에 있어야 한다.
3. ③㉢ － 평행도 공차이며, 지시선의 화살표로 나타내는 지름 40 mm 구멍의 중심축은 데이텀 A와 B에 평행한 지름 0.013 mm의 원통 내에 있어야 한다.
4. ④㉣ － 표면 거칠기 기호이며, 선반이나 밀링 등에 의한 가공 흔적이 남아 있지 않은 상급 다듬질 면이어야 한다.
