[9급 국가직 기계설계 2018년 3번]

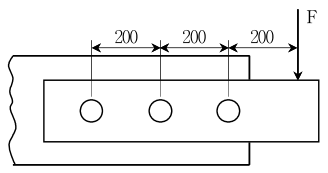

그림과 같은 리벳이음에서 6000 [N]의 하중(F)이 작용할 때, 가장 왼쪽의 리벳에 작용하는 전단력의 크기[N]와 방향은?

1. ①8000, ↑
2. ②8000, ↓
3. ③4000, ↑
4. ④4000, ↓

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
