[9급 국가직 기계설계 2016년 17번]

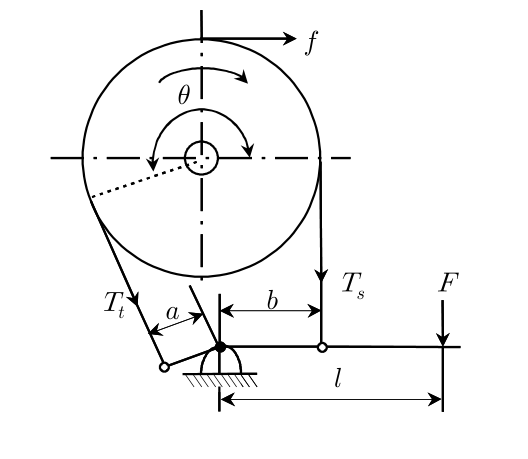

밴드 브레이크에서 드럼이 그림과 같이 우회전할 때 레버에 작용하는 힘 $F$는? (단, $T_t$와 $T_s$는 장력, $\mu$는 마찰계수, $\theta$는 접촉각, $f$는 제동력이며, 원심력의 영향은 무시하고, 브레이크 작동의 기구학적 조건은 만족한다)

1. ①$\frac{fb}{l(e^{\mu \theta }-1)}$
2. ②$\frac{f(a-b{e}^{\mu \theta })}{l(e^{\mu \theta }-1)}$
3. ③$\frac{fa{e}^{\mu \theta }}{l(e^{\mu \theta }-1)}$
4. ④$\frac{f(b-a{e}^{\mu \theta })}{l(e^{\mu \theta }-1)}$

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
