[9급 국가직 기계설계 2011년 1번]

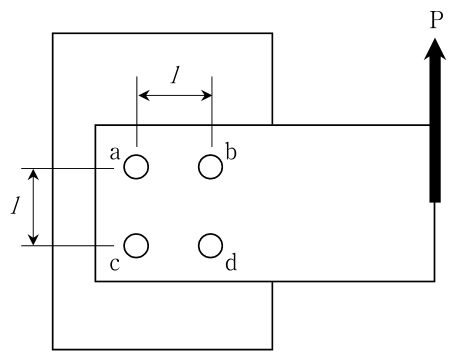

다음 그림과 같이 4개의 볼트(a, b, c, d)로 체결된 브라켓(bracket)이 편심하중 P를 받고 있을 때 각 볼트가 받는 전단응력의 관계로 옳은 것은?

1. ①a와 b의 전단응력의 크기가 같다.
2. ②b와 c의 전단응력의 크기가 같다.
3. ③c와 d의 전단응력의 크기가 같다.
4. ④b와 d의 전단응력의 크기가 같다.

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
