[9급 국가직 화학공학일반 2013년 8번]

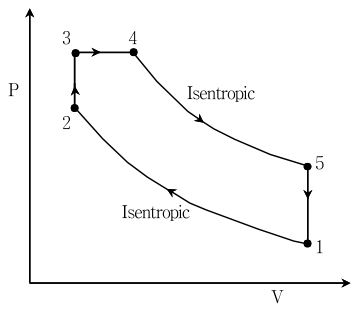

다음 그림의 엔진 cycle에서 열이 엔진으로 들어오는 구간들로만 모은 것은? (단, P는 압력, V는 부피, 구간 1 → 2와 구간 4 → 5는 등엔트로피 과정들이다)

1. ①1 → 2, 4 → 5
2. ②2 → 3, 3 → 4
3. ③2 → 3, 5 → 1
4. ④3 → 4, 4 → 5

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
