[9급 지방직 건축구조 2021년 8번]

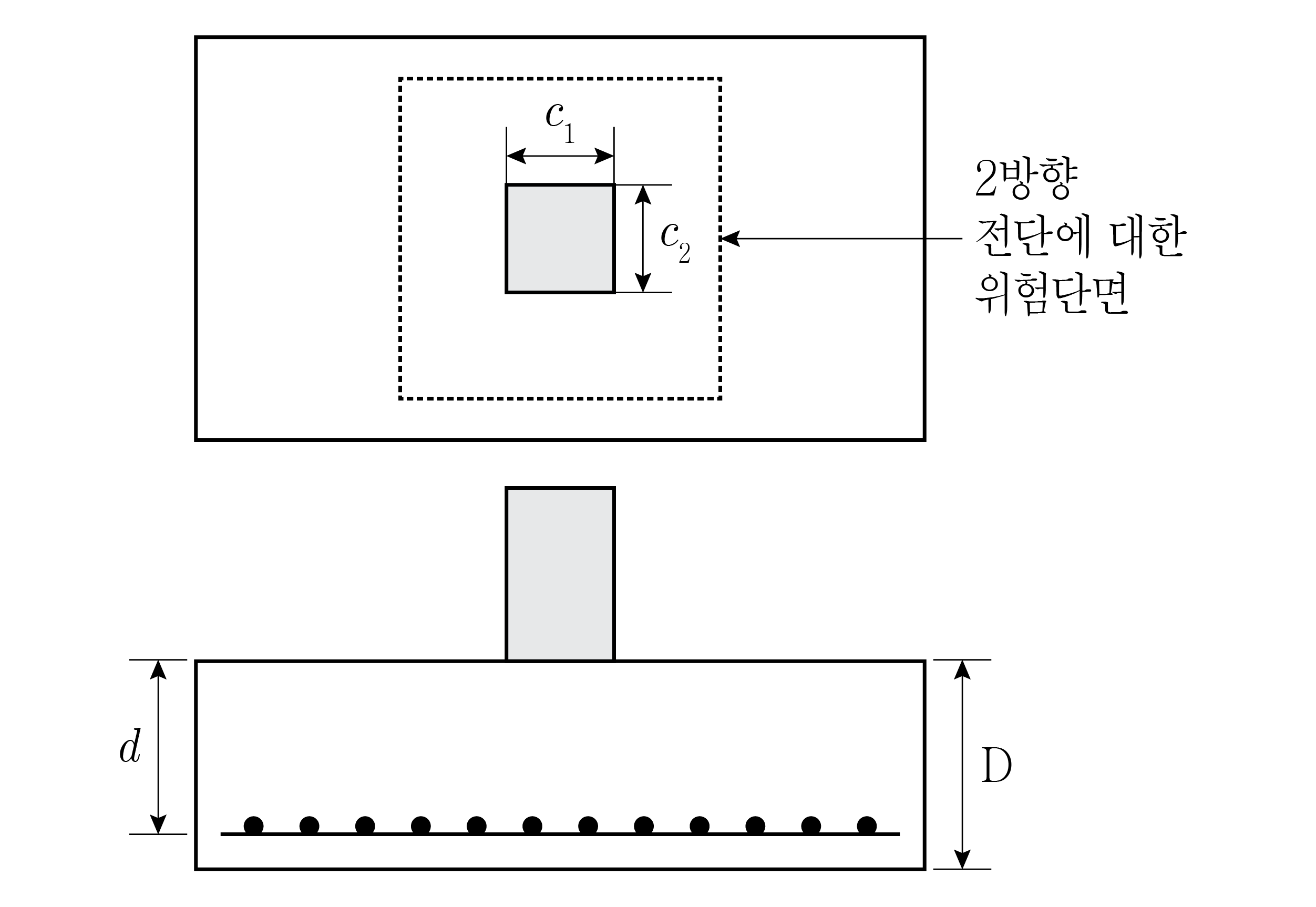

그림과 같은 철근콘크리트 직사각형 기초판에서 2방향 전단에 대한 위험단면의 면적은? (단, $c_1$, $c_2$는 기둥의 치수, $d$는 기초판의 유효깊이, $\mathrm{D}$는 기초판의 전체 춤이다)

1. ①$2\times \left[\left(c_1+2d\right)+\left(c_2+2d\right)\right]\times d$
2. ②$2\times \left[\left(c_1+d\right)+\left(c_2+d\right)\right]\times d$
3. ③$2\times \left[\left(c_1+2d\right)+\left(c_2+2d\right)\right]\times \mathrm{D}$
4. ④$2\times \left[\left(c_1+d\right)+\left(c_2+d\right)\right]\times \mathrm{D}$

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
