[9급 지방직 기계설계 2020년 15번]

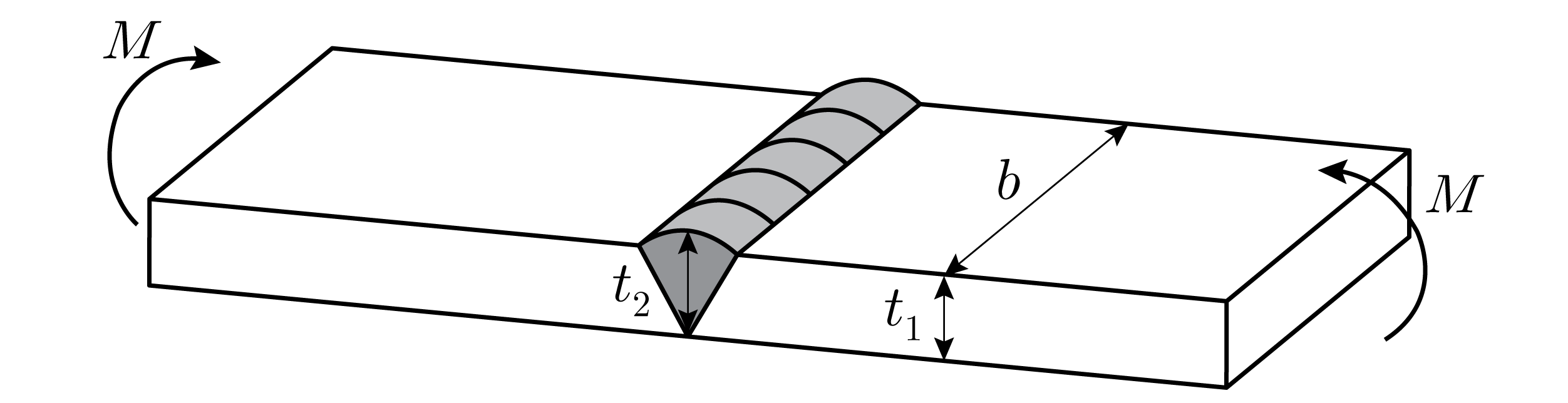

그림과 같이 용접부의 치수

t_{1}

10 mm,

t_{2}

12 mm, 폭(

b

) 60 mm인 맞대기 용접이음에서 굽힘모멘트(

M

) 20,000 N·mm가 작용할 때, 목두께에서의 굽힘응력[N/mm²]은?

기계설계

① $\frac{125}{9}$
② $20$
③ $\frac{250}{9}$
④ $30$

선지를 골라 바로 채점해 보세요.

정답 ②
