[9급 지방직 토목설계 2021년 9번]

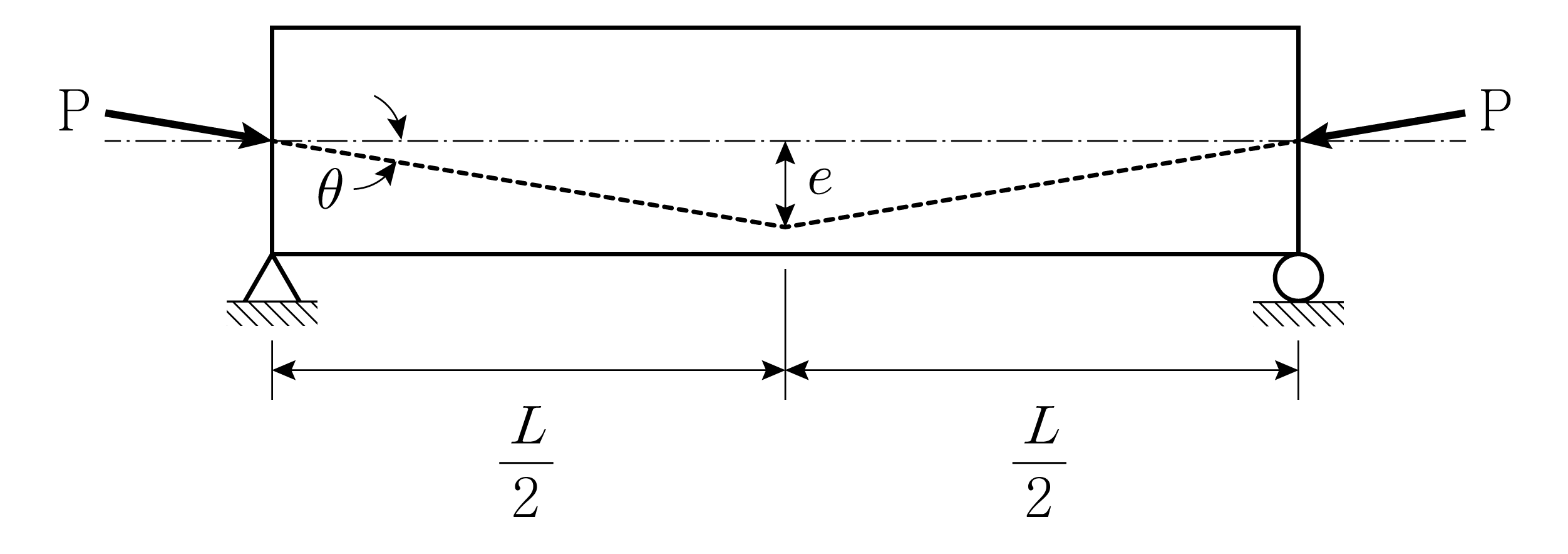

그림과 같이 긴장재를 절곡하여 배치한 PSC보에서 프리스트레스 힘만에 의한 중앙단면의 솟음값은? (단, $\sin \theta \cong \tan \theta$이고, $EI$는 단면의 휨강성이다)

1. ①$\frac{1}{8}\frac{Pe{L}^2}{EI}$
2. ②$\frac{1}{12}\frac{Pe{L}^2}{EI}$
3. ③$\frac{1}{48}\frac{Pe{L}^2}{EI}$
4. ④$\frac{1}{53}\frac{Pe{L}^2}{EI}$

선지를 골라 바로 채점해 보세요.정답 보기
