[9급 지방직 전기기기 2021년 14번]

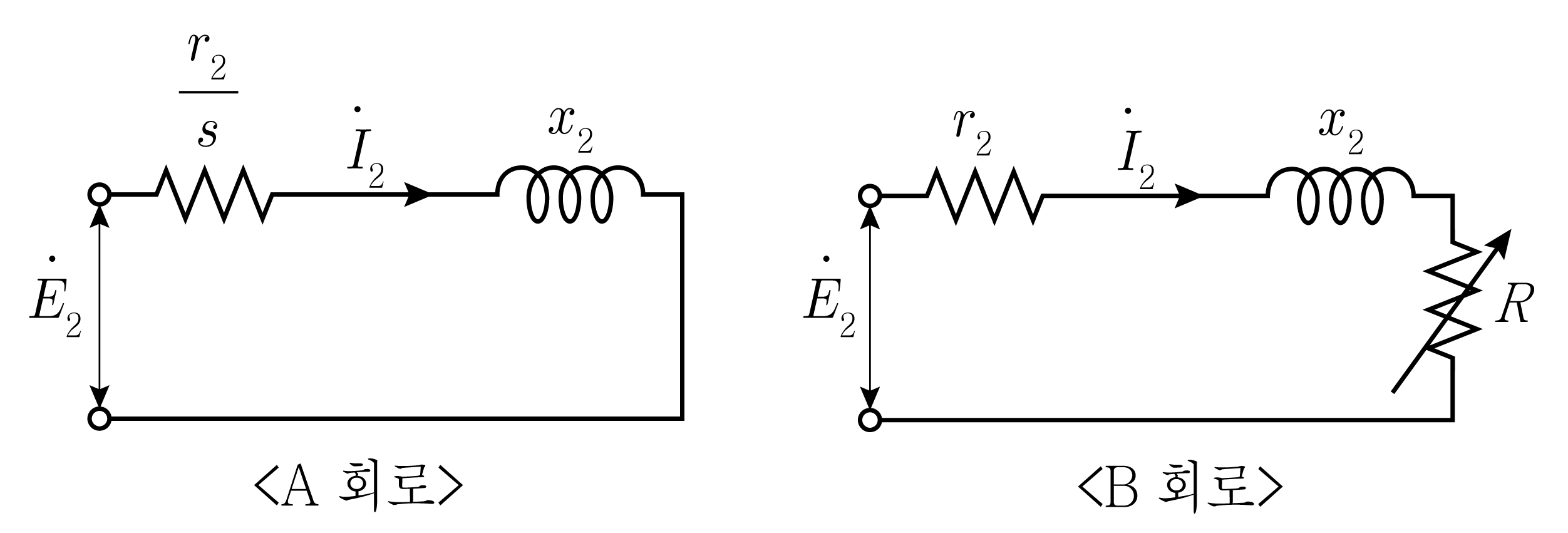

다음 회로도는 유도전동기 운전 시 2차측 등가회로를 나타낸다. A 회로와 B 회로가 등가회로인 경우 R로 옳은 것은?

1. ①$(\frac{1-s}{s})r_2$
2. ②$(\frac{1-s^2}{s})r_2$
3. ③$(\frac{s}{1-s})r_2$
4. ④$(\frac{s^2}{1-s})r_2$

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
