[7급 국가직 전기기기 2023년 15번]

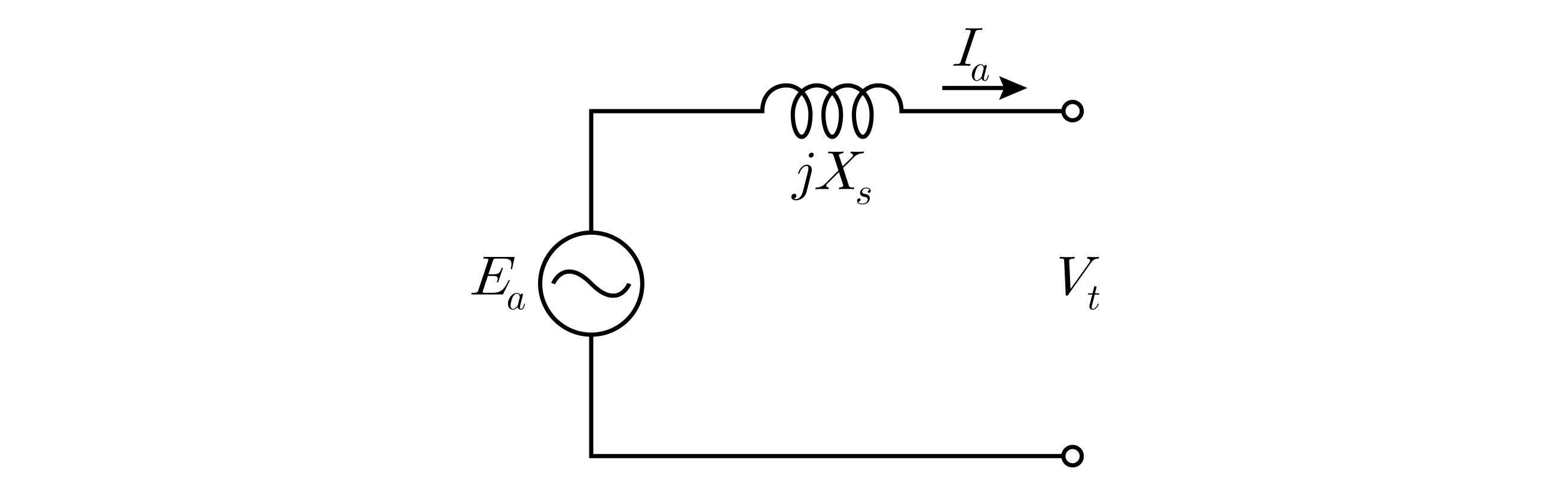

그림과 같은 원통형 동기기 등가회로에서, 유도기전력 $E_a$의 크기가 단자전압 $V_t$의 크기보다 작고, 유도기전력 $E_a$의 위상이 단자전압 $V_t$의 위상보다 앞서고 있을 때의 설명으로 옳지 않은 것은? (단, $I_a$는 전기자전류이고, $X_s$는 동기리액턴스이다)

1. ①발전기로 동작한다.
2. ②$I_a$의 위상이 $V_t$의 위상보다 뒤진다.
3. ③단자에서 발생하는 무효전력이 0보다 작다.
4. ④$E_a$의 위상이 $V_t$의 위상보다 90 ° 앞설 때 최대전력이 발생한다.

선지를 골라 바로 채점해 보세요.정답 보기
