다음 제시문을 UML 상태머신(state machine) 다이어그램 표기법으로 바르게 나타낸 것은?
상태 X에서 trigger 이벤트가 발생했을 때, condition 조건이 참이면 effect 효과를 수행하고 상태 Y로 전이한다.

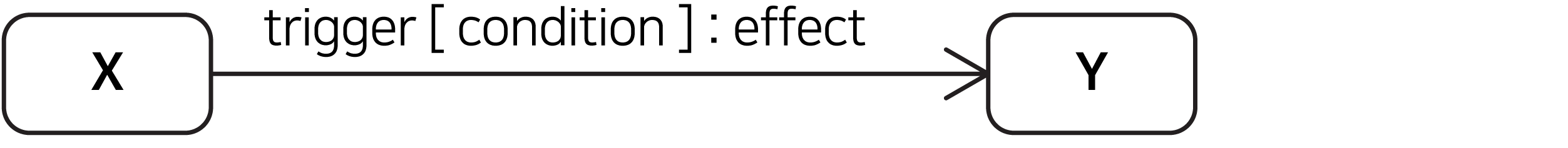

- ①

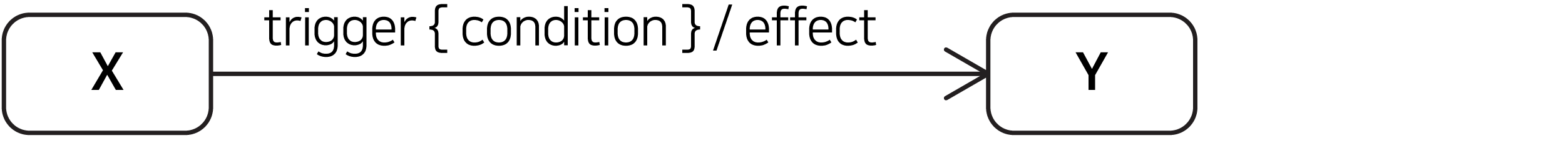

- ②

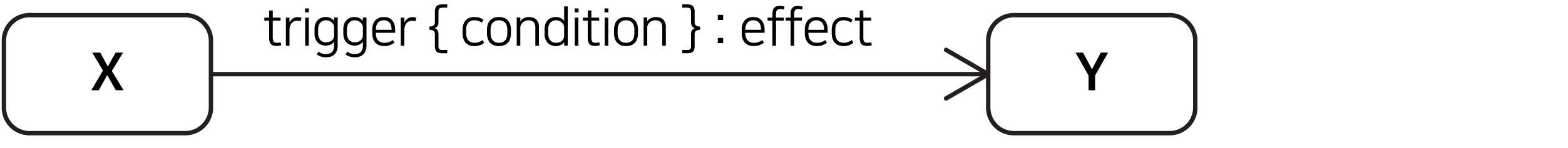

- ③
- ④
선지를 골라 바로 채점해 보세요.
정답 ①
출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
[7급 국가직 소프트웨어공학 2024년 14번]
