[7급 국가직 토질역학 2010년 3번]

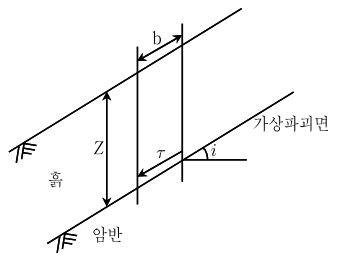

다음 그림에서 무한사면의 지표면 아래 깊이가 Z인 곳에 있는 가상파괴면에 작용하는 전단응력 $\tau$를 나타낸 식은? (단, b는 경사거리, $\gamma$는 흙의 단위중량이다)

1. ①$\tau$ ＝ $\gamma$ · $Z$ · ${\cos }^{2}i$
2. ②$\tau$ ＝ $\gamma$ · $Z$ · $\cos i$ · $\sin i$
3. ③$\tau$ ＝ $\gamma$ · $Z$ · ${\sin }^{2}i$
4. ④$\tau$ ＝ $\gamma$ · $Z$ · $\cos i$

선지를 골라 바로 채점해 보세요.정답 보기
