[7급 국가직 토질역학 2007년 19번]

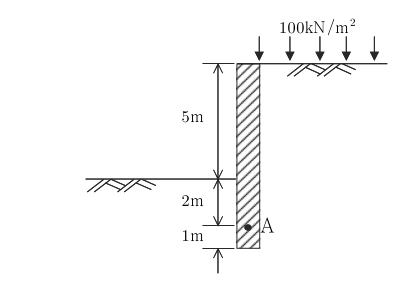

단위중량 $=16\mathrm{kN}/{\mathrm{m}}^3$, 점착력 $=10\mathrm{kN}/{\mathrm{m}}^2$, 주동토압계수 $=0.25$인 지반에 길이 8 m의 강성벽체를 설치한 후 그림과 같이 5 m 깊이로 굴착하였다. A점에서의 순토압(net earth pressure)$[\mathrm{kN}/{\mathrm{m}}^2]$과 작용방향은?

순토압$[\mathrm{kN}/{\mathrm{m}}^2]$ 작용방향

1. ①211 ($\leftarrow$)
2. ②125 ($\leftarrow$)
3. ③211 ($\to$)
4. ④125 ($\to$)

선지를 골라 바로 채점해 보세요.정답 보기
