[7급 국가직 기계설계 2008년 6번]

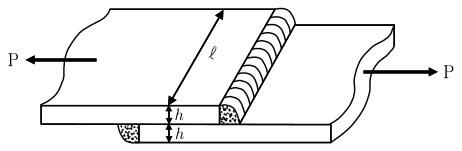

그림과 같이 겹치기 양면 이음의 필릿 용접을 하려고 한다. 허용응력이 6 kgf/mm²일 때, 유효길이 ℓ[mm]은?

(단, $h$ ＝ 10 mm, P ＝ 6,000 kgf 이다)

1. ①50
2. ②70
3. ③100
4. ④140

선지를 골라 바로 채점해 보세요.정답 보기
