[7급 국가직 토질역학 2008년 6번]

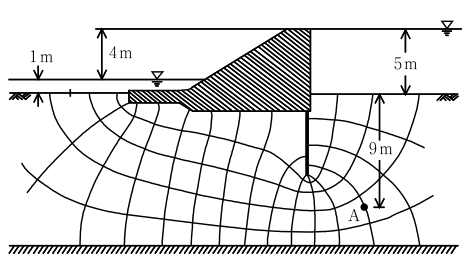

그림과 같이 콘크리트 댐 아래 투수지반에 대한 유선망을 작도하였다. A점의 간극수압 [tf/m²]은?

(단, ${\gamma }_w$= 1.0 tf/m³ 이다)

1. ①12.2
2. ②13.2
3. ③14.2
4. ④15.2

선지를 골라 바로 채점해 보세요.정답 보기
