[7급 국가직 통신이론 2007년 20번]

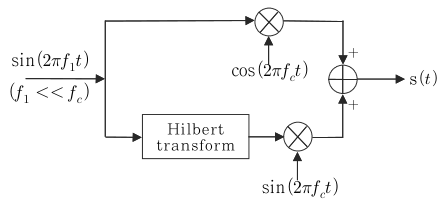

다음은 힐버트 변환(Hilbert transform)을 이용하는 SSB (single sideband) 변조기의 구성도이다. 변조된 신호 s$(t)$를 바르게 표현한 것은?

※ $\cos (x\pm y)$$=$$\cos (x)$$\cos (y)$$\mp$$\sin (x)$$\sin (y)$

$\sin (x\pm y)$$=$$\sin (x)\cos (y)$$\pm$$\cos (x)\sin (y)$

1. ①$\sin \left[2\pi (f_c-f_1)t\right]$
2. ②$-\sin \left[2\pi (f_c-f_1)t\right]$
3. ③$\cos \left[2\pi (f_c-f_1)t\right]$
4. ④$-\cos \left[2\pi (f_c-f_1)t\right]$

선지를 골라 바로 채점해 보세요.정답 보기
