[7급 국가직 응용역학 2016년 6번]

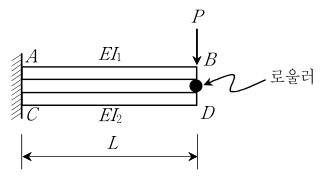

그림과 같이 외팔보 AB와 CD가 자유단에서 로울러로 연결되어 있다. 외팔보 AB의 자유단에 수직하중 P가 작용할 때, 로울러가 전달하는 힘은? (단, 외팔보 AB와 CD는 같은 재료로 만들어져 있고, 휨강성은 각각 EI₁과 EI₂이며, 보와 로울러의 자중은 무시한다)

응용역학

① $\frac{P I _{2}}{I _{1} + I _{2}}$
② $\frac{2 P I _{2}}{I _{1} + I _{2}}$
③ $\frac{P I _{1}}{I _{1} + I _{2}}$
④ $\frac{2 P I _{1}}{I _{1} + I _{2}}$

선지를 골라 바로 채점해 보세요.

정답 ①
