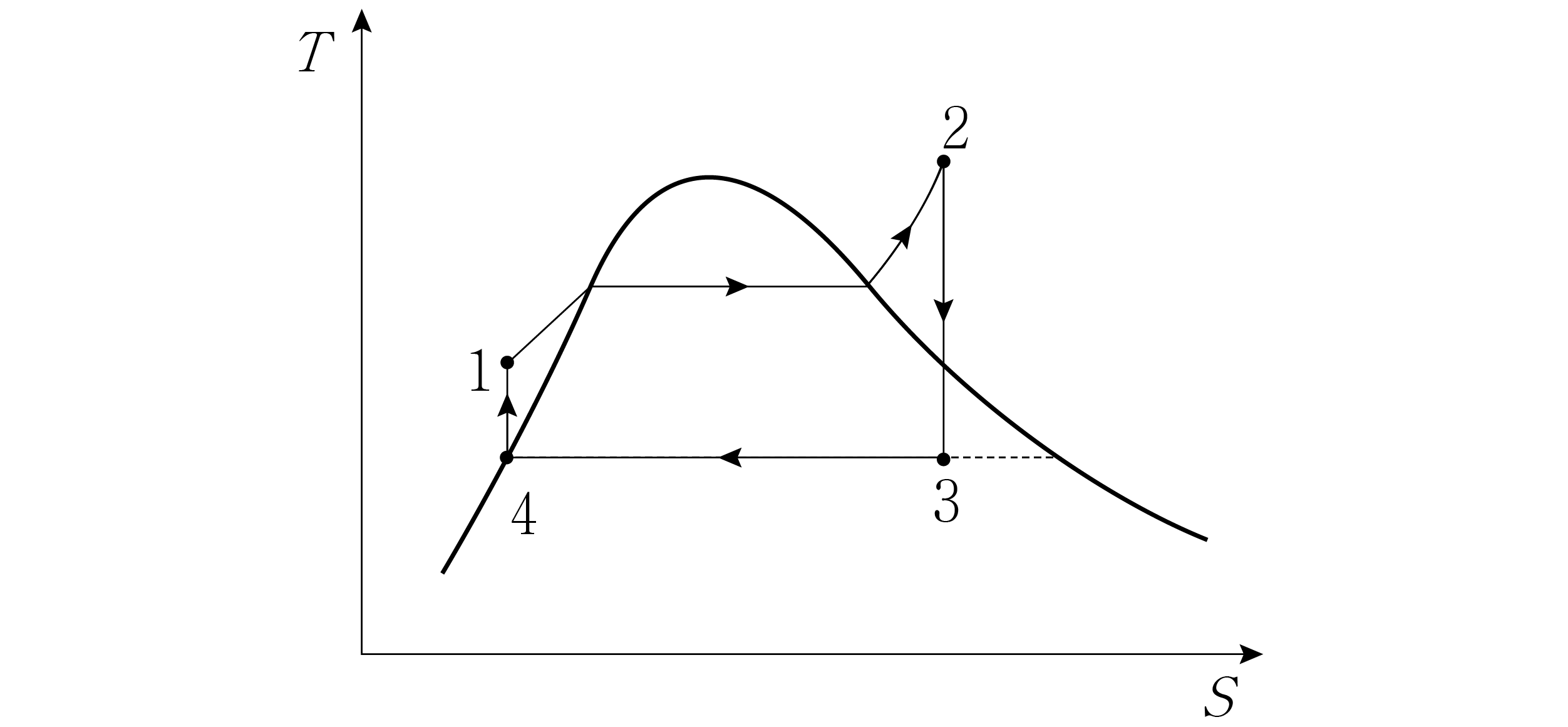

그림은 Rankine 순환 공정을 나타낸 것이다. 이에 대한 설명으로 옳지 않은 것은? (단, T와 S는 각각 온도와 엔트로피이다)
- ①단계 1 → 2는 보일러에서 정압 가열에 의해 과열 증기가 발생하는 과정을 포함한다.
- ②단계 2 → 3은 터빈 내 증기가 가역 단열 팽창하는 과정이다.
- ③단계 3 → 4는 정온 가압에 의해 포화 액체를 생성하는 과정이다.
- ④단계 4 → 1은 포화 액체를 보일러로 이송하여 과냉각 액체를 생성하는 과정이다.
선지를 골라 바로 채점해 보세요.
정답 ③
출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
