[7급 국가직 반응공학 2023년 16번]

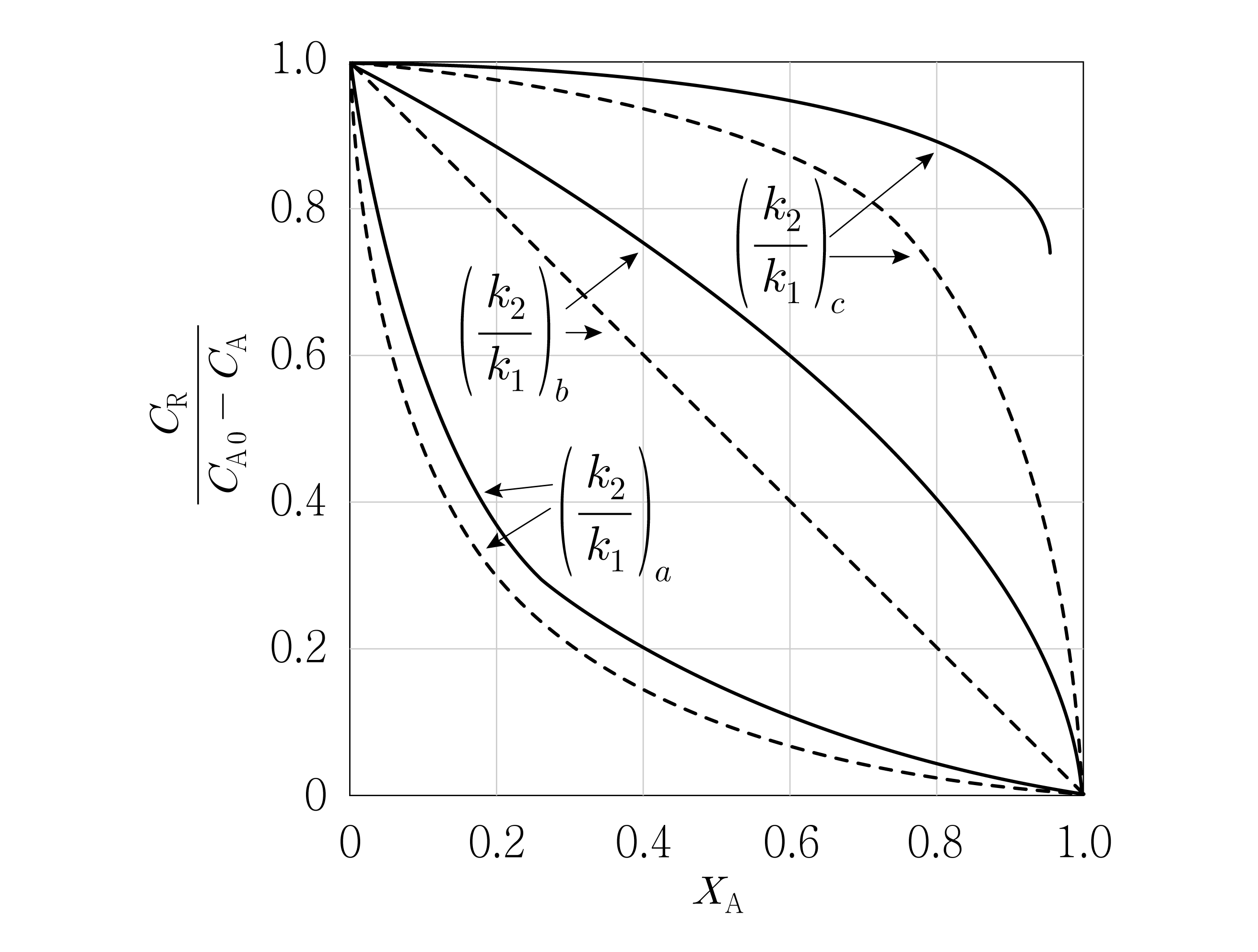

그림은 연속교반탱크반응기(CSTR)와 플러그흐름반응기(PFR)에서 진행한 A $\stackrel{k_1}{\to }$ R $\stackrel{k_2}{\to }$ S 연속 액상 1차 반응에 대해 A의 전환율($X_{\mathrm{A}}$)과 R의 수율($\frac{C_{\mathrm{R}}}{C_{A0}-C_{\mathrm{A}}}$)과의 관계를 반응속도상수 비율($\frac{k_2}{k_1}$)에 따라 나타낸 그래프이다. CSTR을 나타내는 것과 반응속도상수 비율의 크기 비교를 바르게 연결한 것은? (단, 모든 반응은 순수한 A를 반응물로 일정 온도에서 진행한다)

CSTR 반응속도상수 비율의 크기 비교
