[7급 국가직 응용역학 2018년 7번]

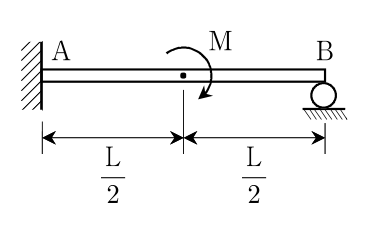

그림과 같이 중앙에 모멘트 M을 받는 부정정 캔틸레버보에서 B점에 발생하는 처짐각의 크기는? (단, 보의 휨강성 EI는 균일하며, 자중은 무시한다)

1. ①$\frac{\mathrm{ML}}{6\mathrm{EI}}$
2. ②$\frac{\mathrm{ML}}{12\mathrm{EI}}$
3. ③$\frac{\mathrm{ML}}{16\mathrm{EI}}$
4. ④$\frac{\mathrm{ML}}{32\mathrm{EI}}$

선지를 골라 바로 채점해 보세요.정답 보기

출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
