[9급 지방직 응용역학개론 2018년 14번]

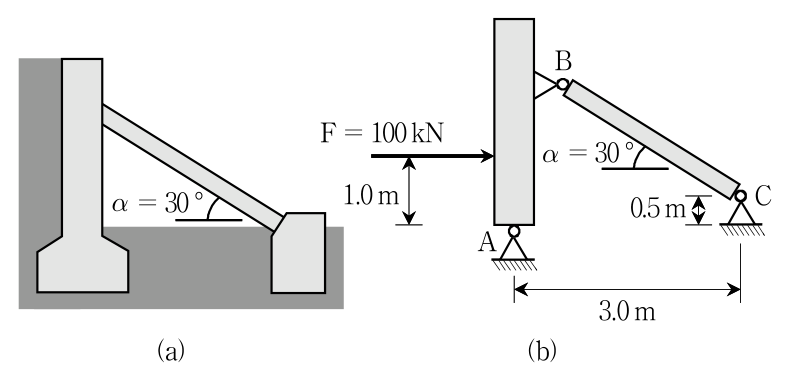

그림 (a)와 같이 30 ° 각도로 설치된 레이커로 지지된 옹벽을 그림 (b)와 같이 모사하였다. 옹벽에 작용하는 토압의 합력이 그림 (b)와 같이 하부의 지지점 A로부터 1 m 높이에 F ＝ 100 kN일 때, 레이커 BC에 작용하는 압축력[kN]은? (단, 옹벽 및 레이커의 자중은 무시한다)

응용역학개론

① $\frac{400}{6 + 3}$
② $\frac{200}{6 + 3}$
③ $\frac{200}{3 + 3}$
④ $\frac{400}{3 + 3}$

선지를 골라 바로 채점해 보세요.

정답 ①
