[9급 지방직 응용역학개론 2018년 19번]

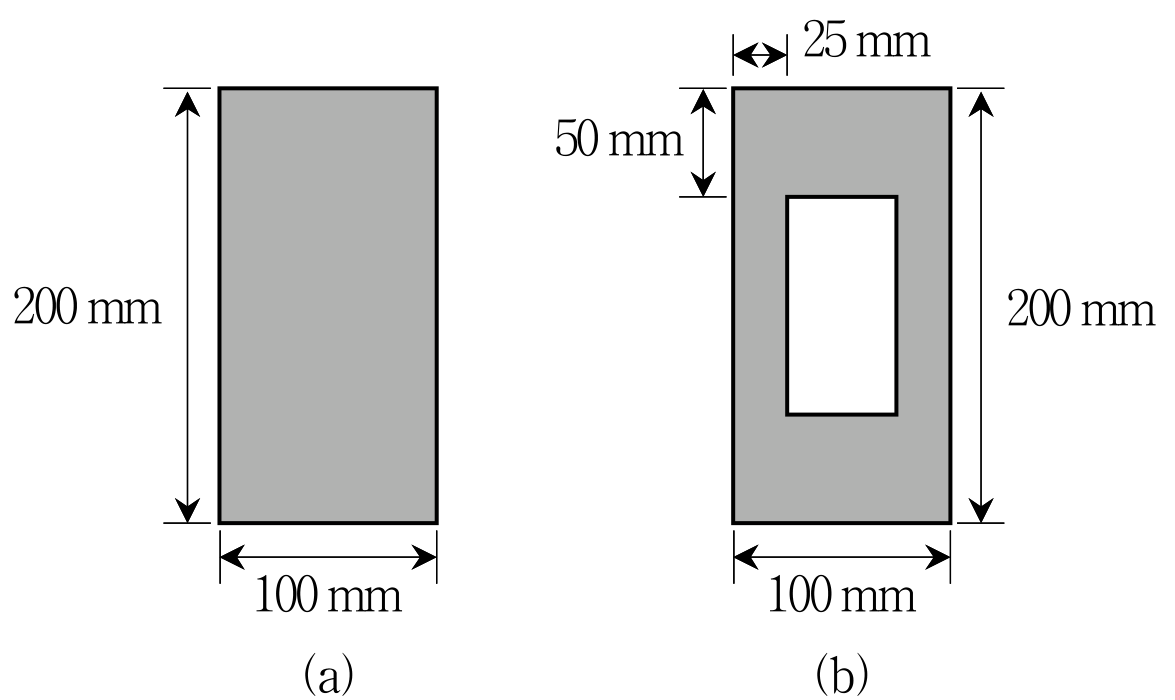

그림과 같이 각각 (a)와 (b)의 단면을 가진 두 부재가 서로 다른 순수 휨모멘트, ${\mathrm{M}}_{\mathrm{a}}$와 ${\mathrm{M}}_{\mathrm{b}}$를 받는다. 각각의 단면에서 최대 휨응력의 크기가 같을 때, 각 부재에 작용하는 휨모멘트의 비(${\mathrm{M}}_{\mathrm{a}}$ : ${\mathrm{M}}_{\mathrm{b}}$)는?

1. ①${\mathrm{M}}_{\mathrm{a}}$ : ${\mathrm{M}}_{\mathrm{b}}$ ＝ 4 : 3
2. ②${\mathrm{M}}_{\mathrm{a}}$ : ${\mathrm{M}}_{\mathrm{b}}$ ＝ 8 : 7
3. ③${\mathrm{M}}_{\mathrm{a}}$ : ${\mathrm{M}}_{\mathrm{b}}$ ＝ 16 : 15
4. ④${\mathrm{M}}_{\mathrm{a}}$ : ${\mathrm{M}}_{\mathrm{b}}$ ＝ 24 : 23

선지를 골라 바로 채점해 보세요.정답 보기
