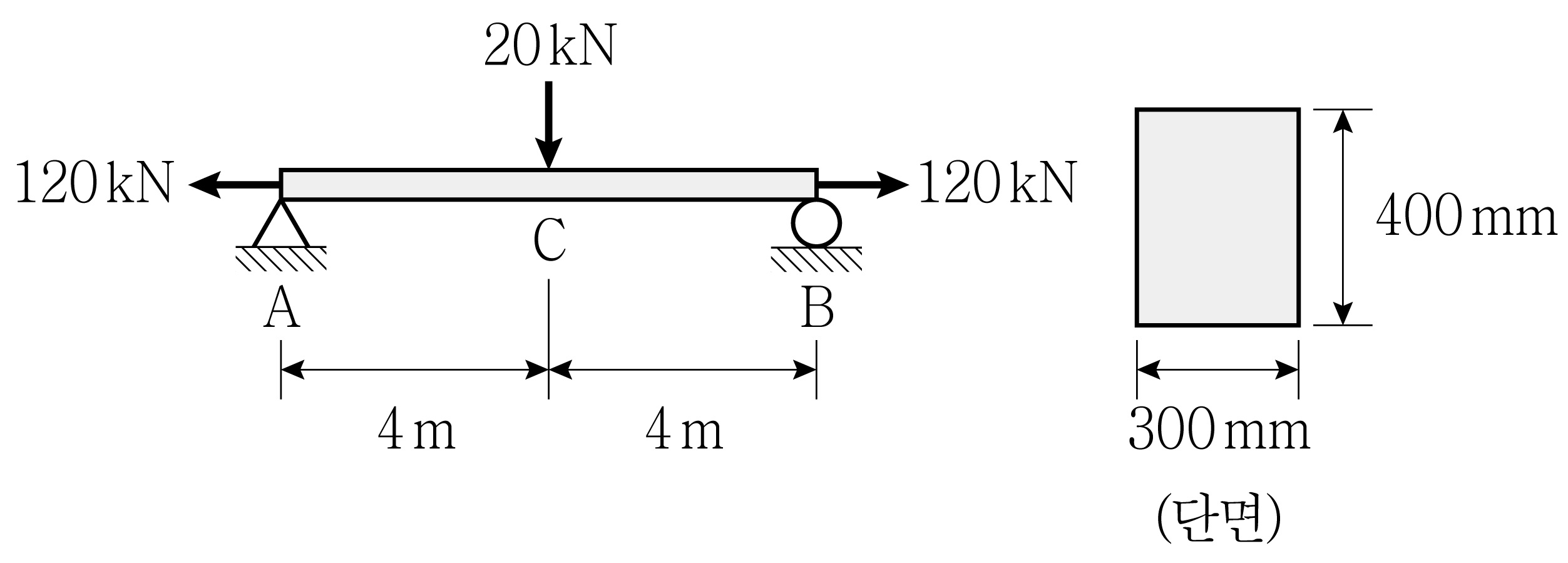

그림과 같이 단면 폭 300 mm, 높이가 400 mm의 직사각형 단면을 갖는 단순보가 있다. 이 단순보가 축방향으로 120 kN의 인장력을 받고, 수직하중 20 kN을 받을 때, 보 중앙(C점)의 단면 최상부에 발생하는 응력의 크기[MPa]는? (단, 보의 자중은 무시한다)
- ①4(압축)
- ②4(인장)
- ③2(압축)
- ④2(인장)
선지를 골라 바로 채점해 보세요.
정답 ①
출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
[9급 지방직 응용역학개론 2022년 18번]
