[건축구조기술사 제140회 2교시 4번]

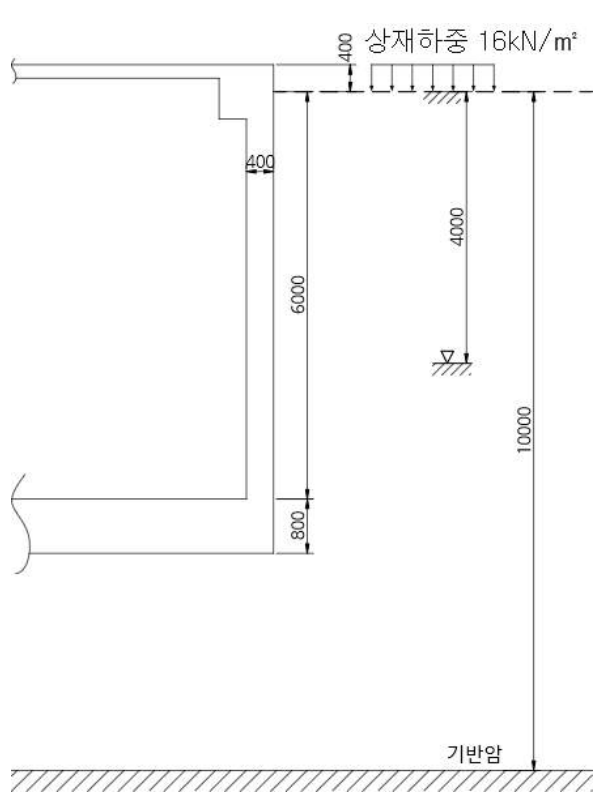

• 지하외벽의 구속상태를 고려한 정지토압계수 적용 및 지하수위 기준 상하부 유효응력 분리 산정
• 유효지반가속도, 지반증폭계수, 중요도계수 및 반응수정계수를 조합한 수평지진계수 도출
• 상재하중, 수압, 정적토압 및 동적토압을 포함한 극한하중조합 구성

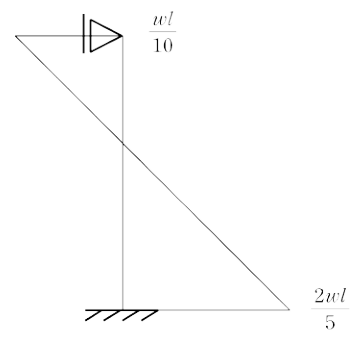

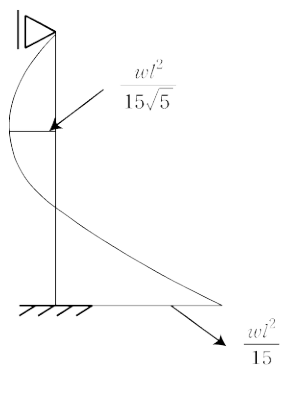

• 제시된 BMD 및 SFD 공식을 활용한 하단 고정부의 최대 계수휨모멘트 및 계수전단력 산출
• 벽체 유효깊이를 고려한 수직철근(D16) 및 수평철근(D13)의 소요 단면적 계산 및 배근 간격 결정

공식: $K_0 = 1 - \sin\phi$, $S_{DS} = S \cdot F_a \cdot 2.5 \cdot \frac{2}{3}$, $p_s = K_0 \cdot \gamma \cdot z$, $M_u = \frac{w l^2}{15}$, $V_u = \frac{2 w l}{5}$, $\phi V_c = 0.75 \cdot 0.17 \sqrt{f_{ck}} b_w d$

풀이 순서: 흙의 내부마찰각을 이용하여 정지토압계수 및 주동토압계수 산정 → 지하수위(GL-4.0m)를 기준으로 건조토, 수중토의 단위중량과 수압을 적용하여 깊이별 정적토압 분포 계산 → 유효지반가속도, 지반증폭계수 등을 고려하여 지반의 설계스펙트럼가속도 및 수평지진계수 도출 → 등가정적법을 적용하여 벽체에 작용하는 설계지진토압 분포 및 크기 산정 → 정적하중과 지진하중을 하중조합계수에 따라 조합하여 벽체에 작용하는 최종 등가분포하중 결정 → 주어진 삼각하중 조건의 모멘트 및 전단력 공식을 이용하여 하단(기초 접속부)의 최대 단면력 계산 → 벽체 두께와 피복두께로부터 유효깊이를 구하고, 콘크리트 전단강도 확인 및 휨철근(수직 D16) 요구량 산출 → 구조검토 결과를 바탕으로 수직 및 수평철근(D13)의 배근 간격을 결정하여 최종 단면 배근도 작성
