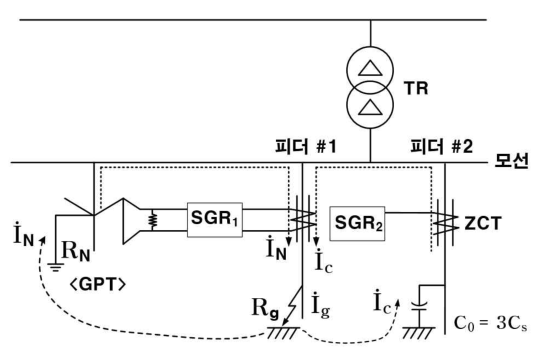

[건축전기설비기술사 제140회 2교시 6번]

1)

• 고장점 고장 전 대지전압을 전원으로 하는 테브난 등가회로
• 지락저항 R_g 직렬, GPT 중성점 등가저항 R_N과 계통 대지정전용량 병렬
• R_N은 3차 CLR을 1차로 환산한 값(권수비 제곱 반영)
• 지락전류 = GPT 유효분 전류 + 건전·고장 피더 충전전류 합

공식: $\dot{I}_g = \frac{\dot{E}}{R_g + \dot{Z}_p}$, $\frac{1}{\dot{Z}_p} = \frac{1}{R_N} + j\omega C_{total}$, $\dot{I}_g = \dot{I}_N + \dot{I}_c$

2)

• 1차 영상전압은 중성점 전위 변위, 완전지락 시 상전압 크기
• 지락저항이 클수록 영상전압 감소(등가회로 분압)
• 3차 오픈델타 단자에는 세 상 영상전압 합(3배)을 권수비로 환산한 전압 출현
• 정상 시 평형으로 오픈델타 전압은 영(잔류전압만)

공식: $\dot{V}_0 = \dot{E}\, \frac{\dot{Z}_p}{R_g + \dot{Z}_p}$, $V_{3rd} = \frac{3 V_0}{n}$

풀이 순서: 등가회로에서 병렬 임피던스 Z_p 산정 → 분압으로 1차 영상전압 V_0 산정 → 권수비 n으로 3차 오픈델타 전압 환산

3)

• GPT 1차 중성점 접지 확실히 시공, 3차 오픈델타 극성 확인
• CLR 용량은 SGR 동작 유효전류와 철공진 억제 조건으로 선정
• 1차 퓨즈 용단·결상 시 영상전압 발생에 의한 오동작 대책
• 케이블 차폐 접지선의 ZCT 관통 처리로 영상전류 오검출 방지
• 건전 피더 충전전류가 반대 방향으로 흐르므로 방향성 SGR 적용
