[공조냉동기계기술사 제140회 3교시 6번]

1)

• 저압수액기와 액펌프를 이용한 냉매액 강제순환 구조
• 증발기에 과잉 액냉매 공급으로 관내 전열계수 향상
• 오일탱크와 히터를 통한 연속적 유회수 시스템 적용
• 저온부 윤활유 체류 방지 및 압축기 윤활 신뢰성 확보

2)

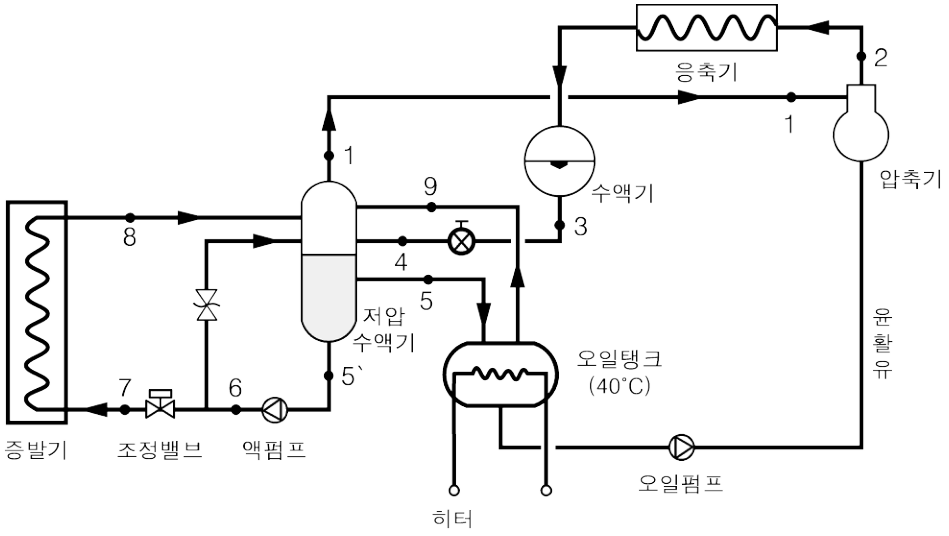

• 점 1: 저압수액기 상부 저압 건포화증기(압축기 흡입)
• 점 2: 고압 과열증기, 점 3: 고압 포화액(수액기 출구)
• 점 4, 8: 저압 습증기(팽창 후, 증발기 출구)
• 점 5, 5′: 저압 포화액(오일탱크행, 액펌프 흡입)
• 점 6, 7: 액펌프 가압 후 과냉 액, 조정밸브 통과 후 증발기 입구
• 점 9: 오일탱크 가열로 증발한 저압 과열증기(수액기 복귀)

3)

• 증발기 출구 습증기 상태의 건도 산출
• 순환비의 역수 및 엔탈피 차이를 활용한 건도 도출

공식: $x = \frac{G_e}{G_p} = \frac{1}{n}$, $x_8 = \frac{h_8 - h_{5'}}{h_1 - h_{5'}}$

풀이 순서: 액펌프 순환량 G_p와 증발량 G_e(냉동능력/잠열) 산정 → 순환비 n의 역수로 출구 건도 산정 → 또는 저압 포화액·포화증기 엔탈피로 건도 계산(펌프 일 무시)

4)

• 엔탈피 차이와 압축기 흡입 유량을 이용한 압축 일량 계산
• 압축효율 및 기계효율을 반영한 실제 축동력 산출

공식: $L_{th} = G_c (h_2 - h_1)$, $P = \frac{G_c (h_2 - h_1)}{\eta_c \eta_m}$

풀이 순서: 전체 냉동부하 및 저압수액기 열정산을 통해 압축기 흡입 냉매 순환량 결정 → 압축기 흡입점 및 토출점의 엔탈피 확인 → 이론 압축 동력 산출 후, 압축효율 및 기계효율을 적용하여 최종 축동력 계산
