4교시 6번 · 25점 · 6문제 중 4문제 선택 · 100분

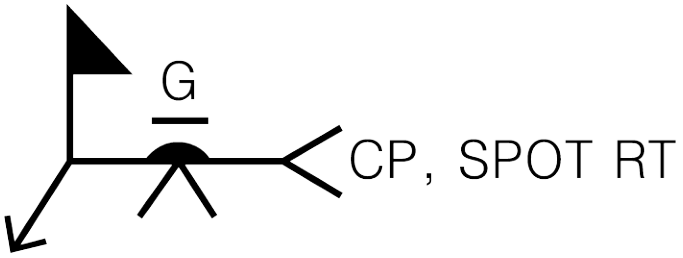

한쪽 경판이 부착되지 않은 채 현장 사이트로 이송된 오스테나이트계 스테인리스 강재로 제작된 탱크를 현장에서 경판 용접하여 설치하고자 한다. 작업 장소는 옥외이며 제작 적용 코드는 ASME Sec.VIII Div.1 이고, 해당 부위의 도면에는 다음과 같은 용접 기호가 기입 되어있다.
설계조건에 맞도록 경판을 부착하는 다음 작업 단계에 대하여 설명하시오.
(단, 용접사는 1명이고, 용접 외 안전 등에 관한 조치 사항은 이미 완료된 것으로 가정한다.)
- 용접 작업 시작 전 및 본 용접
- 용접 후 단계별로 고려해야 할 사항
답안 개요 보기
답안 구조
- 개요
- 용접기호 해석
- 용접 전 준비 사항
- 본 용접 시 고려사항
- 용접 후 단계별 고려사항
- 결론
용어 정의
- 예민화(Sensitization)
- 오스테나이트 스테인리스강이 크롬탄화물 석출 온도역에 노출되어 입계 크롬 결핍으로 입계부식 저항이 떨어지는 현상
- 부동태화(Passivation)
- 산세 후 표면에 치밀한 크롬 산화피막을 형성시켜 내식성을 회복시키는 처리
- SPOT RT
- 용접선 중 규정된 위치·길이만 선택해 수행하는 부분 방사선투과시험
- CP(Complete Penetration)
- 이음 두께 전체가 용착금속으로 채워지는 완전용입
핵심 내용
1)
- 기호 해석: 현장용접(깃발), 화살표 쪽 V형 맞대기, 반대쪽 이면용접, 평탄 그라인딩(G)
- ASME Sec.IX 인정 WPS/PQR 및 용접사 자격(WPQ) 확인
- 옥외 방풍·방습, 개선면 청정, STS 전용 공구로 철분 오염 방지
- 개선각·루트간격 확인, 예열 생략, 층간온도 관리와 저입열 스트링거 비드
- 화살표 쪽 용접 후 이면 가우징·건전부 확인 후 반대쪽 이면용접
- 용접사 1인 작업: 변형 억제를 위한 대칭·분할(백스텝) 용접 순서
2)
- 이면용접부를 모재와 평탄하게 그라인딩(STS 전용 지석, 과열 방지)
- 외관검사 후 비자성재이므로 PT로 표면결함 확인
- 꼬리표 지시대로 ASME Sec.VIII Div.1의 SPOT RT 수행 및 불합격 시 추가 촬영
- 오스테나이트계는 PWHT 원칙적 불요, 예민화 온도역 노출 회피
- 수압시험 등 압력시험 실시 및 누설 확인
- 산세·부동태화 처리와 용접 기록·검사 문서화
