2교시 6번 · 25점 · 6문제 중 4문제 선택 · 100분

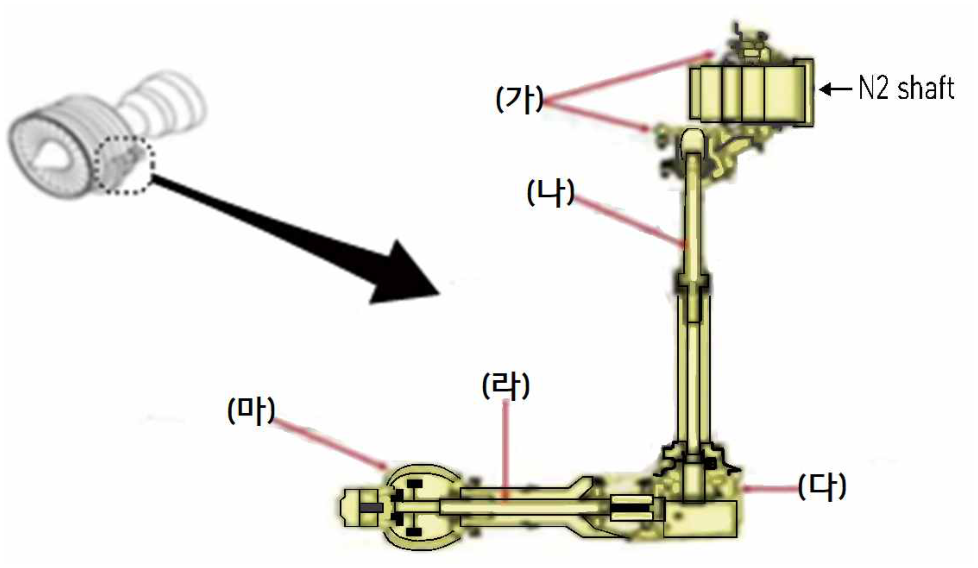

다음 그림과 같은 항공기 가스터빈엔진의 기어박스(gearbox) 계통에서 각 부분 (가)∼(마)의 명칭과 역할에 대하여 설명하시오.
답안 개요 보기
답안 구조
- 개요
- (가)의 명칭 및 역할
- (나)의 명칭 및 역할
- (다)의 명칭 및 역할
- (라)의 명칭 및 역할
- (마)의 명칭 및 역할
- 결론
용어 정의
- 기어박스 (Gearbox)
- 엔진의 회전 동력을 다양한 액세서리(발전기, 펌프 등)를 구동하기 적합한 회전수로 변환하여 전달하는 장치
- N2 Shaft
- 가스터빈 엔진의 고압 터빈과 고압 압축기를 연결하는 축으로, 기어박스 구동을 위한 초기 동력을 제공함
핵심 내용
- (가) Inlet Gearbox: N2 Shaft의 동력을 Radial Drive Shaft로 전달, 방향 전환 기어 포함
- (나) Radial Drive Shaft: Inlet Gearbox에서 Transfer Gearbox로 동력을 전달하는 수직 구동축
- (다) Transfer Gearbox (또는 Bevel Gearbox): 방향 전환 및 동력 분배 역할, 필요시 감속 기능 수행
- (라) Horizontal Drive Shaft: Transfer Gearbox에서 Accessory Gearbox로 동력을 전달하는 수평 축
- (마) Accessory Gearbox: 각종 액세서리(발전기, 유압 펌프, 연료 펌프 등) 장착 및 구동을 위한 최종 기어박스
