1.
철근콘크리트 독립기초의 설계에 대한 설명으로 옳지 않은 것은?
- ①기초판의 크기는 허용지내력에 반비례한다.
- ②기초판의 크기는 사용하중을 이용하여 산정한다.
- ③지반 위에 설치되는 직접기초이므로 설계 시 뚫림전단은 고려하지 않는다.
- ④철근배근 시 정착길이를 확보하기 위하여 표준갈고리를 설치할 수 있다.
정답 보기
정답 ③ · 해설 보기
7급 국가직 건축구조학 2010년 기출문제
시행 2010-07-24 · 책형 고 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
건축구조학
2.
외단열에 대한 설명으로 옳지 않은 것은?
- ①구조체의 열응력을 감소시킨다.
- ②내부결로가 발생하기 쉽다.
- ③단열의 불연속성 때문에 생기는 열교현상을 방지하는데 효과적이다.
- ④고층건물의 경우 시공이 어렵다.
정답 보기
정답 ② · 해설 보기
3.
목재의 특성에 대한 설명으로 옳지 않은 것은?
- ①목재의 함수율과 강도는 상관성이 없다.
- ②목재의 강도는 섬유방향에 따라 다르다.
- ③목재는 열전도율이 작으므로 방한·방서성이 뛰어나다.
- ④목재의 비중과 강도는 밀접한 관계가 있다.
정답 보기
정답 ① · 해설 보기
4.
인장이형철근의 정착길이를 줄이기 위한 방법으로 옳지 않은 것은?
- ①압축강도가 큰 콘크리트를 사용한다.
- ②공칭지름이 큰 철근을 사용한다.
- ③항복강도가 작은 철근을 사용한다.
- ④에폭시 도막이 되지 않은 철근을 사용한다.
정답 보기
정답 ② · 해설 보기
5.
철근콘크리트구조에서 골재크기 및 철근간격의 제한규정에 대한 설명으로 옳지 않은 것은?
- ①동일 평면에서 평행한 철근사이의 수평 순간격은 25 mm 이상, 또한 철근의 공칭 지름 이상으로 하여야 한다.
- ②상단과 하단에 2단 이상으로 배치된 경우 상하철근은 동일 연직면 내에 배치되어야 하고, 이 때 상하철근의 순간격은 25 mm 이상으로 하여야 한다.
- ③굵은골재의 공칭 최대치수는 개별 철근사이의 최소 순간격을 초과하지 않아야 한다.
- ④벽체 또는 슬래브에서 휨주철근의 간격은 벽체나 슬래브두께의 3배 이하로 하여야 하고, 또한 450 mm 이하로 하여야 한다.
정답 보기
정답 ③ · 해설 보기
6.
보강 블록조에서 사용하는 테두리 보의 특징으로 옳지 않은 것은?
- ①벽체를 일체화시키고 하중을 균등하게 분포시킨다.
- ②세로철근을 정착시킨다.
- ③벽면의 수평균열을 방지한다.
- ④개구부의 상부와 같이 하중을 집중적으로 받는 부분을 보강한다.
정답 보기
정답 ③ · 해설 보기
7.
다음 구조적 개념 중에서 옳지 않은 것은?
- ①직경이 D인 원형단면의 단면2차반경은 이다.
- ②프와송 비가 0.2일 때 프와송 수는 5이다.
- ③인장력을 받는 강봉의 지름을 3배로 하면 응력도는 배가 된다.
- ④인장력을 받을 때 변형량은 하중과 단면적에 비례한다.
정답 보기
정답 ④ · 해설 보기
8.
합성부재에 대한 설명으로 옳지 않은 것은?
- ①합성보에서 시어커넥터(전단연결재)의 피복 두께는 25 mm 이상으로 하고, 스터드의 중심간 간격은 합성보의 길이방향으로는 스터드 직경의 6배 이상, 직각방향으로는 직경의 4배 이상으로 한다.
- ②충전형 합성기둥에서 강관의 단면적은 합성기둥 총단면적의 1 % 이상으로 한다.
- ③매입형 합성기둥에서 횡방향철근의 배치간격은 길이방향철근직경의 16배, 띠철근 직경의 48배, 또는 합성단면의 최소치수의 0.5배 중 가장 큰 값 이하로 한다.
- ④축하중을 받는 매입형 합성기둥의 설계압축강도를 계산할 때 강도감소계수는 0.75이고, 충전형 합성기둥의 설계인장강도를 계산할 때 강도감소계수는 0.90이다.
정답 보기
정답 ③ · 해설 보기
9.
내진설계 시 시간이력해석에 대한 설명으로 옳지 않은 것은?
- ①지반조건에 상응하는 3개 이상의 지반운동기록을 바탕으로 구성한 시간이력성분들을 사용한다.
- ②3차원 해석을 수행하는 경우에는 각각의 지반운동은 평면상에서 서로 평행한 2성분의 쌍으로 구성된다.
- ③3개의 지반운동을 이용하여 해석할 경우에는 최대응답을 사용해 설계한다.
- ④7개 이상의 지반운동을 이용하여 해석할 경우에는 평균응답을 사용해 설계할 수 있다.
정답 보기
정답 ② · 해설 보기
10.
보경간이 16 m이고 보중심선에서 좌우 인접보 중심선까지의 거리가 각각 6 m인 합성보가 사용된 콘크리트 슬래브의 유효폭 [m]은?
(단, 합성보의 양쪽에 연속슬래브가 있는 경우로 본다)
- ①4
- ②3
- ③2
- ④1
정답 보기
정답 ① · 해설 보기
11.
철골구조의 볼트접합에서 볼트 표면을 모두 연마하여 마무리 한 것으로 핀 접합부에 많이 사용되는 것은?
- ①흑 볼트
- ②중 볼트
- ③상 볼트
- ④워셔
정답 보기
정답 ③ · 해설 보기
12.
건물 내외부에서 발생한 우수, 오수 및 지하수 등을 차단하기 위한 멤브레인 방수에 해당하지 않는 것은?
- ①시멘트 모르타르 방수
- ②아스팔트 방수
- ③시트 방수
- ④도막 방수
정답 보기
정답 ① · 해설 보기
13.
다음 중 철골구조에서 기둥 부재길이와 단부 지지조건에 의한 유효좌굴길이가 가장 작은 것은?
- ①부재길이 : L, 단부 지지조건 : 일단고정, 타단힌지
- ②부재길이 : L, 단부 지지조건 : 일단고정, 타단자유
- ③부재길이 : L, 단부 지지조건 : 양단힌지
- ④부재길이 : 2L, 단부 지지조건 : 양단고정
정답 보기
정답 ① · 해설 보기
14.

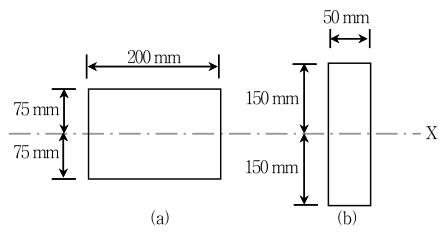

그림과 같은 보 단면 (a)와 (b)에 X축에 대한 휨모멘트가 각각 40 kN·m 씩 작용할 때, 최대휨응력비(a : b)는?
- ①1 : 3
- ②2 : 3
- ③1 : 2
- ④1 : 1
정답 보기
정답 ④ · 해설 보기
15.
셸구조에 대한 설명으로 옳지 않은 것은?
- ①곡면판 구조이다.
- ②일반적으로 하중을 면내응력으로 지지하기 때문에 얇은 두께로 대경간의 지붕을 만들 수 있다.
- ③상향의 포물선이 하향의 포물선을 따라 평행 이동하였을 때 생기는 곡면을 가진 셸을 HP 셸이라 한다.
- ④구형 및 원통형 셸은 추동형 셸이다.
정답 보기
정답 ④ · 해설 보기
16.

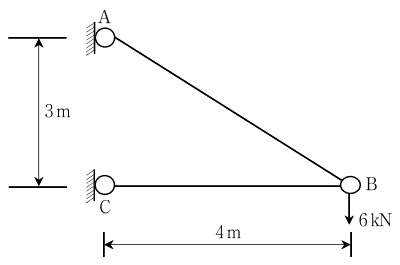

두 부재로 이루어진 트러스 구조시스템에서 그림과 같이 연직방향으로 6 kN 의 하중이 작용할 때, 부재 AB에 필요한 최소 단면적 [mm2]은?
(단, 트러스 구조의 각 절점은 핀 접합으로 계획하며, 사용 강재의 허용인장응력은 125 MPa 이다)
- ①50
- ②60
- ③70
- ④80
정답 보기
정답 ④ · 해설 보기
17.
지진에 효율적으로 저항하기 위한 구조시스템은 상대적으로 반응수정계수(R)가 크다. 다음 중 지진에 대해 가장 비효율적인 구조시스템은?
- ①건물골조 시스템의 철골 보통중심가새골조
- ②모멘트－저항골조 시스템의 철골 보통모멘트골조
- ③모멘트－저항골조 시스템의 철근콘크리트 중간모멘트골조
- ④내력벽 시스템의 철근콘크리트 보통전단벽
정답 보기
정답 ① · 해설 보기
18.
건축물 및 공작물의 구조설계 시 용도 및 규모에 따라 중요도(특), 중요도(1), 중요도(2) 및 중요도(3)으로 분류한다. 다음 중 중요도(특)에 해당하지 않는 것은?
- ①연면적 1,000 m2 인 위험물 저장 및 처리시설
- ②연면적 1,000 m2 인 공연장·집회장·관람장
- ③연면적 1,000 m2 인 지방자치단체의 청사·방송국·전신전화국
- ④종합병원, 수술시설이나 응급시설이 있는 병원
정답 보기
정답 ② · 해설 보기
19.
직접기초의 접지압에 대한 설명으로 옳지 않은 것은?
- ①독립기초의 기초판 저면의 도심에 수직하중의 합력이 작용할 때에는 접지압이 균등하게 분포된 것으로 가정하여 설계용접지압을 구할 수 있다.
- ②복합기초의 접지압은 직선분포로 가정하고 하중의 편심을 고려하여 설계용접지압을 구할 수 있다.
- ③연속기초의 접지압은 각 기둥의 지배면적 범위 안에서 균등하게 분포되는 것으로 가정하여 설계용접지압을 구할 수 있다.
- ④온통기초는 그 강성이 충분할 때 연속기초와 동일하게 취급할 수 있고 접지압은 연속기초의 설계용접지압 식에 의하여 구할 수 있다.
정답 보기
정답 ④ · 해설 보기
20.

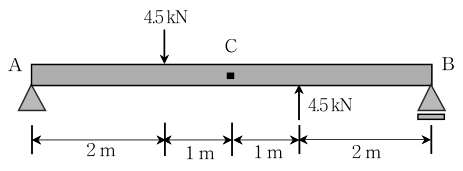

그림과 같은 하중이 작용하는 단순보에서 C점의 전단력 [kN]은?
- ①4
- ②3
- ③2
- ④1
정답 보기
정답 ② · 해설 보기
