7급 국가직 건축구조학 2011년 기출문제

시행 2011-07-23 · 책형 우 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기2011 7급 국가직 전과목
1.
기초구조에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①지름이 400 mm인 기성콘크리트말뚝을 박을 때 말뚝의 최소 중심간격은 1 m이다.
  2. ②연약지반에서 부동침하를 줄이기 위해서는 독립기초, 복합기초, 연속기초, 온통기초 중에서 온통기초가 가장 적합하다.
  3. ③독립기초의 기초판은 1방향전단과 2방향전단에 의한 파괴가 모두 발생하지 않도록 설계하여야 한다.
  4. ④3 m × 3 m인 정방형 독립기초판에서 축하중의 편심거리가 0.6 m이하일 경우 인장력이 발생하지 않는다.
정답 보기

정답 ④ · 해설 보기

2.

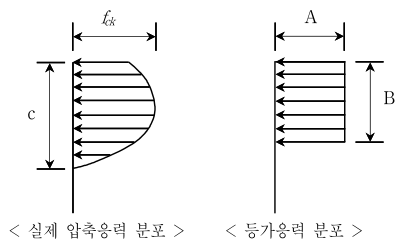

다음은 휨모멘트를 받는 철근콘크리트 단근보의 실제 압축응력분포를 등가응력블럭으로 단순화한 그림이다. 이때 등가응력블럭의 크기 A 및 깊이 B의 크기로 옳은 것은? (단, 콘크리트의 압축강도 fck ＝ 38 MPa이다)
A B
건축구조학
  1. ①0.85 fck 0.84 c
  2. ②0.85 fck 0.80 c
  3. ③0.85 fck 0.78 c
  4. ④0.85 fck 0.76 c
정답 보기

정답 ③ · 해설 보기

3.
인장 이형철근의 정착길이에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①에폭시 피복철근의 경우에는 부착력이 감소하므로 정착길이가 길어진다.
  2. ②동일한 조건에서 표준갈고리철근의 정착길이는 직선철근의 정착길이보다 짧아진다.
  3. ③동일한 콘크리트 강도일 경우 경량콘크리트는 보통중량콘크리트보다 부착강도가 작으므로 정착길이가 길어진다.
  4. ④한 번에 타설하는 콘크리트의 깊이가 깊을수록 철근의 부착력이 증가하므로 정착길이가 짧아진다.
정답 보기

정답 ④ · 해설 보기

4.

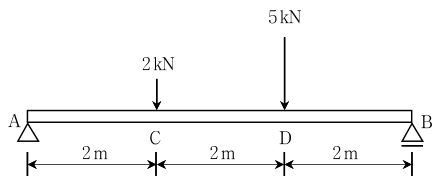

그림과 같은 하중을 받는 단순보에서 경간의 중앙부에 발생하는 휨모멘트로 옳은 것은?
건축구조학
  1. ①5 kN·m
  2. ②6 kN·m
  3. ③7 kN·m
  4. ④8 kN·m
정답 보기

정답 ③ · 해설 보기

5.
극한강도설계법에서 철근콘크리트 휨부재의 단면에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①균형변형률 상태에서 철근과 콘크리트의 응력은 중립축에서부터의 거리에 비례한다.
  2. ②압축측 연단의 콘크리트 최대변형률은 0.003이다.
  3. ③부재의 휨강도 계산에서 콘크리트의 인장강도는 무시한다.
  4. ④압축연단의 콘크리트 변형률이 0.003에 도달함과 동시에 인장철근의 변형률이 항복변형률에 도달하는 경우의 철근비를 균형철근비라 한다.
정답 보기

정답 ① · 해설 보기

6.
건물의 방수에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①누름콘크리트에 조절줄눈(control joint)을 설치하면 빗물이 스며들고, 방수층이 쉽게 파손되므로 조절줄눈을 두지 않는다.
  2. ②지하실 외벽은 안방수보다 바깥방수로 시공하는 것이 방수성능 측면에서 유리하다.
  3. ③아스팔트방수의 치켜올림부는 보호누름으로 할 경우 파라펫에 홈을 파서 고정하고, 노출로 할 경우에는 누름철물로 고정하여 고무아스팔트계 실링재로 처리한다.
  4. ④본드 브레이커(bond breaker)는 실링재를 접착시키지 않기 위해 줄눈바닥에 붙이는 테이프형의 재료이다.
정답 보기

정답 ① · 해설 보기

7.
목구조에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①토대와 기초 사이에 나타날 수 있는 수평변형은 감잡이쇠와 띠쇠의 설치에 의해 방지할 수 있다.
  2. ②버팀대는 가새를 댈 수 없는 곳에 설치하는 대각선 부재이며 접합부분의 강성을 높이기 위해 설치한다.
  3. ③귀잡이는 토대, 보, 도리 등의 가로재가 서로 수평으로 맞추어지는 귀를 안정된 세모구조로 하기위하여 빗방향으로 설치하는 부재이다.
  4. ④오버헹(overhang)은 경골목구조에서 바닥구조 상부의 외벽이 바닥구조 하부의 외벽 위치보다 바닥장선 간격(depth, length) 이상 실외측으로 나온 것을 뜻한다.
정답 보기

정답 ① · 해설 보기

8.
조적식구조의 공간쌓기 시공에서 벽체 연결철물에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①개구부 주위에는 개구부 가장자리에서 300 mm 이내에 최대간격 900 mm인 연결철물을 추가로 설치해야 한다.
  2. ②벽체면적 0.4 m2당 적어도 직경 9 mm의 연결철물 1개 이상 설치되어야 한다.
  3. ③벽체의 연결철물은 단부를 90°로 구부리고, 길이는 최소 50 mm 이상으로 한다.
  4. ④연결철물은 교대로 배치해야 하며, 연결철물 간의 수직과 수평간격은 각각 800 mm와 1000 mm를 초과할 수 없다.
정답 보기

정답 ④ · 해설 보기

9.
수평이동이 제한된 기둥에서 양단부가 모두 고정단으로 되어 있고, 길이가 2 m인 경우의 세장비(KL/r) 값은? (단, 유효좌굴길이계수 K는 이론값을 사용하고, 단면적 A ＝ 100 mm2, 단면 2차모멘트 I ＝ 10,000 mm4이다)
건축구조학
  1. ①50
  2. ②100
  3. ③150
  4. ④200
정답 보기

정답 ② · 해설 보기

10.
대각가새(diagrid) 구조시스템에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①기둥과 가새의 역할을 동시에 수행한다.
  2. ②부재의 기본모듈은 정사각형으로 구성된다.
  3. ③대각가새가 연쇄적으로 작용하기 때문에 초고층건물의 수직하중에 의한 부등침하가 적다.
  4. ④뉴욕의 Hearst Tower와 런던 30 St. Mary Axe 건물은 대각가새 구조시스템을 사용하였다.
정답 보기

정답 ② · 해설 보기

11.
강구조물의 모살용접부를 용접이음 도시법에 따라 다음 그림과 같이 표기하는 경우 모살(용접)사이즈가 6 mm , 용접목두께가 4.2 mm , 용접길이가 60 mm , 용접간격이 150 mm일 때, 가, 나, 다에 표기해야할 내용으로 옳은 것은?
가 나 다
건축구조학
  1. ①4.2 60 150
  2. ②4.2 150 60
  3. ③6 60 150
  4. ④6 150 60
정답 보기

정답 ③ · 해설 보기

12.
구조부재의 단면특성을 나타내는 계수에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①직경이 D인 원형단면의 도심축에 대한 단면계수는 이다.
  2. ②밑변이 b이고 높이가 h인 직사각형 단면의 도심축(가로)에 대한 단면 2차 반경은 이다.
  3. ③직경이 D인 원형단면의 도심축에 대한 단면 2차 반경은 이다.
  4. ④밑변이 b이고 높이가 h인 직사각형 단면의 도심축(가로)에 대한 단면계수는 이다.
정답 보기

정답 ② · 해설 보기

13.
휨모멘트를 받는 철근콘크리트 부재의 인장철근비를 최대철근비 이상으로 배근할 경우 극한상태에서 나타나는 파괴양상으로 옳은 것은?
건축구조학
  1. ①압축콘크리트가 인장철근보다 먼저 파괴에 이르러 취성파괴가 발생한다.
  2. ②압축콘크리트가 인장철근보다 먼저 파괴에 이르러 연성파괴가 발생한다.
  3. ③인장철근이 압축콘크리트 파괴보다 먼저 항복하여 취성파괴가 발생한다.
  4. ④인장철근이 압축콘크리트 파괴보다 먼저 항복하여 연성파괴가 발생한다.
정답 보기

정답 ① · 해설 보기

14.
합성보에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①전단연결재(shear connector)는 콘크리트 바닥슬래브와 철골보를 일체화시켜 접합부에 발생하는 수평전단력에 저항한다.
  2. ②불완전 합성보는 합성단면이 충분한 내력을 발휘하기 전에 콘크리트가 먼저 파괴된다.
  3. ③합성보의 설계전단강도는 강재보의 웨브에만 의존하고 콘크리트 슬래브의 역할은 무시한다.
  4. ④스터드커넥터(stud connector)의 중심간 간격은 슬래브 총두께의 8배 또는 900 mm를 초과할 수 없다.
정답 보기

정답 ② · 해설 보기

15.
셸(shell) 구조에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①라이즈(rise)가 클수록 부재에 생기는 휨응력이 작아져 유리하다.
  2. ②단부에서는 외력에 의한 추력(thrust)이 작용하므로 이 응력에 저항할 수 있는 지지력을 주어야 한다.
  3. ③철근콘크리트 HP셸의 형틀은 포물선 형태로 구성되기 때문에 형틀제작이 어렵다.
  4. ④돔은 안정된 구조물로 재료비가 적게 들지만, 형틀공사비가 많이 드는 단점이 있다.
정답 보기

정답 ③ · 해설 보기

16.
신조재강에 대한 설명으로 옳은 것은?
건축구조학
  1. ①내부식성강은 내식성과 내구성이 우수하고 표면의 광택을 살려서 내외부 마감재 등에 사용되는 강재이다.
  2. ②내강도강은 보통의 구조용 강재보다 항복강도가 낮고 연성이 높기 때문에 소성변형능력에 의해 지진에너지를 흡수하는 역할을 하는 부재에 사용한다.
  3. ③저항복강은 크롬, 몰리브덴 등의 원소를 첨가한 것으로 600 °C의 고온에서도 상온 항복강도의 2 / 3이상 유지할 수 있는 성능을 갖는 강재이다.
  4. ④내후성강은 대기나 해양 등의 자연 부식환경에 대한 저항력을 높힌 강재이다.
정답 보기

정답 ④ · 해설 보기

17.

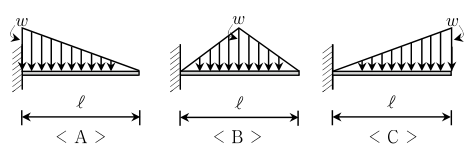

다음과 같은 등변분포 하중을 받는 캔틸레버보의 고정단에 작용하는 휨모멘트 크기의 비율(A : B : C)로 옳은 것은?
건축구조학
  1. ①1 : 2 : 4
  2. ②2 : 3 : 4
  3. ③4 : 2 : 1
  4. ④4 : 3 : 2
정답 보기

정답 ② · 해설 보기

18.
프리스트레스트 콘크리트구조에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①유효프리스트레스를 결정하는 과정에는 정착장치의 활동, 콘크리트 탄성수축, 크리프, 건조수축을 모두 고려하여야 한다.
  2. ②긴장재의 릴랙세이션(응력이완)에 의한 긴장력의 손실은 시간 종속적이다.
  3. ③포스트텐션(post-tension) 방식은 대형 부재의 제작 및 부재의 연결시공이 유리하다.
  4. ④프리텐션(pre-tension) 방식에서 비부착식 긴장재를 사용하면 부재의 재 긴장작업이 가능하다.
정답 보기

정답 ④ · 해설 보기

19.
철골중간모멘트골조의 내진설계에서 접합부에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①보－기둥 접합부는 최소 0.02 rad의 층간변위각을 발휘할 수 있어야 한다.
  2. ②보－기둥 접합부의 기둥 외주면 접합부 휨강도는 0.02 rad의 층간변위각에서 적어도 보의 공칭소성모멘트 값의 80 % 이상 되어야 한다.
  3. ③연속판의 두께는 편측접합부에서는 접합된 보플랜지두께 이상, 양측접합부에서는 접합된 보플랜지두께의 1/2 이상으로 한다.
  4. ④기둥의 이음에 그루브용접을 사용하는 경우 완전용입용접으로 해야 한다.
정답 보기

정답 ③ · 해설 보기

20.

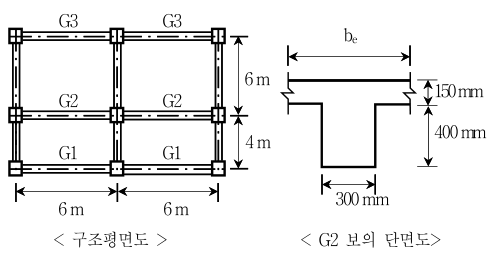

다음과 같은 구조평면도에서 G2 보의 슬래브 유효폭(be)으로 옳은 것은?
건축구조학
  1. ①1,000 mm
  2. ②1,500 mm
  3. ③2,000 mm
  4. ④5,000 mm
정답 보기

정답 ② · 해설 보기
