1.
강구조 용접에 대한 설명으로 옳지 않은 것은?
- ①그루브용접의 유효길이는 그루브용접 총길이에서 2배의 유효목두께를 공제한 값으로 한다.
- ②필릿용접의 유효면적은 용접의 유효길이에 유효목두께를 곱한 값으로 한다.
- ③그루브용접의 유효면적은 용접의 유효길이에 유효목두께를 곱한 값으로 한다.
- ④이음면이 직각인 필릿용접의 유효목두께는 필릿사이즈의 0.7배로 한다.
정답 보기
정답 ① · 해설 보기
7급 국가직 건축구조학 2018년 기출문제
시행 2018-08-18 · 책형 나 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)
건축구조학
2.

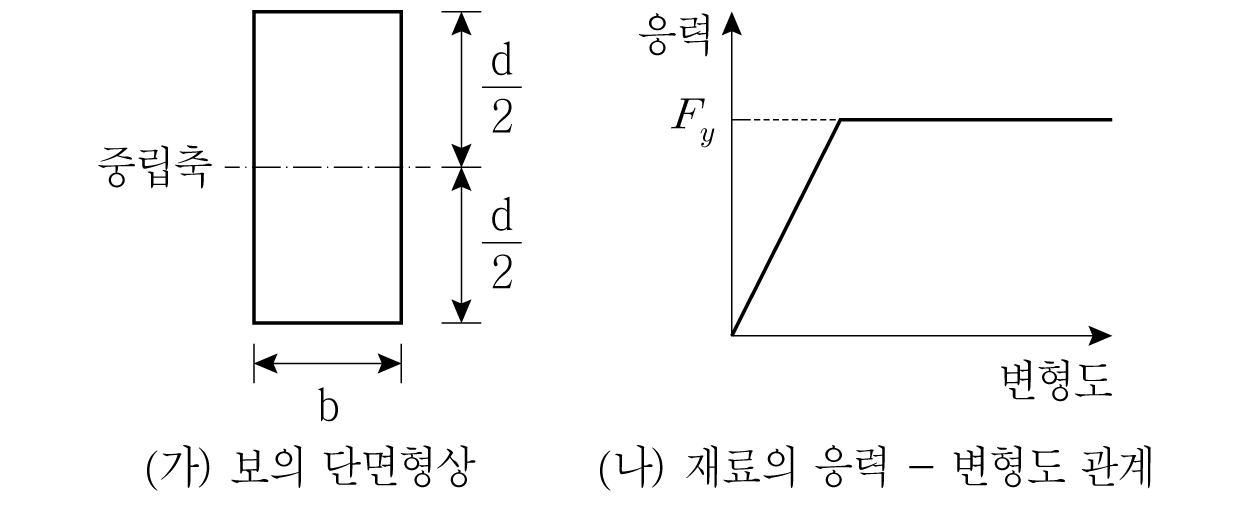

그림 (가)와 같은 직사각형 보의 항복모멘트()에 대한 소성모멘트()의 비()는? (단, 보는 그림 (나)와 같이 이상적인 탄성－완전소성 재료로 가정하고, 는 재료의 항복강도이다)
- ①0.5
- ②1.0
- ③1.2
- ④1.5
정답 보기
정답 ④ · 해설 보기
3.
막구조 및 케이블구조의 허용응력설계법에서 장기하중에 대한 하중조합에 포함되지 않는 것은?
- ①고정하중
- ②활하중
- ③풍하중
- ④초기장력
정답 보기
정답 ③ · 해설 보기
4.
기초구조의 하중에 대한 설명으로 옳지 않은 것은?
- ①진동 또는 반복하중을 받는 기초의 설계는 상부구조의 사용상 지장이 없도록 하여 하중을 결정해야 한다.
- ②지하구조부에서 흙과 접하는 벽에 대해서는 토압과 수압을 고려해야 한다.
- ③지하구조부에서 기초판에 대해서는 상부에서 오는 하중에 대응하는 접지압을 고려해야 한다.
- ④구조체와 흙의 상태가 같다면 기초 및 지하구조물에 작용하는 정지토압, 수동토압 및 주동토압의 크기가 동일하다.
정답 보기
정답 ④ · 해설 보기
5.
프리스트레스트 콘크리트 휨부재의 사용성에 대한 설명으로 옳지 않은 것은?
- ①프리스트레스 도입 직후의 콘크리트 허용응력에 대한 제한은 사용성을 위한 것으로써 극한하중에 대한 강도검토는 별도로 수행해야 한다.
- ②프리스트레스 도입 직후 콘크리트의 응력검토는 콘크리트 설계기준압축강도를 기준으로 해야 한다.
- ③프리스트레스 도입 직후의 콘크리트 응력은 콘크리트 탄성수축, 긴장재 릴랙세이션, 정착장치의 활동에 의한 손실과 부재의 자중에 의한 응력에 따라 감소한다.
- ④프리스트레스에 의한 휨모멘트는 사용하중 시의 휨모멘트와 반대방향으로 작용한다.
정답 보기
정답 ② · 해설 보기
6.
기초지반의 지지력 및 침하에 대한 설명으로 옳지 않은 것은?
- ①기초는 상부구조를 안전하게 지지하고, 유해한 침하 및 경사 등을 일으키지 않도록 해야 한다.
- ②기초는 접지압이 지반의 허용지지력을 초과하지 않아야 한다.
- ③기초지반의 허용지지력 산정 시 기초폭은 기초저면의 최대폭을 사용해야 한다.
- ④기초의 침하는 허용침하량 이내이고, 가능하면 균등해야 한다.
정답 보기
정답 ③ · 해설 보기
7.
철근콘크리트 압축부재의 장주설계에 대한 설명으로 옳지 않은 것은?
- ①비횡구속 골조 내 압축부재의 세장비가 22 이하인 경우에는 압축부재의 장주효과를 무시할 수 있다.
- ②비횡구속 골조 내 압축부재의 유효길이계수 는 1.0보다 작아야 한다.
- ③장주효과에 의한 압축부재의 휨모멘트 증대는 압축부재 단부 사이의 모든 위치에서 고려해야 한다.
- ④두 주축에 대해 휨모멘트를 받는 압축부재에서 각 축에 대한 휨모멘트는 해당 축의 구속조건을 기초로 하여 각각 증대시켜야 한다.
정답 보기
정답 ② · 해설 보기
8.

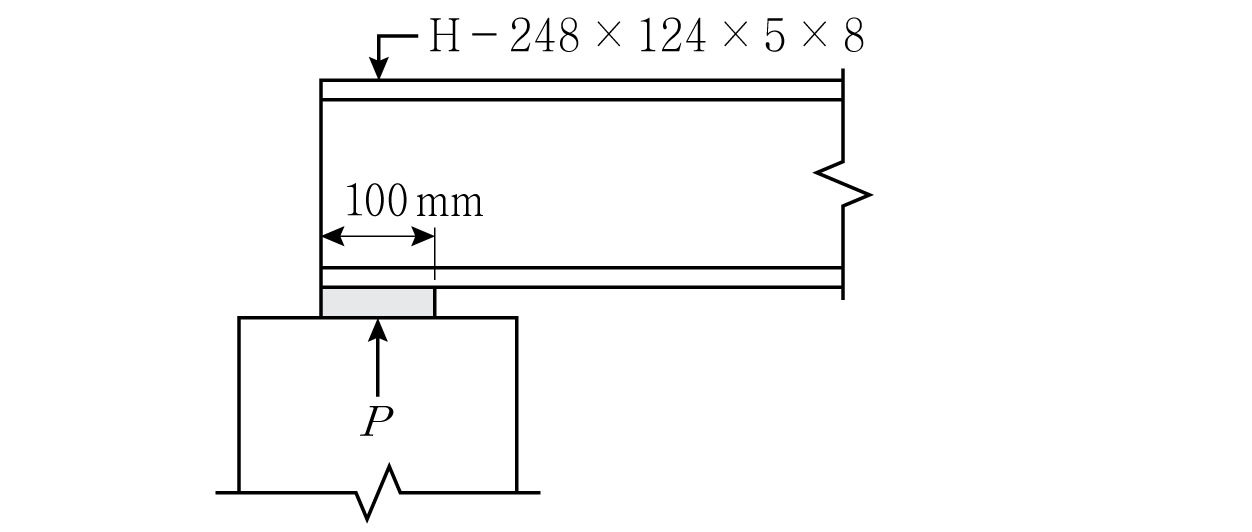

그림과 같이 압연 H형강 H － 248 × 124 × 5 × 8(필릿반경 ＝ 12 mm) 단순보의 단부에 집중하중 가 작용할 경우 웨브의 국부항복설계강도는? (단, 는 웨브의 항복강도(N/mm2)이다)
- ①
- ②
- ③
- ④
정답 보기
정답 ① · 해설 보기
9.
내진설계 시 철근콘크리트 중간모멘트골조에 대한 요구사항으로 옳지 않은 것은?
- ①보의 첫 번째 후프철근은 지지부재면으로부터 50 mm 이내의 구간에 배치해야 한다.
- ②보의 스터럽 간격은 부재 전길이에 걸쳐서 유효깊이()의 12 이하이어야 한다.
- ③기둥의 휨항복 발생구간 내 첫 번째 후프철근은 접합면으로부터 횡방향 철근의 최대간격() 이내에 있어야 한다.
- ④보의 접합면에서 정휨강도는 부휨강도의 13 이상이 되어야 한다.
정답 보기
정답 ③ · 해설 보기
10.
철근콘크리트 휨부재 복부철근의 정착에 대한 설명으로 옳지 않은 것은?
- ①복부철근은 피복두께 요구조건과 다른 철근과의 간격이 허용하는 한 부재의 압축면과 인장면 가까이까지 연장해야 한다.
- ②U형 스터럽을 구성하는 용접원형철망의 종방향철선 하나는 압축면에서 유효깊이 이하에 배치해야 한다.
- ③전단철근으로 사용하기 위해 굽혀진 종방향 주철근이 인장구역으로 연장되는 경우에 종방향 주철근과 연속되어야 한다.
- ④단일 U형 또는 다중 U형 스터럽의 양 정착단 사이의 연속구간 내 굽혀진 부분은 종방향철근을 둘러싸야 한다.
정답 보기
정답 ② · 해설 보기
11.
강구조 국부좌굴 거동을 결정하는 강재단면의 요소에 대한 설명으로 옳지 않은 것은?
- ①콤팩트(조밀)단면은 완전소성 응력분포가 발생할 수 있고, 국부좌굴 발생 전에 약 3의 곡률연성비를 발휘할 수 있다.
- ②세장판단면은 소성범위에서 국부좌굴이 발생할 수 있다.
- ③콤팩트(조밀)단면에서의 모든 압축요소는 콤팩트(조밀)요소의 판폭두께비 제한값 이하의 판폭두께비를 가져야 한다.
- ④비콤팩트(비조밀)단면은 국부좌굴이 발생하기 전에 압축요소에 항복응력이 발생할 수 있다.
정답 보기
정답 ② · 해설 보기
12.
프리캐스트 콘크리트구조에 대한 설명으로 옳지 않은 것은?
- ①프리캐스트 콘크리트 부재의 설계기준압축강도는 21 MPa 이상으로 해야 한다.
- ②프리캐스트 콘크리트 벽판 구조물에서 프리캐스트 콘크리트 부재가 바닥격막구조일 때, 격막구조와 횡력을 부담하는 구조를 연결하는 접합부는 최소한 4,400 N/m의 공칭인장강도를 가져야 한다.
- ③프리캐스트 콘크리트 벽판 구조물의 일체성 확보를 위해 접합부는 강재의 항복에 앞서 콘크리트의 파괴가 먼저 이루어지도록 설계해야 한다.
- ④프리캐스트 콘크리트 접합부에서는 그라우트 연결, 전단키, 기계적이음장치, 철근, 보강채움 또는 이들의 조합 등을 통해 힘이 전달되도록 해야 한다.
정답 보기
정답 ③ · 해설 보기
13.
목구조 용어에 대한 설명으로 옳지 않은 것은?
- ①목구조에서 목재부재 사이의 접합을 보강하기 위하여 사용되는 못, 볼트, 래그나사못 등의 조임용 철물을 파스너라 한다.
- ②주요구조부가 공칭두께 50 mm(실제두께 38 mm)의 규격재로 건축된 목구조를 경골목구조라 한다.
- ③경골목구조에서 벽체의 뼈대를 구성하는 수직부재를 스터드라 한다.
- ④수직하중을 골조 또는 벽체 등의 수직재에 전달하기 위한 구조를 바닥격막구조라 한다.
정답 보기
정답 ④ · 해설 보기
14.
철근콘크리트구조 슬래브와 기초판의 전단설계에 대한 설명으로 옳지 않은 것은?
- ①2방향으로 하중을 전달하는 슬래브와 기초판은 뚫림전단에 대하여 설계해야 한다.
- ②슬래브의 전단보강용으로 I형강 및 ㄷ형강을 사용할 수 있다.
- ③확대머리 전단스터드는 슬래브 또는 기초판 부재면에 수평으로 배치하여 전단보강용으로 사용해야 한다.
- ④슬래브 전단철근은 충분히 정착되어야 하며 길이방향 휨철근을 둘러싸야 한다.
정답 보기
정답 ③ · 해설 보기
15.
보강조적조 강도설계법의 설계가정으로 옳지 않은 것은?
- ①휨강도의 계산에서 보강근과 조적조벽의 인장강도를 고려해야 한다.
- ②보강근은 조적재료와 완전히 부착되어야만 하나의 재료로 거동하는 것으로 가정한다.
- ③단근보강 조적조벽단면의 휨과 압축하중 조합에 대한 공칭강도 계산 시 보강근과 조적조의 변형률은 중립축으로부터의 거리에 비례하는 것으로 가정한다.
- ④조적조의 압축강도와 변형률은 직사각형으로 가정한다.
정답 보기
정답 ① · 해설 보기
16.
건축물 내진설계 시 내진설계범주 ‘D’에 해당하는 구조물에 적용할 수 없는 기본 지진력저항시스템은?
- ①철근콘크리트 특수전단벽의 내력벽시스템
- ②철근콘크리트 중간모멘트골조의 모멘트－저항골조 시스템
- ③철골 보통중심가새골조의 건물골조시스템
- ④철골 보통모멘트골조의 역추형 시스템
정답 보기
정답 ④ · 해설 보기
17.
마찰접합 또는 전인장조임되는 고장력볼트접합에서 설계볼트장력 이상의 장력을 도입하기 위한 조임방법이 아닌 것은?
- ①간접인장측정법
- ②토크관리법
- ③토크쉬어볼트법
- ④너트회전법
정답 보기
정답 ① · 해설 보기
18.
흙막이구조물에 대한 설명으로 옳지 않은 것은?
- ①흙막이벽의 지지구조형식은 벽의 안전성, 시공성, 민원발생 가능성, 인접건물과의 이격거리 등을 검토하여 선정한다.
- ②흙막이구조물의 설계에서는 벽의 배면에 작용하는 측압을 깊이에 반비례하여 증대하는 것으로 한다.
- ③지하굴착공사 중 및 굴착완료 후 주변지반의 침하 및 함몰 등에 대한 지하 공극조사 계획을 수립해야 한다.
- ④구조물 등에 근접하여 굴토하는 경우 벽의 배면측압에 구조물의 기초하중 등에 따른 지중응력의 수평성분을 가산한다.
정답 보기
정답 ② · 해설 보기
19.
철근콘크리트 아치구조에 대한 설명으로 옳지 않은 것은?
- ①아치의 축선이 고정하중에 의한 압축력선 또는 고정하중과 등분포활하중의 12이 재하된 상태에 대한 압축력선과 일치하도록 설계해야 한다.
- ②아치 리브의 세장비()가 20 이하인 경우 좌굴검토는 필요하지 않다.
- ③아치 리브가 박스 단면인 경우에는 연직재가 붙는 곳에 격벽을 설치해야 한다.
- ④아치 리브의 세장비()가 35를 초과하는 경우에는 아치 축선 이동의 영향을 고려하지 않는다.
정답 보기
정답 ④ · 해설 보기
20.

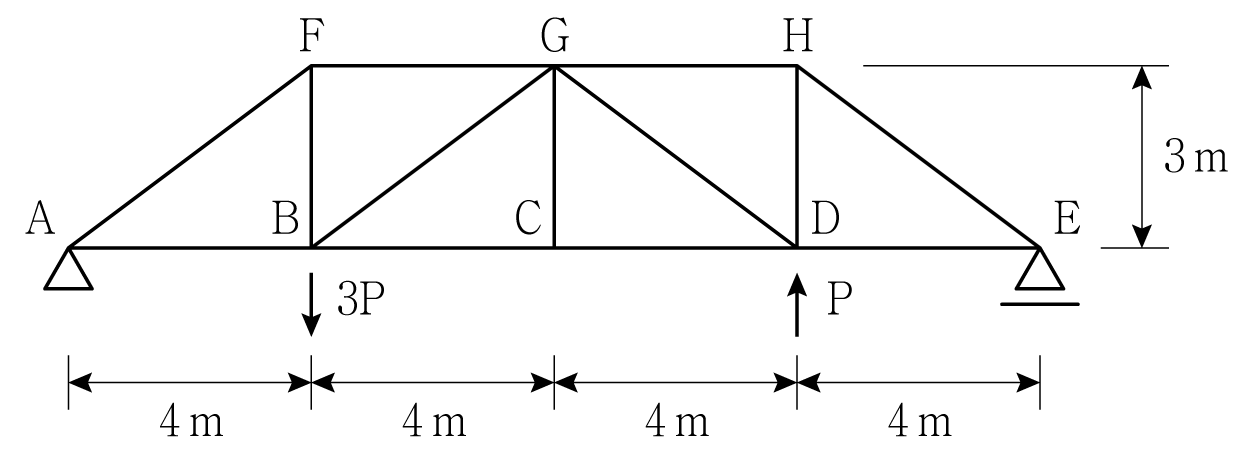

그림과 같은 트러스구조에서 인장력을 받는 부재의 개수는? (단, 부재의 자중은 무시한다)
- ①3개
- ②4개
- ③5개
- ④6개
정답 보기
정답 ③ · 해설 보기
