7급 국가직 건축구조학 2019년 기출문제

시행 2019-08-17 · 책형 가 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기2019 7급 국가직 전과목
1.
설계용 지붕적설하중 산정 시 고려하지 않는 것은?
건축구조학
  1. ①건축물의 용도
  2. ②건축물의 난방 상태
  3. ③지붕의 경사
  4. ④건축물의 중량
정답 보기

정답 ④ · 해설 보기

2.
건축물의 중요도 분류에서 중요도(1)에 해당하는 것은?
건축구조학
  1. ①연면적 1,000 m2인 위험물 저장 및 처리 시설
  2. ②연면적 100 m2인 긴급대피수용시설로 지정된 건축물
  3. ③연면적 3,000 m2인 전시장
  4. ④연면적 500 m2인 소방서
정답 보기

정답 ④ · 해설 보기

3.
조적구조에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①공간쌓기벽에서 홑겹벽에 걸친 벽체연결철물 부분은 모르타르나 그라우트 내부에 완전히 매립되어야 한다.
  2. ②공간쌓기벽의 벽체연결철물 간의 수직간격과 수평간격이 각각 600 mm와 900 mm를 초과할 수 없다.
  3. ③그라우트의 압축강도는 조적개체 압축강도의 1.2배 이상으로 한다.
  4. ④조적구조를 위한 모르타르 또는 그라우트에는 동결방지용액을 사용할 수 없다.
정답 보기

정답 ③ · 해설 보기

4.
기초구조에 관한 설명으로 옳지 않은 것은?
건축구조학
  1. ①지정(base)은 기초판을 지지하기 위하여 기초판 하부에 제공되는 자갈, 잡석 및 말뚝 등의 부분을 의미한다.
  2. ②액상화(liquefaction)는 물에 포화된 느슨한 모래가 진동, 충격 등에 의하여 간극수압이 급격히 상승하기 때문에 전단저항을 잃어버리는 현상을 의미한다.
  3. ③융기현상(heaving)은 모래층에서 수압 차로 인하여 모래입자가 부풀어 오르는 현상을 의미한다.
  4. ④흙막이구조물(earth retaining structure)은 지반굴착 공사 중 지반의 붕괴와 주변의 침하, 위험 등을 방지하기 위하여 설치하는 구조물을 의미한다.
정답 보기

정답 ③ · 해설 보기

5.
강재보와 골데크플레이트 슬래브로 이루어진 노출형 합성보에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①데크플레이트 상단 위의 콘크리트 두께는 최소 40 mm이어야 한다.
  2. ②실험과 해석을 통하여 정당성을 증명하지 않는 한 데크플레이트의 공칭골깊이는 75 mm 이하이어야 한다.
  3. ③데크플레이트는 강재보에 450 mm 이하의 간격으로 고정되어야 한다.
  4. ④콘크리트슬래브와 강재보를 연결하는 스터드앵커의 직경은 19 mm 이하이어야 한다.
정답 보기

정답 ① · 해설 보기

6.

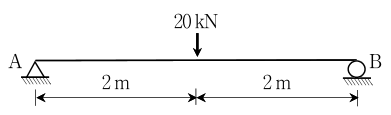

폭 200 mm, 높이 300 mm인 직사각형 단면의 단순보 중앙에 그림과 같이 20 kN의 집중하중이 작용할 때, 보 단면 중심에 발생하는 최대 전단응력은? (단, 자중은 무시한다)
건축구조학
  1. ①0.10 MPa
  2. ②0.15 MPa
  3. ③0.20 MPa
  4. ④0.25 MPa
정답 보기

정답 ④ · 해설 보기

7.
철근콘크리트 깊은보 설계에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①깊은보는 순경간이 부재 깊이의 4배 이하이거나 하중이 받침부로부터 부재 깊이의 2배 거리 이내에 작용하는 보이다.
  2. ②깊은보는 단면의 변형률이 선형분포로 나타나므로 스트럿－타이모델을 적용하여 설계할 수 있다.
  3. ③스트럿－타이모델에서 스트럿과 타이의 강도감소계수는 동일하지 않다.
  4. ④스트럿－타이모델에서 콘크리트 스트럿의 강도 산정 시 균열과 구속철근의 영향을 고려한 유효압축강도를 적용한다.
정답 보기

정답 ② · 해설 보기

8.
목구조에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①층도리는 평기둥 및 통재기둥 위에 설치하여 위·아래층 중간에 대는 수평재이다.
  2. ②버팀대는 가새를 댈 수 없는 곳에서 수평력에 저항하도록 모서리에 짧게 보강하는 부재이다.
  3. ③샛기둥은 본기둥 사이에 세워 벽체를 구성하며 가새의 휨을 방지하는 역할을 한다.
  4. ④인방은 기둥과 기둥 사이에 가로로 설치하여 창문틀의 상·하부 하중을 기둥에 전달한다.
정답 보기

정답 ① · 해설 보기

9.

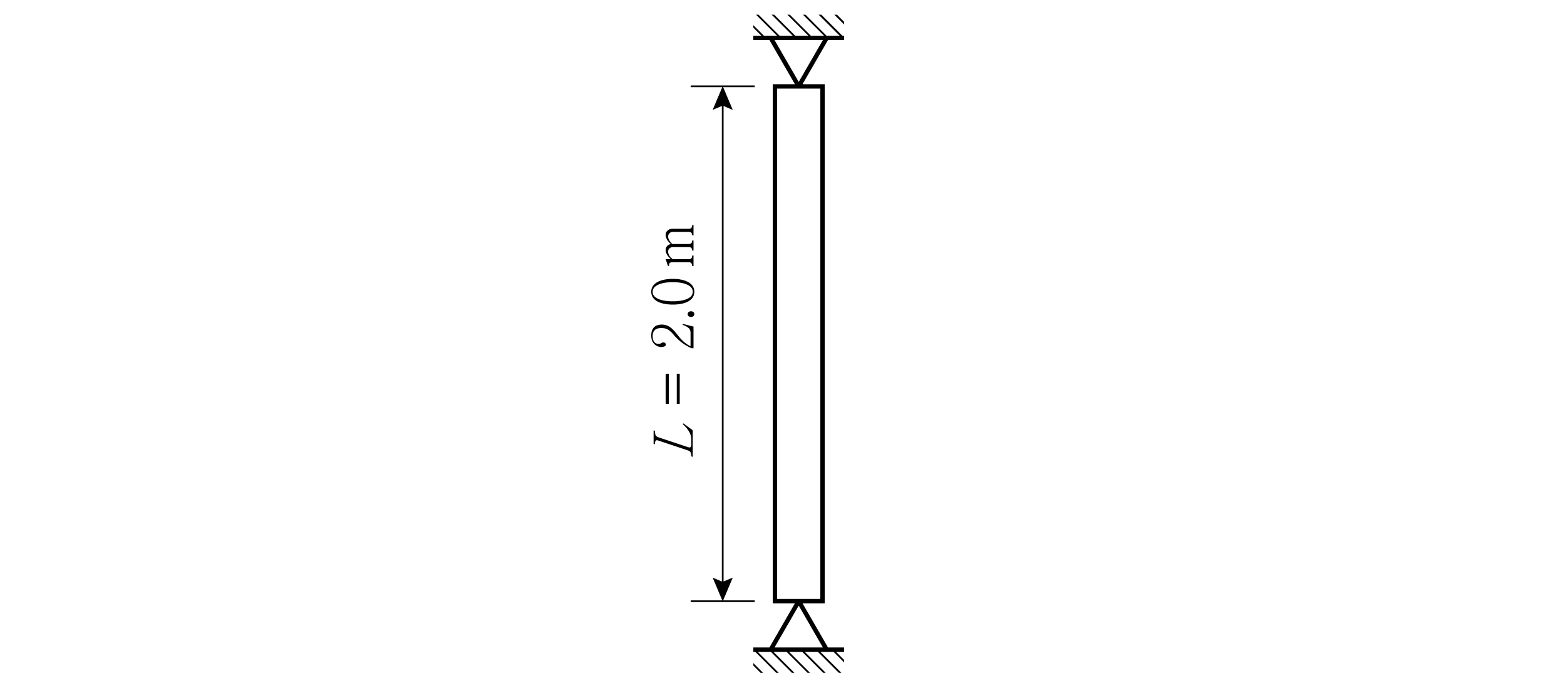

그림과 같이 길이가 2.0 m인 강봉의 온도가 50 °C만큼 상승할 때, 강봉에 발생하는 길이방향 응력()은? (단, 강봉의 선팽창계수는 ＝ 1.2 × 10-5 /°C이고, 탄성계수는 ＝ 2.0 × 105 MPa로 하며, 자중은 무시한다)
건축구조학
  1. ①60 MPa
  2. ②120 MPa
  3. ③180 MPa
  4. ④240 MPa
정답 보기

정답 ② · 해설 보기

10.
단순지지된 노출형 합성보에서 강재보와 콘크리트슬래브 사이 접합면에 설치하는 강재앵커(전단연결재)의 설계에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①스터드앵커, ㄷ형강 또는 ㄱ형강을 강재앵커로 사용한다.
  2. ②강재보와 콘크리트슬래브 접합면에 작용하는 수평전단력은 강재앵커에 의해서만 전달된다고 가정한다.
  3. ③정모멘트가 최대가 되는 위치와 모멘트가 0인 위치 사이 구간에 배치되는 강재앵커 소요개수는 해당 구간에 작용하는 총 수평전단력()을 강재앵커 1개의 공칭전단강도()로 나누어 결정한다.
  4. ④별도의 시방이 없는 한 강재앵커는 정모멘트가 최대인 위치와 모멘트가 0인 위치 사이 구간에 일정한 간격으로 배치한다.
정답 보기

정답 ① · 해설 보기

11.
건축물의 내진구조계획에 대한 설명으로 적절하지 않은 것은?
건축구조학
  1. ①각 방향의 지진하중에 대하여 충분한 여유도를 갖도록 횡력저항시스템을 배치한다.
  2. ②한 층의 유효질량이 인접 층의 유효질량보다 과도하게 크지 않도록 계획한다.
  3. ③긴 장방형 평면의 건축물에서는 평면의 중앙에 지진력저항시스템을 배치한다.
  4. ④증축 계획이 있는 경우 내진구조계획에 증축의 영향을 반영한다.
정답 보기

정답 ③ · 해설 보기

12.
철근콘크리트구조의 철근상세에 대한 설명으로 옳은 것은?
건축구조학
  1. ①기둥의 나선철근 순간격은 20 mm 이상이어야 한다.
  2. ②D25 축방향 철근으로 배근된 기둥에 사용되는 띠철근은 D10 이상이어야 한다.
  3. ③단부에 표준갈고리가 있는 인장 이형철근에 대한 정착길이는 135 mm 이상이어야 한다.
  4. ④인장 용접이형철망의 겹침이음길이는 150 mm 이상이어야 한다.
정답 보기

정답 ② · 해설 보기

13.

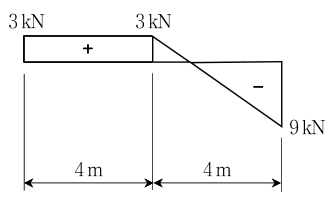

길이 8 m인 단순보의 전단력도가 다음과 같을 때 최대 휨모멘트의 크기는? (단, 외력으로 가해지는 휨모멘트는 없다)
건축구조학
  1. ①12.0 kN·m
  2. ②13.5 kN·m
  3. ③15.5 kN·m
  4. ④18.0 kN·m
정답 보기

정답 ② · 해설 보기

14.

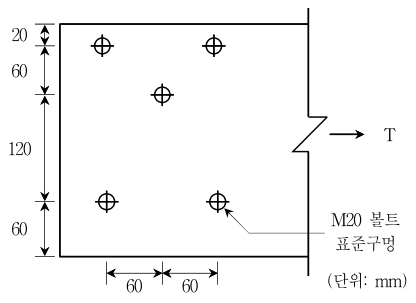

그림과 같은 인장재의 순단면적은? (단, 인장재의 두께는 10 mm이고, 모든 볼트 구멍은 M20 볼트의 표준구멍이다)
건축구조학
  1. ①1,940 mm2
  2. ②2,160 mm2
  3. ③2,165 mm2
  4. ④2,200 mm2
정답 보기

정답 ② · 해설 보기

15.
철근콘크리트 2방향 슬래브의 해석 및 설계에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①슬래브 시스템은 평형조건과 기하학적 적합조건을 만족한다면 어떠한 방법으로도 설계할 수 있다.
  2. ②중력하중에 저항하는 슬래브 시스템은 유한요소법, 직접설계법 또는 등가골조법으로 설계할 수 있다.
  3. ③슬래브 시스템이 횡하중을 받는 경우, 횡하중 해석 결과와 중력하중 해석 결과에 대하여 독립적인 설계가 가능하다.
  4. ④횡하중에 대한 골조해석을 위하여 슬래브를 일정한 유효폭을 갖는 보로 치환할 수 있다.
정답 보기

정답 ③ · 해설 보기

16.

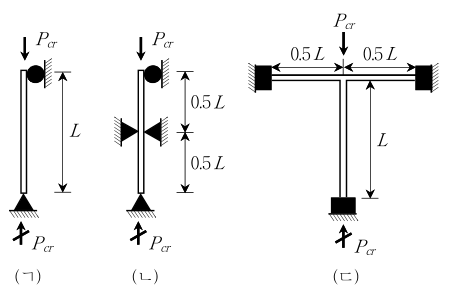

그림과 같은 2차원 평면골조에서 <조건>에 따른 기둥 탄성좌굴하중(Pcr)의 크기가 큰 순서대로 바르게 나열한 것은?

<조건>


○ 기둥과 보의 휨변형은 면내방향으로만 발생하며, 면외방향의 변형은 발생하지 않는다.
○ 원형, 삼각형 및 사각형 표식은 각각 이동단, 회전단 및 고정단의 지점조건을 나타낸다.
○ 모든 부재에서 탄성계수(E)와 단면2차모멘트(I)는 동일하며, 축방향 변형은 발생하지 않는 것으로 가정한다.
○ 자중이 기둥 탄성좌굴에 미치는 영향은 무시한다.
건축구조학
  1. ①ㄱ > ㄴ > ㄷ
  2. ②ㄴ > ㄱ > ㄷ
  3. ③ㄴ > ㄷ > ㄱ
  4. ④ㄷ > ㄴ > ㄱ
정답 보기

정답 ③ · 해설 보기

17.
지진력에 저항하는 철근콘크리트 특수모멘트골조 부재의 철근이음에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①용접이음에는 용접용 철근을 사용하여야 하며 철근 설계기준항복강도의 125 % 이상을 발휘할 수 있는 완전용접이어야 한다.
  2. ②기둥이나 보 단부로부터 부재 단면깊이의 2배만큼 떨어진 거리 안에서는 용접이음을 사용할 수 없다.
  3. ③기계적 이음을 사용하는 경우 철근 설계기준항복강도의 125 % 이상을 발휘할 수 있는 완전 기계적 이음이어야 한다.
  4. ④기둥이나 보 단부로부터 부재 단면깊이의 2배만큼 떨어진 거리 안에서는 기계적 이음을 사용할 수 없다.
정답 보기

정답 ④ · 해설 보기

18.
프리스트레스트 콘크리트 슬래브 설계에서 긴장재와 철근의 배치에 대한 설명으로 옳지 않은 것은?
건축구조학
  1. ①기둥 위치에 배치된 비부착긴장재는 기둥 주철근으로 둘러싸인 구역을 지나거나 그 구역에 정착되어야 한다.
  2. ②비부착긴장재가 배치된 슬래브에는 최소 부착철근을 배치하여야 한다.
  3. ③경간 내에서 단면 두께가 변하는 경우 유효프리스트레스에 의한 콘크리트의 평균압축응력이 모든 단면에서 0.7 MPa 이상이 되도록 긴장재의 간격을 정하여야 한다.
  4. ④등분포하중에 대하여 배치하는 긴장재의 간격은 최소한 1방향으로는 슬래브 두께의 8배 또는 1.5 m 이하로 해야 한다.
정답 보기

정답 ③ · 해설 보기

19.
다음은 중력하중에 저항하는 철근콘크리트 보에 대한 <전단강도 검토 결과>이다. 이에 대하여 설계기준에 따라 수립한 <조치 계획> 중 옳은 것만을 모두 고르면?

<전단강도 검토 결과>


○ 단면의 계수전단력(): 400 kN
○ 단면 유효깊이(): 500 mm
○ 부재축에 직각으로 배치된 전단철근의 간격(): 300 mm
○ 콘크리트에 의한 전단강도(): 150 kN
○ 전단철근에 의한 전단강도(): 350 kN

<조치 계획>


ㄱ. 전단철근에 의한 전단강도를 400 kN으로 증가시켜 강도요구조건()을 만족시킨다.
ㄴ. 전단철근을 200 mm 간격으로 배근하여 간격 제한조건을 만족시킨다.
ㄷ. 전단철근에 의한 전단강도가 설계기준의 제한값()을 초과하므로, 보 단면 유효깊이를 600 mm로 증가시킨다.
건축구조학
  1. ①ㄱ
  2. ②ㄱ, ㄴ
  3. ③ㄴ, ㄷ
  4. ④ㄱ, ㄴ, ㄷ
정답 보기

정답 ① · 해설 보기

20.
상부 콘크리트 내력벽구조와 하부 필로티 기둥으로 구성된 3층 이상의 수직비정형 골조에서 필로티층의 벽체와 기둥에 대한 설계 고려사항으로 옳지 않은 것은?
건축구조학
  1. ①필로티층에서 코어벽구조를 1개소 이상 설치하거나, 평면상 두 직각방향의 각 방향에 2개소 이상의 내력벽을 설치하여야 한다.
  2. ②지진하중 산정 시 반응수정계수 등 지진력저항시스템의 내진설계계수는 내력벽구조에 해당하는 값을 사용한다.
  3. ③필로티 기둥과 상부 내력벽이 연결되는 층 바닥에서는 필로티 기둥과 내력벽을 연결하는 전이슬래브 또는 전이보를 설치하여야 한다.
  4. ④필로티 기둥의 전 길이에 걸쳐서 후프와 크로스타이로 구성되는 횡보강근의 수직간격은 단면 최소폭의 1/2 이하이어야 한다.
정답 보기

정답 ④ · 해설 보기
