7급 국가직 건축구조학 2024년 기출문제

시행 2024-10-12 · 책형 나 · 25문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2024 7급 국가직 전과목

평지붕설하중 산정 시, 사용되는 계수가 아닌 것은?

건축구조학

①노출계수
②가스트영향계수
③중요도계수
④온도계수

정답 보기

정답 ② · 해설 보기

구조물이나 구조부재의 변형에 대한 저항능력을 말하며, 발생한 변위 또는 회전에 대한 적용된 힘 또는 모멘트의 비율을 의미하는 용어는?

건축구조학

①강도
②강성
③내구성
④인성

정답 보기

정답 ② · 해설 보기

다음 설명에 해당하는 목구조 접합부의 보강 철물은?

○ 이음부에서 볼트와 함께 사용되며 주로 전단력에 저항한다.

○ 형태에 따른 종류로는 링형, 톱니링형 등이 있다.

건축구조학

①듀벨
②쐐기
③촉
④산지

정답 보기

정답 ① · 해설 보기

조적식 구조의 용어에 대한 설명으로 옳지 않은 것은?

건축구조학

①대린벽: 한 내력벽에 직각으로 교차하는 벽
②공칭치수: 규정된 부재의 실측 치수
③보강조적: 보강근이 조적체와 결합하여 외력에 저항하는 조적시공형태
④프리즘: 그라우트 또는 모르타르가 포함된 단위조적의 개체로 조적조의 성질을 규정하기 위해 사용하는 시험체

정답 보기

정답 ② · 해설 보기

강구조에서 압축부재의 세장비를 구할 때 필요하지 않은 것은?

건축구조학

①단면2차모멘트
②유효좌굴길이계수
③단면적
④탄성계수

정답 보기

정답 ④ · 해설 보기

한국산업표준(KS)에서 분류하는 구조용 강재의 기호와 명칭이 옳지 않은 것은?

건축구조학

①SS275 － 일반구조용 압연 강재
②SHN275 － 건축구조용 압연 강재
③HSA650 － 건축구조용 고성능 압연 강재
④SMA275AW － 용접구조용 내후성 열간 압연 강재

정답 보기

정답 ② · 해설 보기

철근콘크리트 보에 압축철근을 배근하는 이유로 옳지 않은 것은?

건축구조학

①철근콘크리트 부재의 연성 증가
②철근콘크리트 부재의 장기처짐 감소
③전단철근의 배근과 간격 유지에 편리
④철근콘크리트 부재의 전단강도 증가

정답 보기

정답 ④ · 해설 보기

강구조 설계에 대한 설명으로 옳지 않은 것은?

건축구조학

①구조용 강재의 탄성계수는 210,000 MPa이고, 전단탄성계수는 81,000 MPa이며, 포아송비는 0.3이다.
②판두께가 20 mm인 SM355의 항복강도는 345 MPa이고, 인장강도는 490 MPa이다.
③고장력볼트 M20의 표준구멍 직경은 22 mm이고, M27의 표준구멍 직경은 30 mm이다.
④연단이 용접되는 판의 두께가 8 mm일 때, 겹침이음의 필릿용접 최대치수는 8 mm이다.

정답 보기

정답 ④ · 해설 보기

프리스트레스트 콘크리트구조에서 유효프리스트레스(

f_{p e}

)를 결정하기 위하여 고려하여야 하는 프리스트레스 손실 원인이 아닌 것은?

건축구조학

①콘크리트의 팽창
②콘크리트의 크리프
③긴장재 응력의 릴랙세이션
④포스트텐션 긴장재와 덕트 사이의 마찰

정답 보기

정답 ① · 해설 보기

10.

철근콘크리트 휨부재 설계에 대한 설명으로 옳지 않은 것은?

건축구조학

①콘크리트 압축연단의 극한변형률은 콘크리트의 설계기준압축강도가 40 MPa 이하인 경우에는 0.0033으로 가정한다.
②압축연단 콘크리트가 가정된 극한변형률에 도달할 때 최외단 인장철근의 순인장변형률 $ϵ_{t}$ 가 0.005의 인장지배변형률 한계 이상인 단면을 인장지배단면이라고 한다. 다만, 철근의 항복강도가 400 MPa을 초과하는 경우에는 인장지배변형률 한계를 철근 항복변형률의 2.5배로 한다.
③공칭강도에서 최외단 인장철근의 순인장변형률이 인장지배단면인 경우에는 강도감소계수로 0.80을 사용한다.
④프리스트레스를 가하지 않은 휨부재는 공칭강도 상태에서 순인장변형률 $ϵ_{t}$ 가 휨부재의 최소 허용변형률 이상이어야 한다. 휨부재의 최소 허용변형률은 철근의 항복강도가 400 MPa 이하인 경우 0.004로 하며, 철근의 항복강도가 400 MPa을 초과하는 경우 철근 항복변형률의 2배로 한다.

정답 보기

정답 ③ · 해설 보기

11.

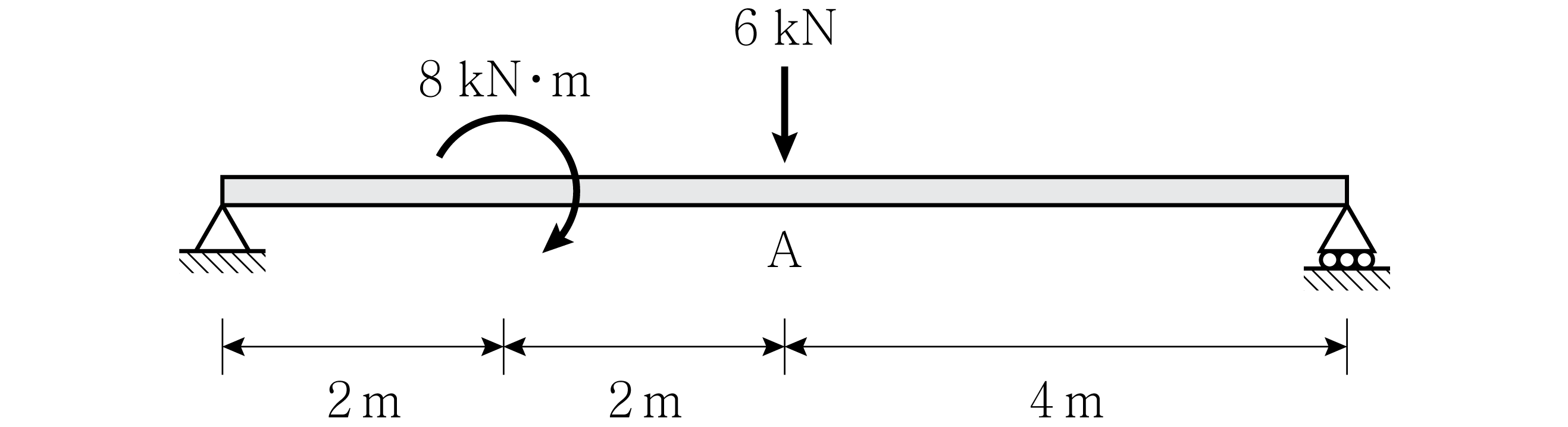

그림과 같은 단순보에서 A점에 발생하는 휨모멘트[kNㆍm]의 절댓값은? (단, 보의 자중은 무시한다)

건축구조학

①4
②8
③12
④16

정답 보기

정답 ④ · 해설 보기

12.

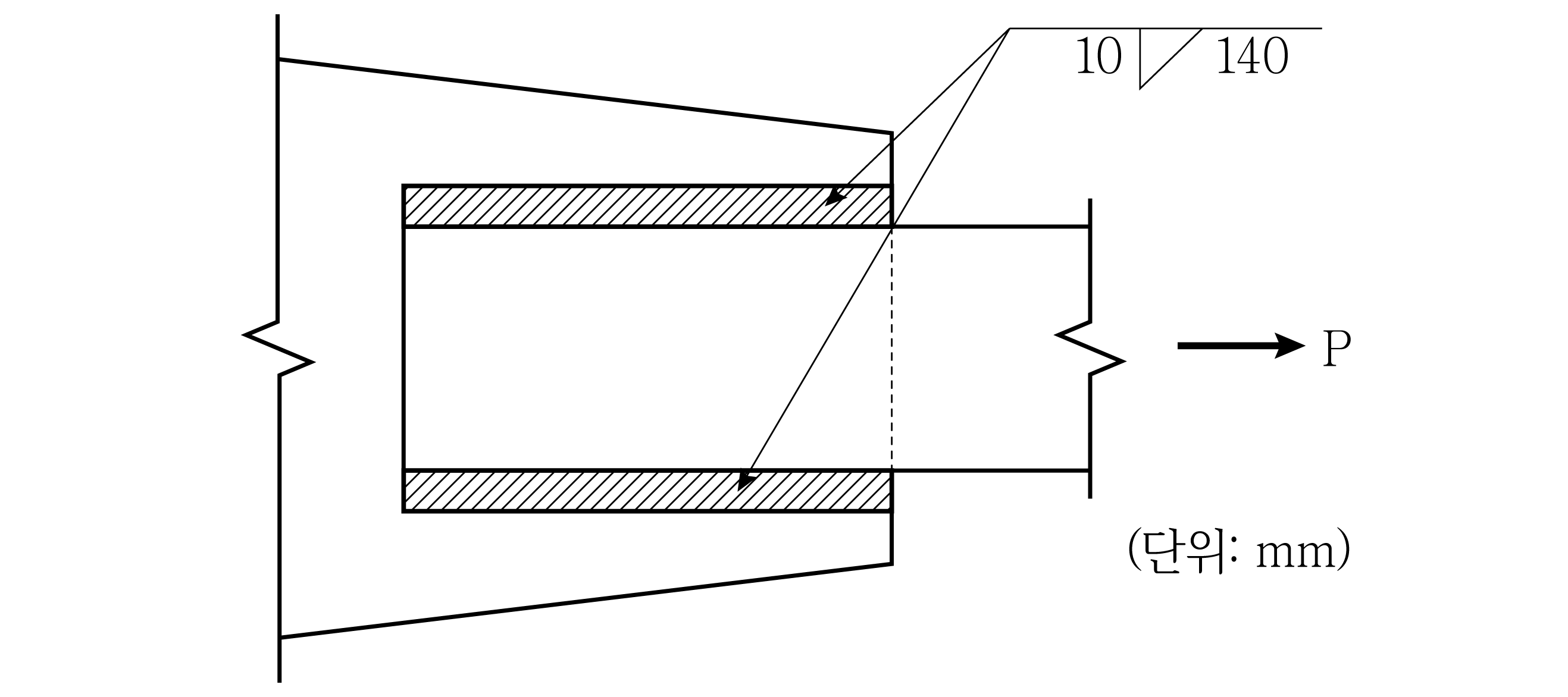

그림과 같은 필릿용접부의 유효면적[mm²]은? (단, 이음면은 직각이다)

건축구조학

①840
②980
③1,680
④1,960

정답 보기

정답 ③ · 해설 보기

13.

철근콘크리트 압축부재의 횡철근 상세에 대한 설명으로 옳지 않은 것은?

건축구조학

①띠철근 대신 용접철망은 사용할 수 없다.
②나선철근의 순간격은 25 mm 이상, 75 mm 이하이어야 한다.
③현장치기콘크리트 공사에서 나선철근 지름은 10 mm 이상으로 하여야 한다.
④
기초판 또는 슬래브의 윗면에 연결되는 압축부재의 첫 번째 띠철근 간격은 다른 띠철근 간격의 12 이하로 하여야 한다.

정답 보기

정답 ① · 해설 보기

14.

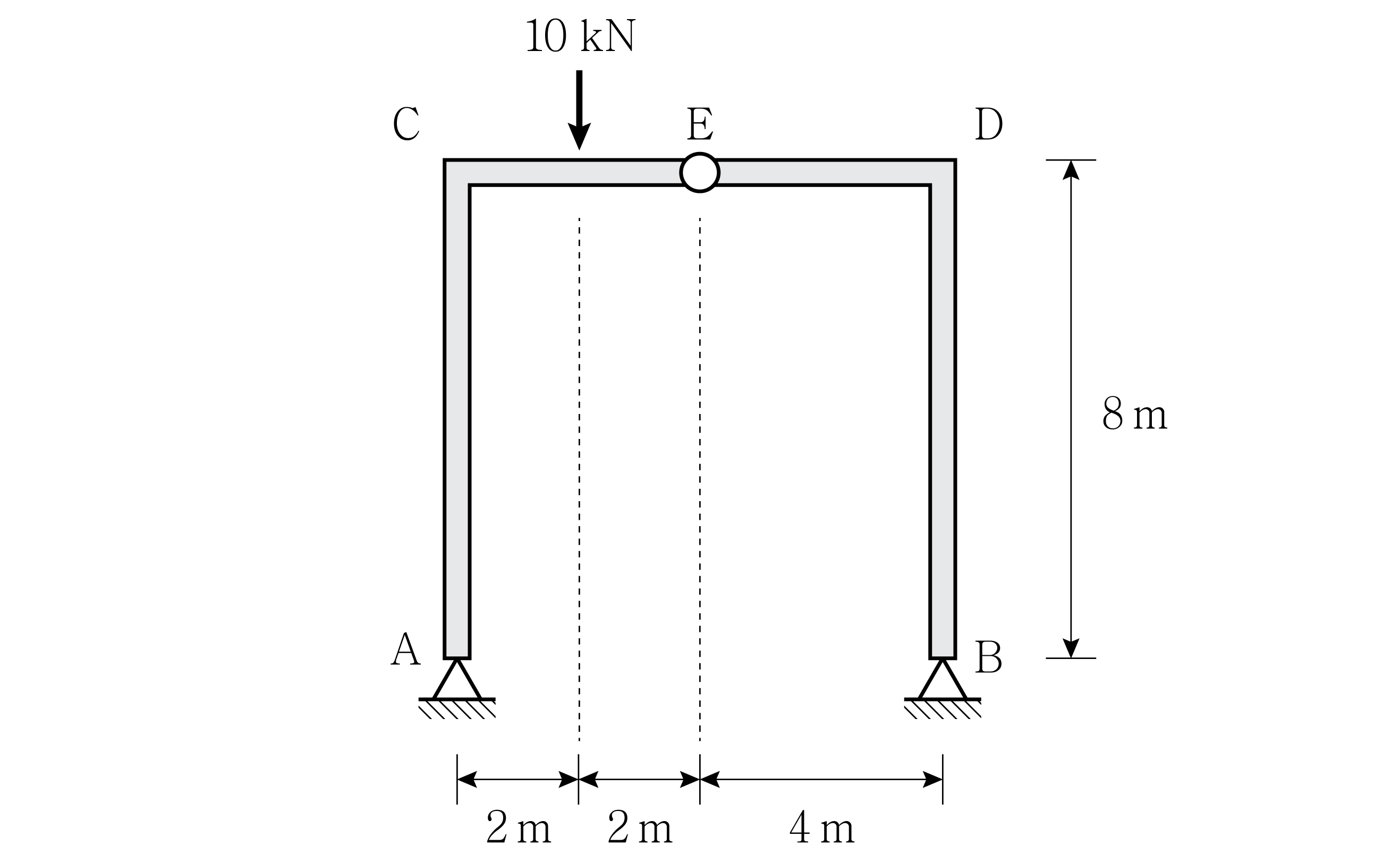

그림과 같은 구조물에서 D점에 발생하는 휨모멘트[kNㆍm]의 절댓값은? (단, 부재의 자중은 무시한다)

건축구조학

①10
②20
③30
④40

정답 보기

정답 ① · 해설 보기

15.

건축구조기준에서 중요도(특)에 해당하는 건축물이 아닌 것은?

건축구조학

①연면적 1,000 m²인 데이터 센터
②수술시설이나 응급시설이 있는 병원
③연면적 500 m²인 위험물 저장 및 처리시설
④지진과 태풍 또는 다른 비상시의 긴급대피수용시설로 지정한 연면적 500 m²인건축물

정답 보기

정답 ③ · 해설 보기

16.

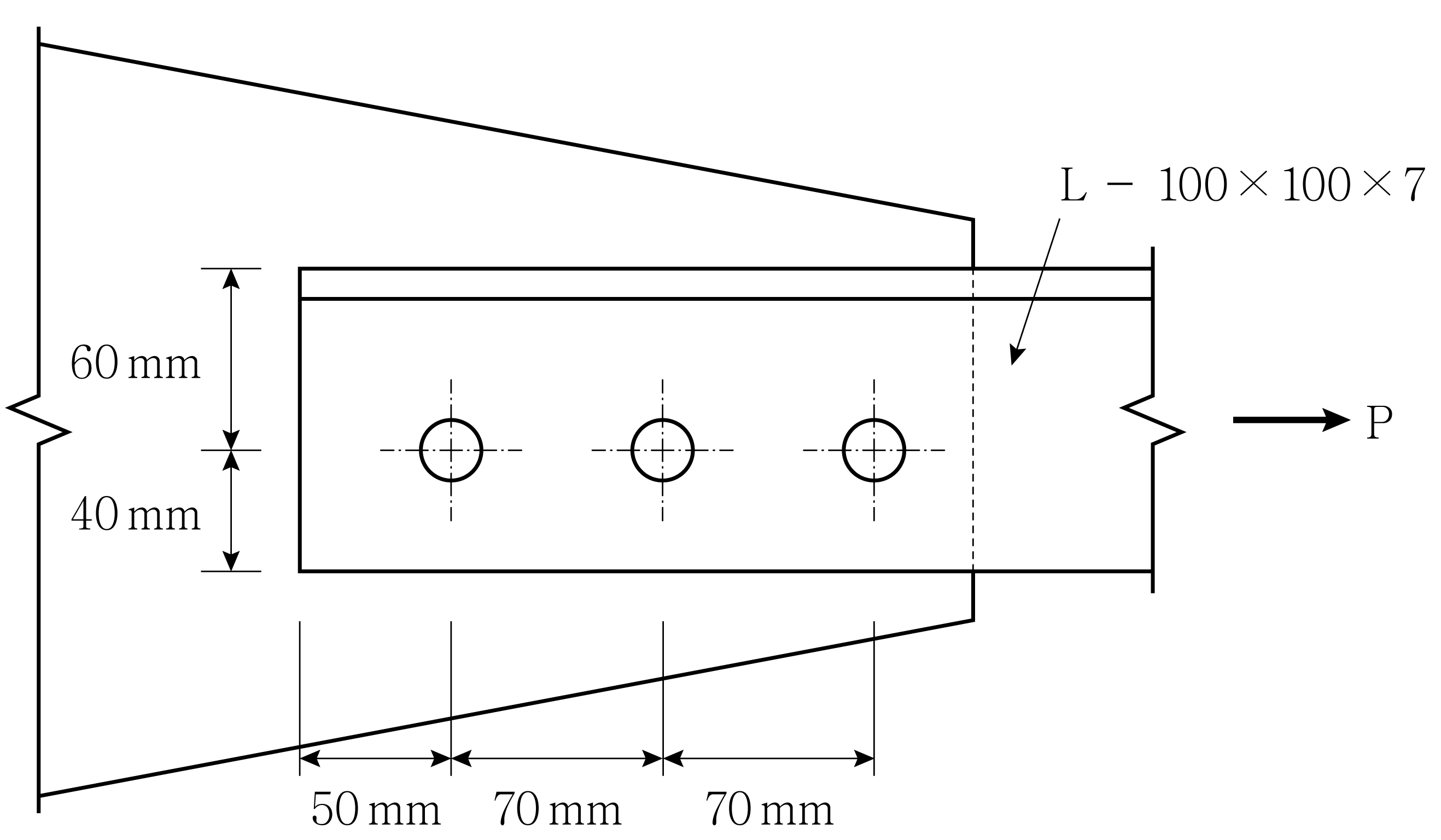

그림과 같은 인장재 등변 ㄱ형강 L － 100 × 100 × 7에서 설계블록전단파단강도를 구하기 위한 전단저항 순단면적[mm²]은? (단, 사용 고장력볼트는 M20(F10T), 표준구멍이다)

건축구조학

①203
②280
③945
④1,330

정답 보기

정답 ③ · 해설 보기

17.

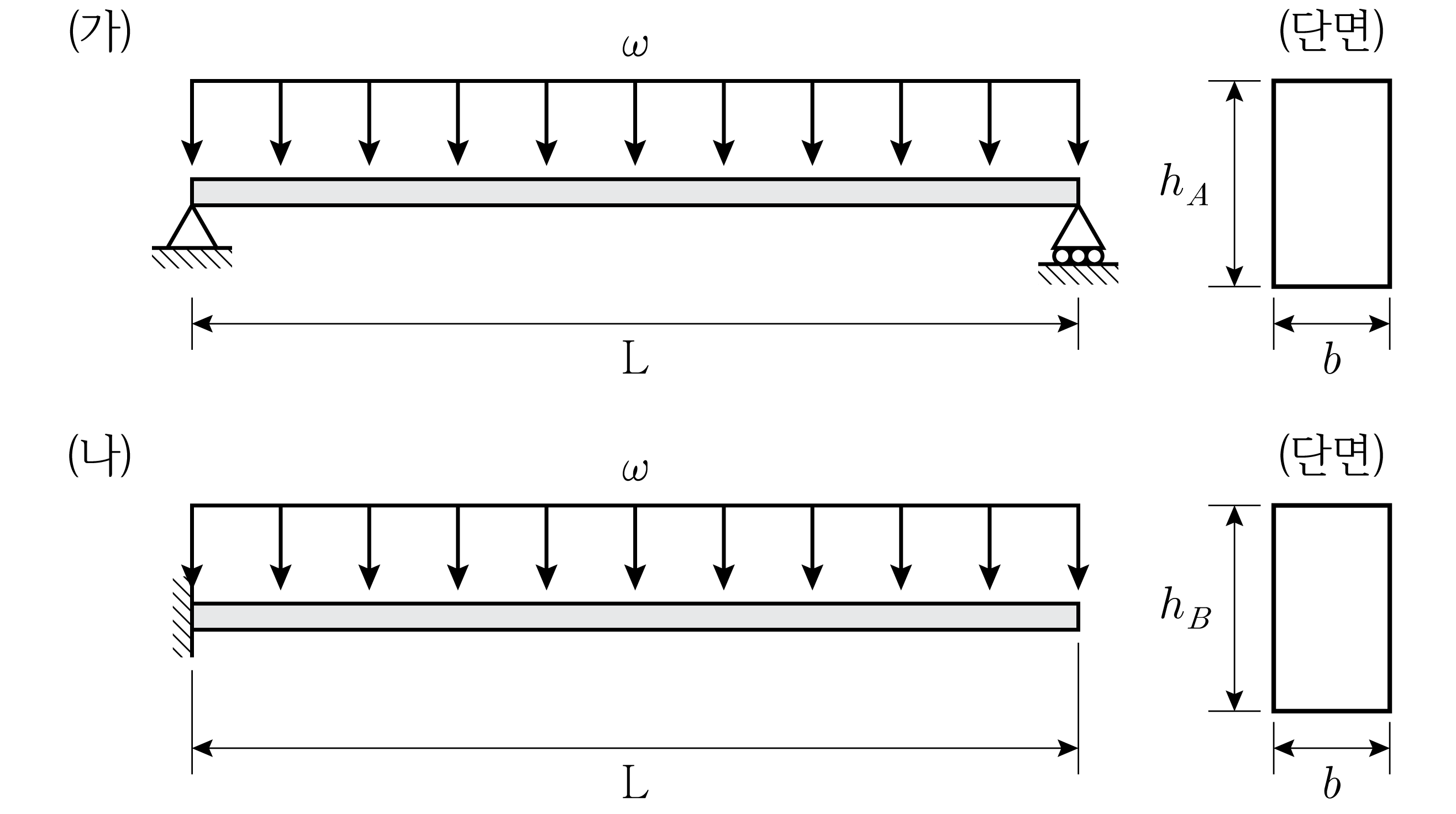

그림과 같이 보의 길이(L), 등분포하중(

ω

), 단면의 폭(

b

)이 동일한 단순보(가)와 캔틸레버 보(나)가 있다. 두 보의 최대 휨응력의 절댓값이 같을 때, (가) 단면의 높이(

h_{A}

)와 (나) 단면의 높이(

h_{B}

)의 관계로 옳은 것은? (단, 보의 자중은 무시한다)

건축구조학

① $h_{A} = \frac{h _{B}}{2 2}$
② $h_{A} = \frac{h _{B}}{2}$
③ $h_{A} = 2 h_{B}$
④ $h_{A} = 22 h_{B}$

정답 보기

정답 ② · 해설 보기

18.

연직 하중을 받는 구형 쉘(shell) 구조에 대한 설명으로 옳지 않은 것은?

건축구조학

①면내력으로 저항하는 구조이다.
②경선 방향으로는 압축력이 작용한다.
③쉘의 라이즈(rise)가 작을수록 쉘 내부의 휨응력이 작아진다.
④위선 방향으로는 상부에서 압축력, 하부에서 인장력이 작용한다.

정답 보기

정답 ③ · 해설 보기

19.

건축구조기준의 설계법에 대한 설명으로 옳은 것은?

건축구조학

①한계상태설계법: 한계상태를 명확히 정의하여 구조물 변형의 평가에 준해서 한계상태에 도달하는 것을 확률통계적 계수를 이용하여 설정하는 설계법
②허용응력설계법: 탄성이론에 의한 구조해석으로 산정한 부재단면의 응력이 허용응력(안전율을 감안한 한계응력)을 초과하도록 구조부재를 설계하는 방법
③성능기반설계법: 건축구조기준에서 규정한 목표성능을 만족하면서 건축구조물을 건축주가 선택한 성능지표(안전성능, 사용성능, 내구성능 및 친환경성능 등)에 만족하도록 설계하는 방법
④강도설계법: 구조부재를 구성하는 재료의 탄성거동을 고려하여 산정한 부재단면의 공칭강도에 강도감소계수를 곱한 설계용 강도의 값(설계강도)이 계수하중에 의한 부재력(소요강도) 미만이 되도록 구조부재를 설계하는 방법

정답 보기

정답 ③ · 해설 보기

20.

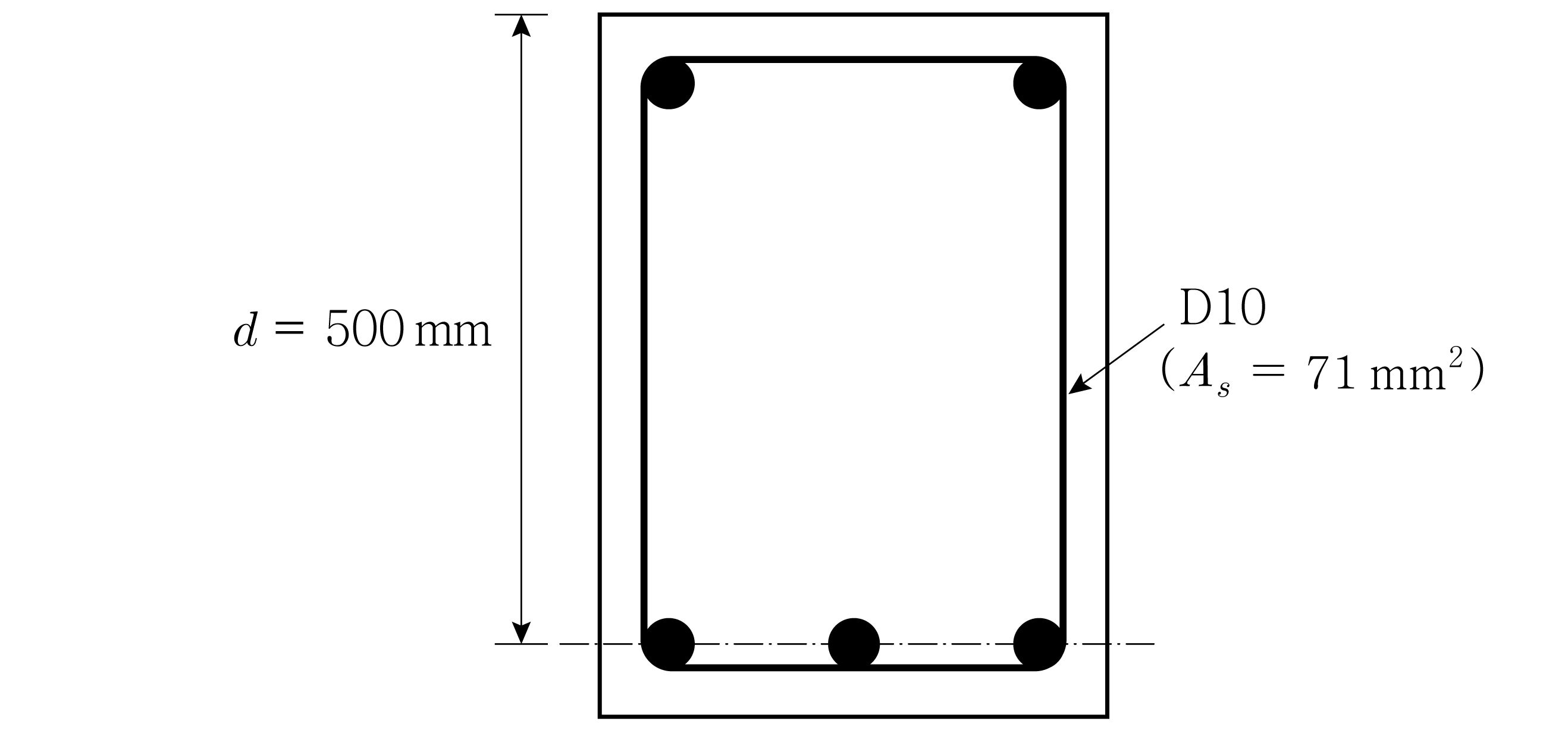

그림과 같은 단면의 철근콘크리트 보를 전단설계할 때, 부재축에 직각인 전단철근의 간격(

s

)[mm]으로 옳은 것은? (단,

f_{y t}

＝ 400 MPa,

V_{u}

＝ 200 kN,

ϕ V_{c}

＝ 100 kN이다)

건축구조학

①200
②250
③300
④500

정답 보기

정답 ① · 해설 보기

21.

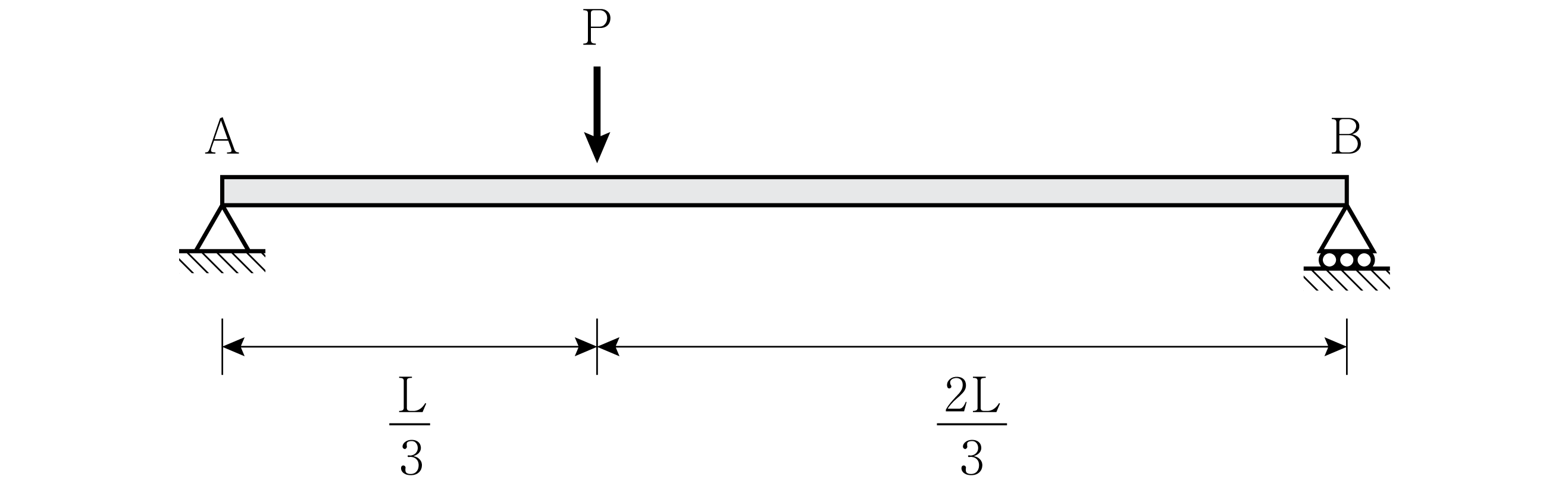

지점 A에서 단순보의 처짐각은? (단, 보의 자중은 무시하고, 선형탄성 거동하는 것으로 가정하며, 보의 전 길이에 걸쳐 휨강성

E I

는 동일하다)

건축구조학

① $\frac{P L ^{2}}{81 E I}$
② $\frac{2 P L ^{2}}{81 E I}$
③ $\frac{4 P L ^{2}}{81 E I}$
④ $\frac{5 P L ^{2}}{81 E I}$

정답 보기

정답 ④ · 해설 보기

22.

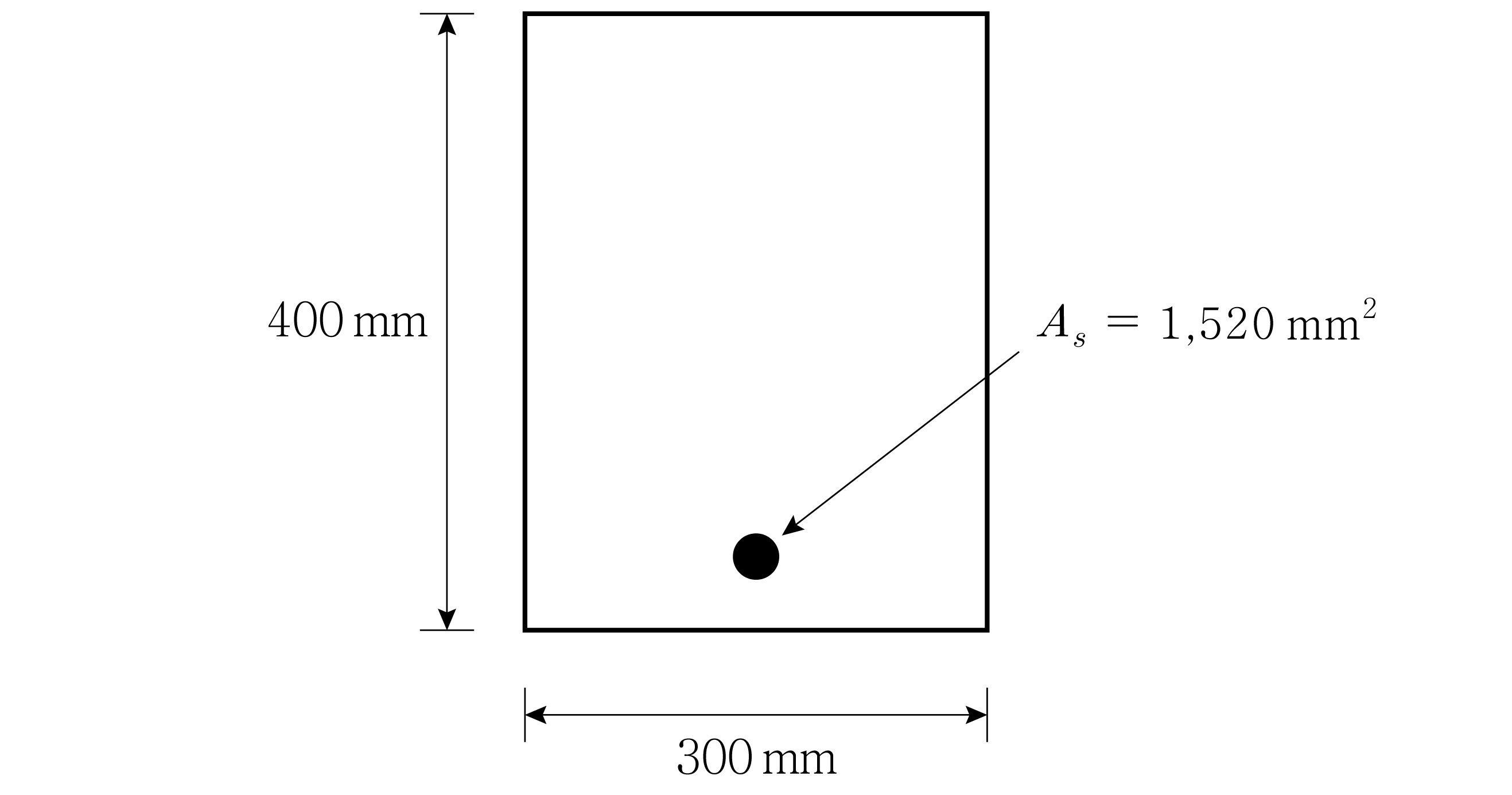

그림과 같은 직사각형 콘크리트 보에 연직하중이 작용할 때, 단면의 균열휨모멘트(

M_{cr}

)[kNㆍm] 값은? (단,

f_{c k}

는 36 MPa이며, 보통중량콘크리트이다)

건축구조학

①28.80
②30.24
③33.60
④57.50

정답 보기

정답 ② · 해설 보기

23.

강구조에서 강축 휨을 받는 보의 횡좌굴에 대한 설명으로 옳지 않은 것은?

건축구조학

①보의 횡방향 지점 간 길이가 길수록 횡좌굴이 발생하기 쉽다.
②약축에 대한 단면2차모멘트가 작을수록 횡좌굴이 발생하기 쉽다.
③상자형 단면은 H형 단면에 비해 비틀림강성이 작으므로 상대적으로 횡좌굴이 발생하기 쉽다.
④뒤틀림강성이 작을수록 횡좌굴이 발생하기 쉽다.

정답 보기

정답 ③ · 해설 보기

24.

건축물 기초구조에서 깊은 기초에 해당하는 마이크로파일에 관한 설명으로 옳지 않은 것은?

건축구조학

①마이크로파일은 그라우팅해야 한다.
②마이크로파일의 외경은 400 mm 이하이어야 한다.
③마이크로파일은 말뚝의 전장을 따라 모든 단면에서 강관 또는 철근으로 보강하여야 한다.
④마이크로파일은 토사, 암 또는 토사와 암의 혼합지반에서는 부착구간에 의해 지지력이 발현되어야 한다.

정답 보기

정답 ② · 해설 보기

25.

그림과 같은 트러스에서 부재 AB의 부재력[kN]은? (단, 부재의 인장력은 (＋), 압축력은 (－)로 하며, 자중은 무시한다)

건축구조학

①－40
②＋40
③－50
④＋50

정답 보기

정답 ③ · 해설 보기
