7급 국가직 기계공작법 2024년 기출문제

탄소 함유량 0.77 % 이하의 탄소강(steel)에서 탄소 함유량이 많을수록 증가하는 성질이 아닌 것은?

다음 설명에 해당하는 플라스틱 성형 방법은?

○ 혼합 헤드(mixing head)에서 급격히 혼합된 두 개 이상의 유체가 금형 공동에 보내져 중합(polymerization) 및 경화 공정이 이루어진다.

○ 범퍼(bumper), 펜더(fender) 같은 폴리우레탄 재질의 대형 자동차 부품을 제작하는 데 유리하다.

주형 제작을 위해 목재 또는 금속 재료의 패턴(pattern)을 사용하지 않는 주조 방법은?

소성가공을 가공 온도에 따라 냉간가공과 열간가공으로 분류할 때, 이를 구분하는 온도는?

선삭 가공에서 절삭 속도의 방향과 일치하는 힘은?

다음 설명에 해당하는 주조 방법은?

○ 발포성 폴리스티렌으로 만든 소모성 모형을 사용한다.

○ 주물사 속에 모형이 묻힌 상태에서 모형을 주형에서 빼내지 않고 용탕을 주입하면, 모형이 소실되며 주물이 응고된다.

한 변의 길이가 2 m인 정육면체 제품의 사형 주조 공정에서 Chvorinov법칙으로 알려진 실험식을 적용하여 총 응고 시간을 10분으로 설계하려고 한다. 요구되는 주형상수[min/m²]는? (단, 실험식의 지수(n) 값은 2로 설정한다)

재료의 초기 직경이 $D_0$이고 초기 높이가 $h_0$인 원기둥 형상을 높이 $h_1$까지 줄이는 자유단조공정에서 단조 높이 $h_1$에서의 단조하중은? (단, 단조공정 동안 재료 부피는 일정하고 마찰은 없다고 가정하며, 재료의 유동곡선에서 유동응력(flow stress)의 강도계수(strength coefficient)는 $K$이고 변형경화지수(strain hardening exponent)는 $n$으로 한다)

인발 가공에 대한 설명으로 옳지 않은 것은?

밀링 가공의 절삭 방법에 대한 설명으로 옳지 않은 것은?

직교 절삭 모델에 대한 설명으로 옳지 않은 것은?

드릴 외경까지 완전히 진입한 후에, 드릴링(drilling)의 재료 제거율(material removal rate)의 계산이 가능한 조합은?

ㄱ. 드릴 직경[mm]

ㄴ. 회전속도[rev/min]

ㄷ. 드릴링 깊이[mm]

ㄹ. 이송[mm/rev]

센터리스 연삭에서 직경이 200 mm인 연삭 숫돌이 300 rpm으로 회전하고 있다. 이때, 직경이 100 mm이고 회전속도가 200 rpm인 조정 숫돌을 이용한다. 연삭 숫돌에 대한 조정 숫돌의 경사각이 5 °일 때, 공작물의 이송 속도[m/min]를 계산하면? (단, $\pi$ ＝ 3이다)

연삭 가공 공정에 대한 설명으로 옳지 않은 것은?

스테핑(stepping) 모터를 이용하는 위치 제어 시스템에서 스텝 각도의 개수는 180개이고, 리드 스크류(lead screw)의 리드(lead)는 5 mm이다. 작업 테이블을 75 mm 이동시키기 위해 스테핑 모터에 필요한 펄스(pulse) 수는? (단, 스테핑 모터와 리드 스크류는 감속기 없이 직접 연결된 구조이다)

다음 설명에 해당하는 제조 방식은?

○ 단일 부품 또는 단일 제품의 대량생산보다 단일 부품군이나 제한된 범위의 부품군들의 생산에 적합하다.

○ 다양한 작업장에서 NC 프로그램을 통해 여러 유형의 다양한 부품을 처리할 수 있다.

쾌속 조형(rapid prototyping)에 대한 설명으로 옳지 않은 것은?

다음 중 접합 공정에 해당하는 것은?

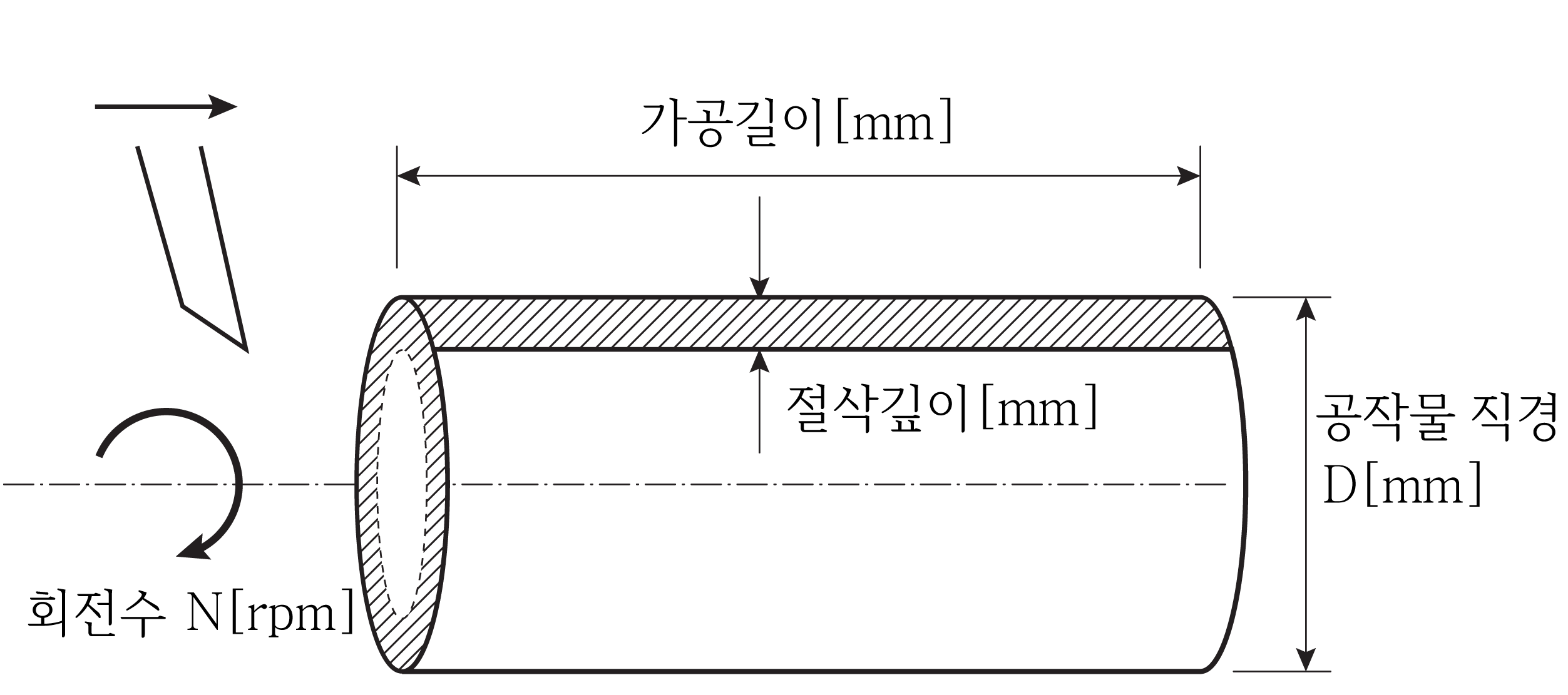

원통 형상의 공작물 직경(D)을 선삭하여 줄일 때, 공구 수명이 가장 긴 것은? (단, 테일러 공구 수명 방정식(VTⁿ ＝ C)을 적용하고, C와 n은 일정하다)

D[mm] N[rpm]

직선운동과 회전운동을 동시에 하는 공구로 공작물을 가공하는 방법으로 옳은 것은?

입자 가공에 대한 설명으로 옳지 않은 것은?

충분히 큰 회전수를 가지는 수평형 진원심주조(true centrifugal casting)에서 파이프(pipe) 형상의 주조 제품의 외경을 결정하는 인자로 옳은 것은? (단, 수축은 고려하지 않는다)

매우 높은 온도로 공작물 표면을 국부적으로 용융 또는 증발시켜 가공하는 공정만을 모두 고르면?

ㄱ. 방전 가공(electrical discharge machining)

ㄴ. 초음파 가공(ultrasonic machining)

ㄷ. 레이저 가공(laser beam machining)

ㄹ. 전해 가공(electrochemical machining)

딥드로잉(deep drawing)에 필요한 최대 드로잉력 또는 최대펀치하중(maximum punch force)의 변수만을 모두 고르면?

ㄱ. 펀치의 지름

ㄴ. 펀치의 전단강도

ㄷ. 블랭크의 인장강도

ㄹ. 초기 블랭크 두께

수치제어(NC/CNC) 공작기계에 대한 설명으로 옳지 않은 것은?
