7급 국가직 기계설계 2017년 기출문제

정하중을 받는 시편의 응력집중계수(stress concentration factor)에 대한 설명으로 옳지 않은 것은?

구름 베어링 6312ZNR에 대한 설명으로 옳은 것은?

나사의 효율에 대한 설명으로 옳은 것은?

진응력(${\sigma }_T$), 진변형률(${ϵ}_T$), 공칭응력($\sigma$), 공칭변형률($ϵ$)에 대한 설명으로 옳지 않은 것은?

평벨트전동에서 긴장 측 벨트장력이 10 [kN]이고 벨트의 속도가 5 [m/s]인 경우, 전달동력[kW]은? (단, 장력비는 5이고, 원심력의 영향은 무시한다)

드럼의 원주속도가 20 [m/s]인 단식 블록 브레이크에서 블록을 드럼에 밀어붙이는 힘은 50 [kg_f]이고 블록의 폭은 100 [mm], 길이는 20 [mm]일 때, 브레이크 용량[kg_f/mm²·m/s]은? (단, 마찰계수는 0.2이고, 브레이크 압력은 균일하다)

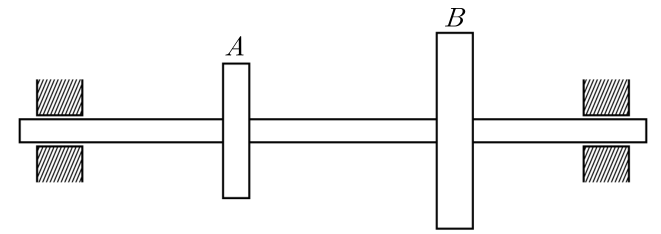

축의 자중만 고려한 위험속도는 3,000 [rpm], 축의 자중을 무시하고 회전체 $A$와 $B$를 각각 단독으로 설치한 경우 위험속도는 2,000 [rpm]과 1,000 [rpm]이다. 2개의 회전체를 축에 모두 설치했을 때, Dunkerley 실험식에 따른 위험속도[rpm]는?

스프로킷 휠(sprocket wheel)의 회전수가 250 [rpm]이며, 체인의 피치가 20 [mm], 유효장력이 2 [kN]일 때, 동력 5 [kW]를 전달하기 위한 스프로킷 휠의 잇수는?

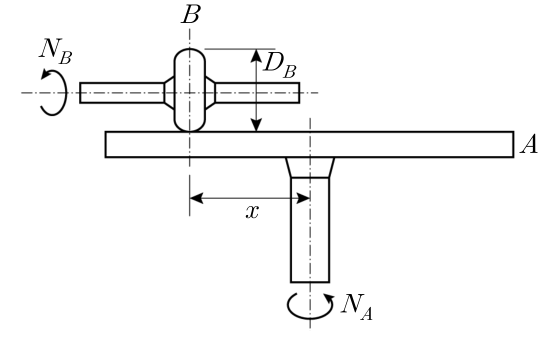

무단변속기구에서 원판차 $A$의 회전속도($N_A$)가 100 [rpm]이다. 지름($D_B$)이 200 [mm]인 원판차 $B$의 회전속도($N_B$)가 300 [rpm]이 되기 위한 위치 $x$ [mm]는? (단, 원판차 $A$와 $B$ 사이의 미끄럼은 발생하지 않는다)

바깥지름은 $d_o$이고 안지름은 $x{d}_o$인 중공축이 굽힘 모멘트 $M$과 비틀림 모멘트 $T$를 동시에 받고 있을 때, 최대 전단응력은?

회전운동을 직선운동으로 또는 직선운동을 회전운동으로 변환하는 동력전달 장치가 아닌 것은?

구멍의 치수가 $150{}_0^{+0.01}$이고 축의 치수가 $150{}_{-0.02}^{-0.01}$일 때, 최대 틈새와 최소 틈새의 합은? (단, 모든 단위는 [mm]이다)

용접이음과 리벳이음에 대한 설명으로 옳지 않은 것은?

웜기어 장치에 대한 설명으로 옳지 않은 것은?

접촉면의 바깥지름이 80 [mm], 안지름이 40 [mm]인 단판 클러치에 평균 접촉면압력 0.2 [N/mm²]이 작용할 때, 단판 클러치의 전달토크[N·mm]는? (단, 마찰계수는 0.2이고, 전체 마찰면에서 마모량이 균일하다)

안지름이 1,200 [mm]이고 두께가 얇은 원통형 압력용기가 2 [N/mm²]의 내압을 받고 있을 때, 압력용기의 최소 두께[mm]는? (단, 재료의 인장강도는 200 [MPa], 안전계수는 4, 용접부 이음효율은 80 %, 부식 여유는 2 [mm]이다)

유효지름 $d$, 피치 $p$인 2줄 사각나사를 사용한 나사잭에 토크 $T$를 작용시킬 때, 들어 올릴 수 있는 하중은? (단, 나사면의 마찰계수는 $\mu$이다)

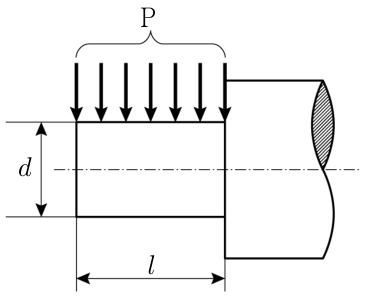

레이디얼 하중($\mathrm{P}$) 300 [kg_f]을 지지할 수 있는 엔드저널의 최소 지름 $d$ [mm]는? (단, 저널의 허용굽힘응력은 8 [kg_f/mm²], 허용베어링압력은 38 [kg_f/mm²]이고, $\pi$는 3으로 계산한다)

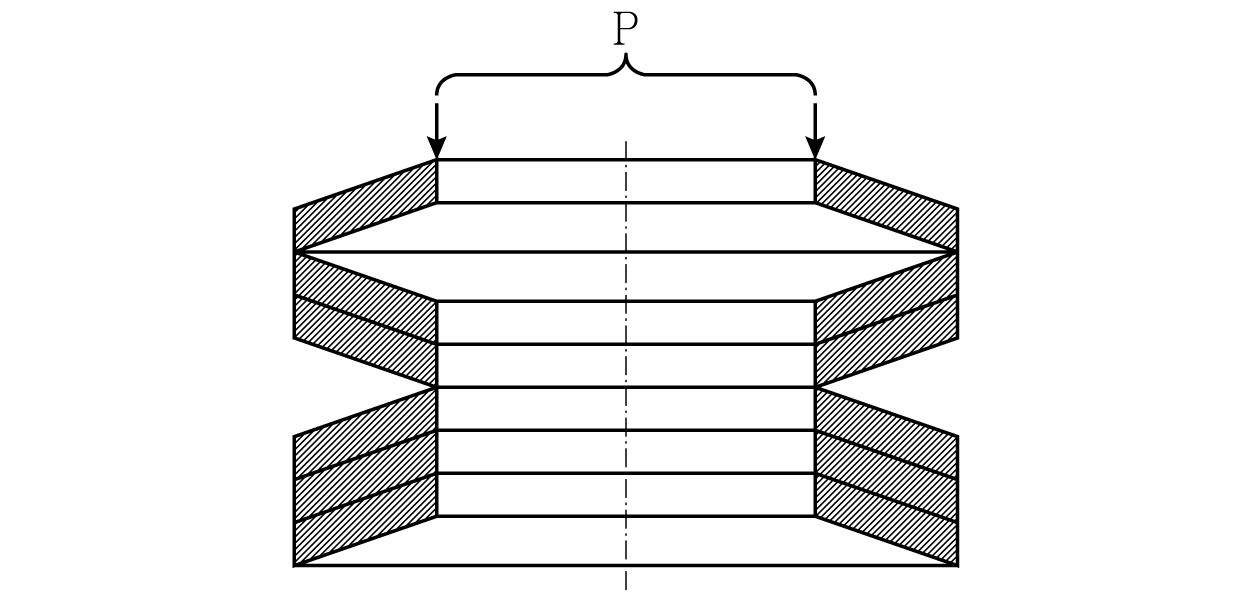

각각의 스프링 상수가 100 [N/mm]인 6개의 접시 스프링을 그림과 같이 병렬과 직렬로 조합하고, 조합된 스프링에 100 [N]의 수직 정하중($\mathrm{P}$)이 작용할 때, 처짐량[mm]은? (단, 접시 스프링의 변형은 사용 범위에서 선형이며, 스프링 자중은 무시한다)

치직각 모듈이 4, 피니언의 잇수가 30, 기어의 잇수가 70인 한 쌍의 헬리컬 기어에서 중심거리는 $100\sqrt{5}$ [mm]이다. 피니언이 240 [rpm]으로 회전하며 7.2 [kW]의 동력을 전달할 때, 피니언에 작용하는 축방향 하중[N]은? (단, $\pi$는 3으로 계산한다)
