7급 국가직 전기기기 2008년 기출문제

시행 2008-07-26 · 책형 봉 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2008 7급 국가직 전과목

자속밀도 0.9 [Wb/m²]의 평등자계 내에 길이 0.5 [m]의 도체를 자계에 직각으로 놓고, 도체를 30 [m/s]의 속도로 이동하면 이 도체에 유기되는 기전력 [V]은?

전기기기

①13.5
②16.7
③54.0
④66.7

정답 보기

정답 ① · 해설 보기

단자전압 330 [V], 전기자전류 100 [A], 회전속도 1,200 [rpm]인 직류 분권전동기의 발생 토크 [N·m]는?

(단, 전기자 저항은 0.16[Ω]이다)

전기기기

①200
②250
③300
④350

정답 보기

정답 ② · 해설 보기

3상 8극 동기발전기가 750 [rpm]으로 운전 중에 있다. 이 발전기의 극당 자속이 0.05 [Wb], 상당 권회수는 125, 권선계수가 0.8이라면 이 발전기의 상당 유기기전력 [V]은?

전기기기

①1,110
②1,150
③2,220
④2,300

정답 보기

정답 ① · 해설 보기

변압기에서 2차 무부하전압이 250 [V]이고, 정격부하시 2차 단자전압이 200 [V]일 때 전압변동률 [%]은?

전기기기

①20
②25
③75
④80

정답 보기

정답 ② · 해설 보기

변압기의 결선 특성으로 옳지 않은 것은?

전기기기

①△ － △결선은 용량 및 임피던스 특성이 같지 않을 때 순환전류가 흐른다.
②Y － Y결선은 중성점을 접지할 수 없다.
③V결선은 변압기 이용률이 86.6 [%]로 떨어지며 부하의 2차측 전압에 불평형이 생기게 된다.
④△ － Y결선은 제3 고조파 여자 전류의 통로가 있으므로 제3 고조파에 의한 장해가 적다.

정답 보기

정답 ② · 해설 보기

직류발전기에 대한 설명으로 옳지 않은 것은?

전기기기

①분권 직류발전기는 전기 화학용 전원으로 사용된다.
②차동복권 직류발전기는 전기 용접용 전원으로 사용된다.
③평복권 직류발전기는 부하에 관계없이 거의 일정한 전압을 유지하므로 여자기 전원으로 사용된다.
④직권 직류발전기는 부하에 의하여 단자전압이 현저하게 변동하므로 보통 직류전원으로 사용된다.

정답 보기

정답 ④ · 해설 보기

아래 그림은 타여자 직류전동기를 워드 레오나드방식(Ward Leonard system)으로 구동했을 때 속도에 대한 토크 및 출력 특성을 각각 나타내고 있다. 이에 대한 설명으로 옳지 않은 것은?

전기기기

①토크 및 출력 특성에서 영역(I)은 일정토크영역, 영역(Ⅱ)는 일정출력영역이라고 한다.
②기저속도(base speed)는 정격 전기자전압과 정격 계자전압을 동시에 인가한 경우의 속도이다.
③저속의 영역에서는 주자속 감소 및 전기자반작용 등으로 운전시 정류작용이 악화될 수 있다.
④별도의 장치없이 회생제동이 가능하며, 주 전동기를 포함하여 총 3대의 기기가 필요하다.

정답 보기

정답 ③ · 해설 보기

유도전동기의 슬립(slip) 측정법에 해당하는 것은?

전기기기

①동력계법
②보조발전기법
③스트로보스코프법
④프로니브레이크법

정답 보기

정답 ③ · 해설 보기

변압기의 임피던스 전압에 대한 설명으로 옳은 것은?

전기기기

①2차측을 단락하고 1차측에 전압을 가하면서 1차전류가 정격전류에 도달했을 때 1차측 전압
②2차측을 단락하고 1차측에 전압을 가하면서 1차전류가 정격전류에 도달했을 때 2차측 전압
③2차측을 개방하고 1차측에 전압을 가하면서 1차전류가 정격전류에 도달했을 때 1차측 전압
④2차측을 개방하고 1차측에 전압을 가하면서 1차전류가 정격전류에 도달했을 때 2차측 전압

정답 보기

정답 ① · 해설 보기

10.

유도전동기와 비교시 SRM(switched reluctance motor)의 장점에 해당하지 않는 것은?

전기기기

①단위 무게당 에너지 비율이 높다.
②전동기 구조가 간단하다.
③소음이 적게 발생한다.
④효율이 높다.

정답 보기

정답 ③ · 해설 보기

11.

다음 중 동기전동기의 난조방지에 가장 좋은 방법은?

전기기기

①자극수를 적게 한다.
②회전자의 관성을 크게 한다.
③자극면에 제동권선을 설치한다.
④동기리액턴스를 작게 하고 동기화력을 크게 한다.

정답 보기

정답 ③ · 해설 보기

12.

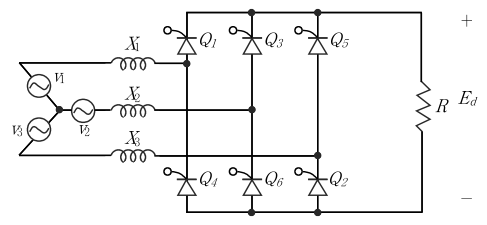

3상전원에 6개의 정류소자(SCR)를 아래 그림과 같이 결선한 경우 점호각이

α

라고 한다면 저항부하의 단자전압의 평균치는?

(단, v ＝ E_msin

ω

t이며 120 ° 위상차를 가진 3상전원이다)

전기기기

① $E_{d} = \frac{3 3}{2 π} E_{m} cos α$
② $E_{d} = \frac{3 2}{π} E_{m} (1 + cos α)$
③ $E_{d} = \frac{3 2}{2 π} E_{m} (1 + cos α)$
④ $E_{d} = \frac{3 3}{π} E_{m} cos α$

정답 보기

정답 ④ · 해설 보기

13.

4극, 60 [Hz]인 3상 유도전동기의 2차 효율이 0.85일 때 회전속도 [rpm]는?

전기기기

①1,460
②1,530
③1,620
④1,710

정답 보기

정답 ② · 해설 보기

14.

유도전동기의 슬립에 대한 설명으로 옳지 않은 것은?

전기기기

①단상 유도전동기가 3상 유도전동기보다 크다.
②극수가 작을수록 슬립은 크다.
③용량이 클수록 슬립이 작다.
④농형이 권선형보다 작다.

정답 보기

정답 ② · 해설 보기

15.

스텝 모터에 대한 설명으로 옳지 않은 것은?

전기기기

①스텝 모터의 회전각은 펄스 수에 비례한다.
②스텝 모터는 가변 릴럭턴스형과 영구자석형이 널리 사용된다.
③영구자석 스텝 모터는 관성이 작아 가변 릴럭턴스 스텝 모터보다 가속이 빠르다.
④입력명령에 따라 출력 응답을 하기 위한 피드백 시스템이 필요하지 않아 제어 시스템이 간단하다.

정답 보기

정답 ③ · 해설 보기

16.

동기발전기의 병렬운전에 대한 설명으로 옳지 않은 것은?

전기기기

①동기발전기의 병렬운전 중 기전력의 크기가 같지 않으면 무효 순환전류가 흐르고, 기전력의 위상이 다르면 동기화전류가 흐른다.
②동기발전기의 병렬운전 중 기전력의 주파수가 같지 않으면 난조의 원인이 되고, 기전력의 파형이 같지 않으면 고조파 무효순환전류가 흐른다.
③A, B 2대의 동기발전기를 병렬운전 중 B 동기발전기의 여자전류를 증가시키면 B 동기발전기의 역률은 낮아지지만, A 동기발전기의 역률은 좋아진다.
④A, B 2대의 동기발전기를 병렬운전 중 B 동기발전기의 부하분담을 줄이기 위해서는 B 동기발전기의 속도를 증가시킨다.

정답 보기

정답 ④ · 해설 보기

17.

동기전동기의 안정도를 증진하기 위한 조건으로 적합하지 않은 것은?

전기기기

①정상리액턴스를 작게 하고 단락비를 크게 한다.
②영상 및 역상 임피던스를 크게 한다.
③회전자의 관성을 크게 한다.
④자동전압 조정기의 속응도를 작게 한다.

정답 보기

정답 ④ · 해설 보기

18.

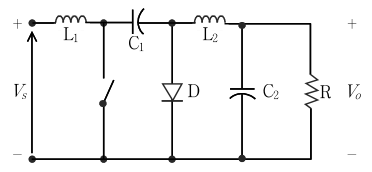

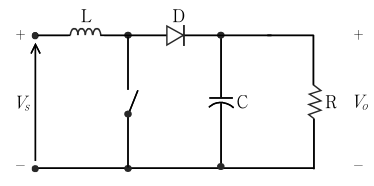

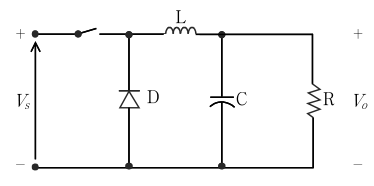

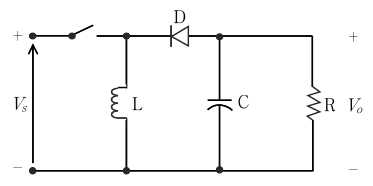

입력전압(V_s)보다 부하 R에 걸리는 출력전압(V_o)의 크기를 크게 할 수 없는 회로는?

전기기기

정답 보기

정답 ① · 해설 보기

19.

정격전압 220 [V], 정격출력 10 [kW], 4극인 3상 농형 유도전동기가 있다. 정격전압으로 기동시키면 기동전류는 정격전류의 5배, 기동토크는 정격토크의 2배였다. 기동전류를 정격전류의 3배로 제한하면 기동토크는 정격토크의 몇 [%]인가?

전기기기

①36
②52
③60
④72

정답 보기

정답 ④ · 해설 보기

20.

3,000/400 [V], 30 [kVA]인 단상변압기의 2차측을 단락하여 1차측에 300 [V]를 인가하니 2차측에 120 [A]가 흘렀다. 이 변압기의 백분율 임피던스 강하 [%]는?

전기기기

①6.25
②12.15
③13.33
④15.26

정답 보기

정답 ① · 해설 보기
