7급 국가직 전기기기 2011년 기출문제

시행 2011-07-23 · 책형 우 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2011 7급 국가직 전과목

백분율 저항강하가 3 [%], 백분율 리액턴스강하가 4 [%]인 단상변압기가 있다. 이 변압기의 전압변동률이 최대로 되는 부하역률은?

전기기기

①0.5
②0.6
③0.7
④0.8

정답 보기

전기자저항이 0.2 [Ω]인 직류 분권발전기를 1100 [rpm]으로 회전하여 단자전압을 200 [V], 전기자전류를 100 [A]로 유지하였다. 이 발전기를 동일한 단자전압 및 전기자전류로 하여 전동기로 사용할 때, 회전속도 [rpm]는?

(단, 전기자 반작용은 무시한다)

전기기기

①900
②1000
③1100
④1200

정답 보기

정답 ① · 해설 보기

60 [Hz]의 정현파 교류전원을 갖는 단상 반파 다이오드 정류회로에 부하로 3 [Ω] 저항을 연결하였다. 이 회로에 저항과 함께 인덕터를 직렬로 추가하였을 경우 이 회로의 특성에 대한 설명으로 옳지 않은 것은?

전기기기

①저항만 존재할 때보다 인덕터가 추가되면 전류의 최댓값이 줄어든다.
②인덕턴스값이 커질수록 전류의 맥동률은 좋아지나 평균전압은 감소한다.
③인덕터의 연결 후 정상상태에 도달되면 인덕터 양단의 평균전압은 영(0)으로 된다.
④직류측 전압에 음(－) 성분이 나타나 에너지 반환이 힘들어 역률이 저하된다.

정답 보기

정답 ④ · 해설 보기

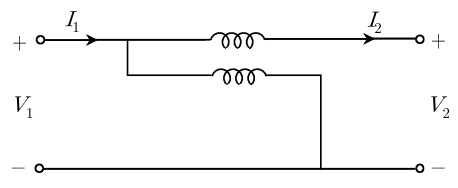

그림과 같이 정격 25 [kVA], 2400/240 [V]인 단상변압기를 승압형태로 접속하고 1차에 2400 [V]를 인가하였다. 변압기가 과부하되지 않은 상태로 2차에 공급할 수 있는 최대용량 [kVA]은? (단, 손실, 자화전류 및 누설임피던스는 무시한다)

전기기기

①25
②225
③250
④275

정답 보기

정답 ④ · 해설 보기

1차측 권선수가 1500인 변압기가 있다. 이 변압기의 2차에 있는 저항 20 [Ω]을 1차측으로 환산하였을 때 8 [kΩ]이 되었다면 2차측 권선수는?

전기기기

①70
②75
③80
④85

정답 보기

정답 ② · 해설 보기

직류기의 전기자 권선법의 특성에 대한 설명으로 옳은 것은?

전기기기

①P 극기에서 브러시의 수가 단중 중권에서는 2개, 단중 파권에서는 항상 P 개이다.
②단중 중권은 고전압 저전류에 적합하고, 단중 파권은 저전압 대전류에 적합하다.
③일반적으로 단중 중권은 전절권으로 결선하고, 단중 파권은 단절권으로 결선한다.
④단중 파권의 권선에서는 기전력의 불균일이 생기나, 단중 중권에는 기전력의 불균일이 생기지 않는다.

정답 보기

정답 ③ · 해설 보기

전부하 운전 시 변압기의 철손과 동손의 비가 1 : 2인 경우, 변압기의 효율이 최대가 되는 부하는 전부하의 약 몇 [%]인가?

전기기기

①50
②60
③70
④80

정답 보기

정답 ③ · 해설 보기

직류 분권전동기에서 공급전압의 극성을 반대로 할 경우에 대한 설명으로 옳은 것은?

전기기기

①회전방향이 변하지 않는다.
②회전방향이 반대로 된다.
③회전하지 않는다.
④발전기 동작을 한다.

정답 보기

정답 ① · 해설 보기

용량이 100 [kVA]인 단상변압기에서 철손이 1.2 [kW], 동손이 2.8 [kW]이다. 역률이 0.8일 경우 효율 [%]은?

전기기기

①94
②95.2
③96
④96.2

정답 보기

정답 ② · 해설 보기

10.

동기발전기 2대의 병렬운전에 대한 설명으로 옳지 않은 것은?

전기기기

①기전력의 크기가 다르면 무효순환전류가 흐른다.
②기전력의 위상이 다르면 동기화전류가 흐른다.
③기전력의 위상이 다르면 한쪽에서 다른 쪽 발전기로 공급되는 수수전력이 발생한다.
④기전력의 파형이 다르면 난조가 발생한다.

정답 보기

정답 ④ · 해설 보기

11.

단락비가 큰 동기발전기에 대한 설명으로 옳지 않은 것은?

전기기기

①기계가 대형이다.
②전기자 반작용이 작다.
③전압변동률이 크다.
④계자 자속이 비교적 크다.

정답 보기

정답 ③ · 해설 보기

12.

3상 동기전동기에서 위상특성 곡선에 대한 설명으로 옳지 않은 것은?

전기기기

①전동기의 위상특성 곡선에 대한 형상 때문에 V곡선이라고 한다.
②계자전류의 증감에 따라 전기자전류의 크기와 역률도 함께 변한다.
③어떤 계자전류에서 전기자전류가 최소로 되면 역률이 1로 된다.
④최소 전기자전류에 대한 계자전류보다 큰 계자전류를 흘리면 전기자전류가 지상으로 된다.

정답 보기

정답 ④ · 해설 보기

13.

동기전동기에 대한 설명으로 옳은 것은?

전기기기

①동기전동기의 토크는 공급전압에 반비례한다.
②동기전동기의 역률이 1일 때, 전기자전류가 최대로 된다.
③동기전동기의 출력이 $P_{2} (P_{2} > 0)$ , 부하각이 $δ$ 일 때, 안정운전범위 내에서 운전하기 위해서는 $\frac{d P _{2}}{d δ} < 0$ 이어야 한다.
④무부하로 운전하고 있는 동기전동기에 정격이하의 일정 부하를 걸면, 순간적으로 속도가 떨어지고 부하각이 급격히 커지지만, 단시간 동안 동요한 후 일정한 값으로 안정된다.

정답 보기

정답 ④ · 해설 보기

14.

60 [Hz], 4극, 3상 동기전동기의 최대출력이 3140 [W]일 경우, 동기 탈출토크 [N·m]는?

(단, 고정자 손실은 무시하며, 계자전류는 일정하다)

전기기기

①16.7
②18.7
③20.7
④22.7

정답 보기

정답 ① · 해설 보기

15.

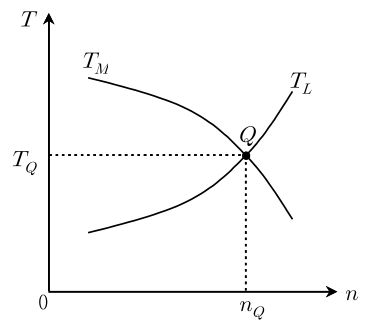

그림과 같이 횡축을 속도

n

으로, 종축을 토크

T

로 한 유도전동기 속도－토크곡선

T_{M}

및 부하의 속도－토크 곡선

T_{L}

을 가정할 때, 유도전동기 속도-토크 곡선

T_{M}

과 부하 속도-토크 곡선

T_{L}

의 교점

Q

가 안정운전점인 경우에 성립하는 관계식은?

전기기기

① $\frac{d T _{M}}{d n}$ < $\frac{d T _{L}}{d n}$
② $\frac{d T _{M}}{d n}$ > $\frac{d T _{L}}{d n}$
③ $\frac{d T _{M}}{d n}$ ＝ $\frac{d T _{L}}{d n}$
④ $\frac{d T _{M}}{d n}$ ＋ $\frac{d T _{L}}{d n}$ ＝ 0

정답 보기

정답 ① · 해설 보기

16.

60 [Hz], 8극, 기계적 출력 12 [kW]인 3상 유도전동기가 720 [rpm]으로 회전하면, 회전자 동손 [kW]과 회전자 효율 [%]은?

회전자 동손[kW] 회전자 효율[%]

전기기기

①1.5 80
②3 80
③1.5 90
④3 90

정답 보기

정답 ② · 해설 보기

17.

정격 100 [kW], 단자전압 380 [V], 60 [Hz], 4극인 3상 권선형 유도전동기가 1710 [rpm]으로 운전되고 있다. 동일한 부하토크에서 1440 [rpm]으로 운전하려면 2차회로에 추가해야 할 외부저항 [Ω]은? (단, 2차회로는 Y결선이며, 각 상의 2차 저항값은 0.4 [Ω]이다)

전기기기
