7급 국가직 전기기기 2013년 기출문제

직류 직권전동기에서 부하전류가 100 [A]일 때 1,000 [rpm]으로 10 [kg·m]의 토크가 발생했다. 부하토크가 5 [kg·m]로 감소하면 부하전류 [A]는? (단, 회전수는 변동이 없다)

동기발전기에서 무부하 유기기전력과 전기자전류가 동상인 경우의 전기자반작용은?

유도전동기의 2차여자 제어법에 대한 설명으로 옳지 않은 것은?

변압기의 와전류손을 줄이기 위한 방법으로 옳지 않은 것은?

정격 480 [V], 125 [hp], 4극, Y결선된 3상 동기전동기가 사이클로컨버터(cycloconverter)에 의하여 300 [rpm]에서 1200 [rpm]의 범위로 제어될 때, 입력전류의 주파수 [Hz] 범위는?

철손 2.5 [kW], 전부하동손 2.0 [kW]인 변압기가 매일 무부하로 8시간, 50 [%] 정격으로 8시간, 전부하로 8시간 운전되고 있다. 1일의 총손실 [kWh]은? (단, 다른 손실은 무시한다)

3상 동기형 릴럭턴스전동기에 대한 설명으로 옳지 않은 것은?

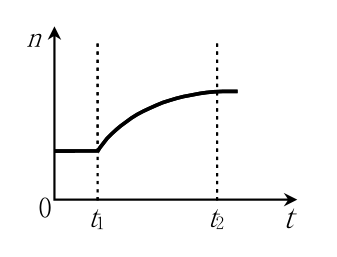

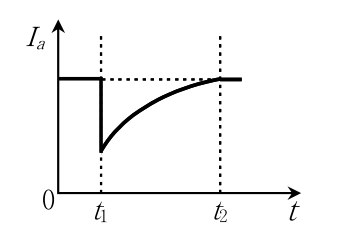

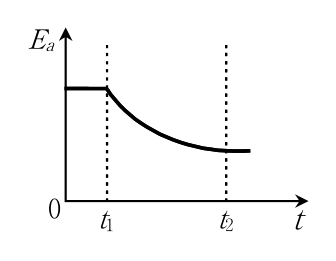

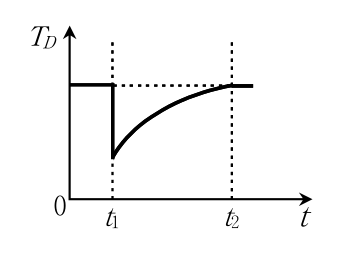

일정 전압의 직류전원을 인가한 직류 분권전동기로 일정 토크 부하를 구동하고 있다. 시간 t₁에 전기자에 직렬로 저항을 삽입하였더니 과도상태를 거쳐 시간 t₂에 정상상태에 도달하였다. 전동기 구동특성의 변화를 나타낸 그림 중 옳지 않은 것은? (단, E_a는 전기자 유기기전력, I_a는 전기자전류, T_D는 발생토크, n은 회전속도, t는 시간이며, 전동기의 자기포화 및 전기자반작용은 무시한다)

정격 3000 [V], 55 [Hz], 8극, 100 [kW]의 3상 유도전동기가 있다. 전부하에서 2차동손이 6 [kW], 기계손이 4 [kW]라고 한다. 전부하 회전수 [rpm]는?

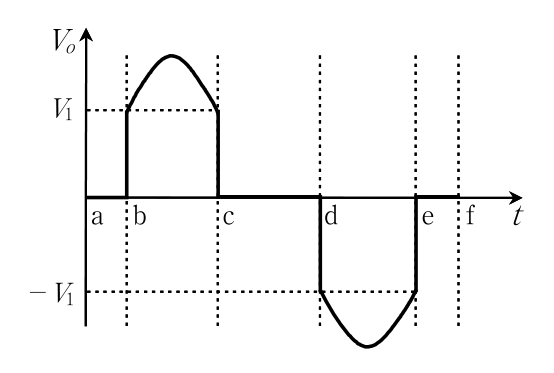

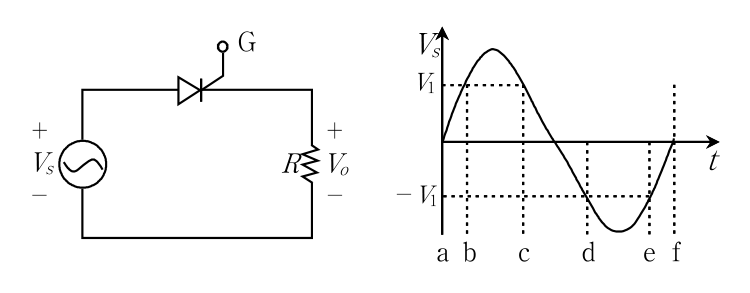

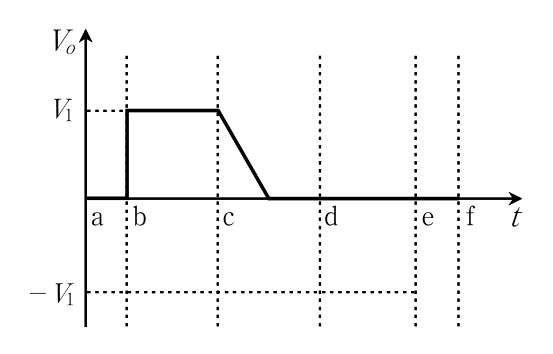

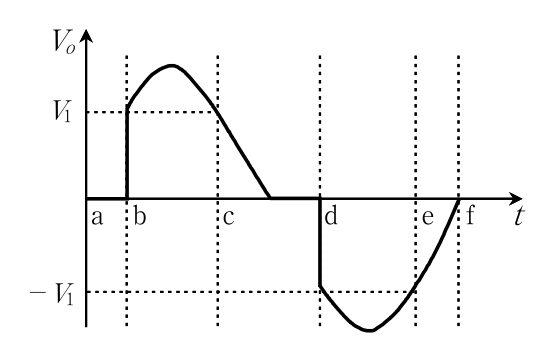

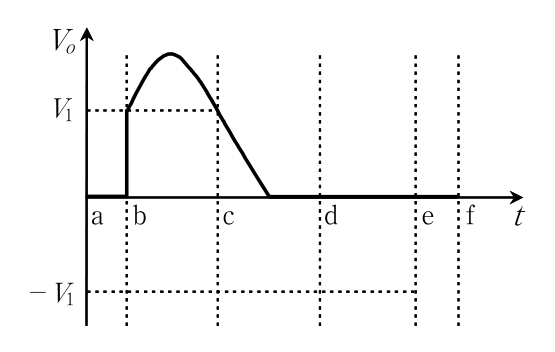

다음 그림은 SCR(silicon controlled rectifier)를 이용한 회로이다. 이 회로에 입력 전압(V_s)을 사인파형태로 인가하고, SCR 게이트에 점호신호가 b점과 d점에서 인가되었다고 가정하자. 부하(R)에서 나타나는 전압(V_o)의 파형으로 옳은 것은? (단, 게이트 인가신호는 SCR 점호에 충분한 크기와 폭이며, SCR은 이상적이다)

단상 유도전동기의 특성으로 옳지 않은 것은?

정격전압 100 [V], 정격출력 10 [kW]인 직류 분권발전기의 전압변동률이 5 [%]일 때, 전기자전류 [A]와 전기자저항 [Ω]은?

(단, 전기자반작용은 무시한다)

전기자전류 [A] 전기자저항 [Ω]

변압기의 2차측을 개방하고 1차측에 정격주파수의 정격전압을 가했을 때, 구할 수 없는 것은? (단, 권선저항 및 누설리액턴스에 의한 전압강하는 무시한다)

동기전동기의 특성으로 옳지 않은 것은?

정격전압 100 [V], 정격출력 10 [kW]인 직류 분권발전기 2대를 병렬로 연결하여 부하에 150 [A]의 전류를 공급하고 있다. 전기자저항이 각각 R_A ＝ 0.2 [Ω], R_B ＝ 0.3 [Ω]일 때, 각 발전기의 분담전류 I_A 및 I_B [A]는? (단, 두 발전기의 유기기전력은 일정하며, 브러시 접촉저항에 의한 전압강하 및 전기자반작용에 의한 전압강하는 무시한다)

I_A I_B

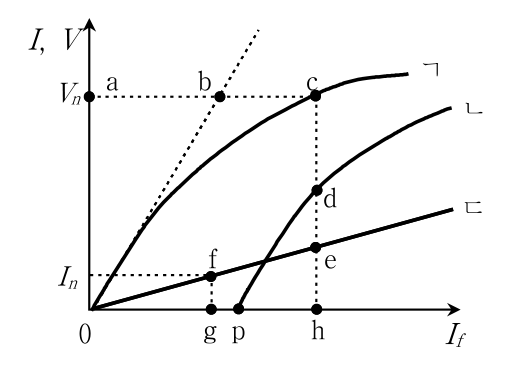

다음 그림은 동기발전기의 특성곡선을 나타내고 있다. 이 특성곡선에 대한 설명으로 옳지 않은 것은? (단, V_n은 정격전압, I_n은 정격전류를 나타낸다)

정격 500 [kVA], 3,300/200 [V]인 단상변압기 2대의 백분율임피던스 강하가 각각 1.5 [%]와 2.5 [%]이다. 단상변압기 2대를 병렬로 연결하면 변압기의 병렬합성용량 [kVA]은?

정격출력 100 [kW], 부하손/고정손의 비가 3인 직류 타여자발전기의 정격운전시 효율이 90 [%]이다. 이 발전기의 출력이 정격의 1/3로 되었을 때의 효율 [%]은? (단, 부하손/고정손의 비는 변동이 없다)

단상 유도전동기에 대한 설명으로 옳지 않은 것은?

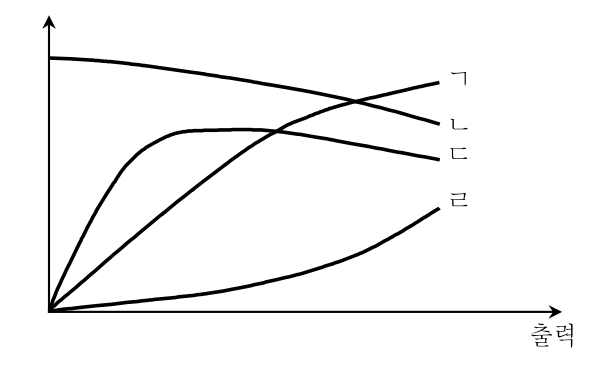

다음 그림은 유도전동기에 기계적인 부하를 가했을 때, 출력에 대한 슬립, 속도, 토크, 효율의 변화를 나타내는 특성곡선이다. 이 특성곡선 중 효율을 의미하는 곡선은?
