7급 국가직 전기기기 2014년 기출문제

시행 2014-07-26 · 책형 A · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2014 7급 국가직 전과목

일반 농형 유도전동기에 비해 이중 농형 유도전동기의 특징으로 옳은 것은?

기동전류 기동토크

전기기기

①크다 크다
②크다 작다
③작다 크다
④작다 작다

정답 보기

정답 ③ · 해설 보기

3상 동기전동기의 기동법에 해당하지 않는 것은?

전기기기

①원동기 기동
②제동권선 기동
③전전압 기동
④주파수 제어 기동

정답 보기

정답 ③ · 해설 보기

직류분권발전기에서 회전 방향을 반대로 할 경우 직류분권발전기의 동작으로 옳은 것은?

전기기기

①발전하지 않는다.
②동일하게 발전한다.
③반대극성으로 발전한다.
④과전압이 유기된다.

정답 보기

정답 ① · 해설 보기

3상 유도전동기의 속도제어에 대한 설명으로 옳지 않은 것은?

전기기기

①
공급전압주파수이 일정하도록 주파수를 변화시켜서 속도를 제어하는 방법은 공극자속이 거의 일정하다.
②2차 저항을 가변하여 속도를 제어하는 방법은 권선형 유도전동기에만 적용할 수 있다.
③극수를 변환하여 속도를 제어하는 방법은 소형 유도전동기에 주로 적용된다.
④토크는 공급전압에 정비례하므로 전압을 감소시키면 속도가 감소한다.

정답 보기

정답 ④ · 해설 보기

직류직권전동기에 교류전압을 인가하였을 경우 직류직권전동기의 동작으로 옳은 것은?

전기기기

①정·역 방향으로 진동한다.
②직류전압을 인가한 경우와 같은 방향으로 회전한다.
③직류전압을 인가한 경우와 반대 방향으로 회전한다.
④동작하지 않는다.

정답 보기

정답 ② · 해설 보기

정격출력 10[kW], 정격전압 200[V], 정격회전수 1500[rpm]인 직류직권발전기가 있다. 회전수를 1200[rpm]으로 감속하고 같은 크기의 부하전류를 흘렸을 경우, 단자전압[V]은? (단, 전기자 저항과 계자 저항의 합은 0.1[Ω]이다)

전기기기

①150
②159
③164
④205

정답 보기

정답 ② · 해설 보기

동기기에서는 고정자의 회전자계 자축이 회전자의 회전자계 자축보다 앞설 수도 있고 뒤질 수도 있다. 고정자의 회전자계 자축이 회전자의 회전자계 자축보다 앞설 경우(a)와 뒤질 경우(b) 동기기의 동작으로 옳은 것은?

(a) (b)

전기기기

①발전기 전동기
②발전기 제동기
③전동기 발전기
④제동기 전동기

정답 보기

정답 ③ · 해설 보기

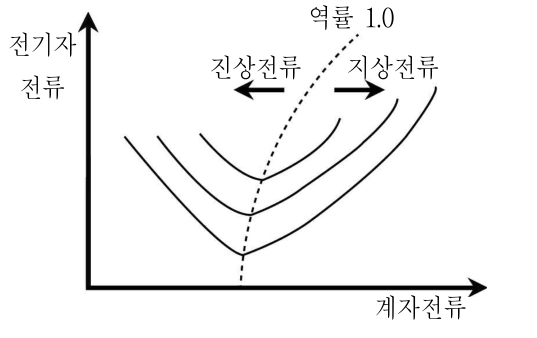

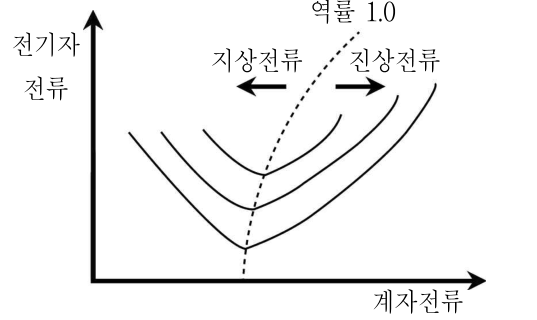

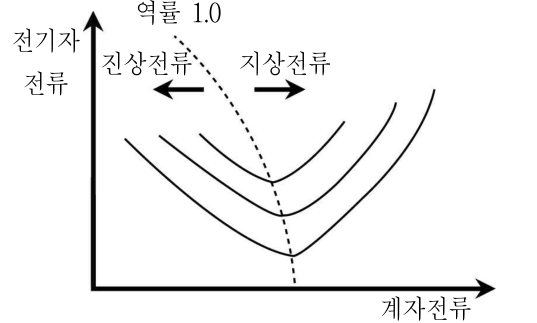

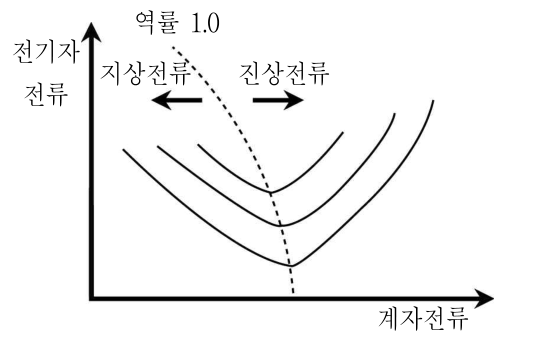

다음 그림 중 동기전동기의 V곡선으로 옳은 것은?

전기기기

정답 보기

정답 ② · 해설 보기

변압기 1차 코일의 권수와 1차 인가전압의 주파수를 2배로 하였을 경우, 변압기의 여자전류와 최대자속은? (단, 1차 인가전압의 크기는 변화가 없으며, 자기포화는 무시한다)

전기기기

①여자전류가 $\frac{1}{8}$ 배로 감소하고, 최대자속이 $\frac{1}{4}$ 배로 감소한다.
②여자전류가 $\frac{1}{8}$ 배로 감소하고, 최대자속이 $\frac{1}{2}$ 배로 감소한다.
③여자전류가 $\frac{1}{4}$ 배로 감소하고, 최대자속이 $\frac{1}{4}$ 배로 감소한다.
④여자전류가 $\frac{1}{4}$ 배로 감소하고, 최대자속이 $\frac{1}{2}$ 배로 감소한다.

정답 보기

정답 ① · 해설 보기

10.

출력 30[kW], 80[Hz]인 권선형 4극 3상 유도전동기의 전부하 시 회전수는 2000[rpm]이다. 동일 토크에서 1600[rpm]으로 회전시키기 위해 2차 회로에 삽입해야 할 외부저항[Ω]은? (단, 2차 회로는 Y결선이고, 각 상의 저항은

r_{2}

이다)

전기기기

① $\frac{r _{2}}{3}$
② $\frac{r _{2}}{2}$
③ $r_{2}$
④ $2 r_{2}$

정답 보기

정답 ③ · 해설 보기

11.

펄스폭 변조(PWM) 방식에 대한 설명으로 옳지 않은 것은?

전기기기

①듀티비가 클수록 부하로 흐르는 전류의 크기가 커진다.
②오프(off) 시간이 길어지면 듀티비가 커진다.
③듀티비는 온(on) 시간을 PWM 주기로 나눈 값이다.
④PWM 주기를 고정하고 주기 내에서 온(on)/오프(off) 시간을 변조하는 방식이다.

정답 보기

정답 ② · 해설 보기

12.

유니버설전동기에 대한 설명으로 옳지 않은 것은?

전기기기

①직류전원과 교류전원에서 모두 사용할 수 있는 전동기이다.
②직류분권전동기와 같은 구조를 가지고 있다.
③같은 정격의 유도전동기에 비해 높은 토크를 갖는다.
④60[Hz] 교류전원을 인가하더라도 무부하에서 12000[rpm] 이상으로 운전 가능하다.

정답 보기

정답 ② · 해설 보기

13.

공급전압이 V이며, 부하

T_{L}

을 인가하여 N[rpm]의 속도로 회전하는 직류분권전동기에 대한 설명으로 옳지 않은 것은?

전기기기

①전기자권선에 연결된 직렬저항을 증가시키면 속도가 감소한다.
②계자권선에 연결된 직렬저항을 감소시키면 속도가 감소한다.
③공급전압을 V 이하로 감소시키면 역기전력이 감소한다.
④부하를 $T_{L}$ 이상으로 증가시키면 전기자전류가 감소한다.

정답 보기

정답 ④ · 해설 보기

14.

SRM(Switched Reluctance Motor)에 대한 설명으로 옳지 않은 것은?

전기기기

①회전자의 위치를 알기 위한 센서가 필요하다.
②회전자와 고정자는 모두 돌극 구조이며 철심으로 이루어져 있다.
③회전각에 따른 인덕턴스의 변화율은 토크와 비례한다.
④고정자와 회전자에 모두 권선이 되어 있다.

정답 보기

정답 ④ · 해설 보기

15.

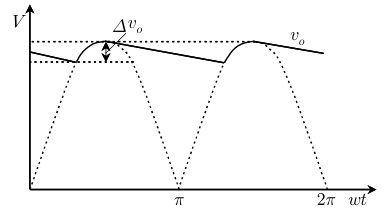

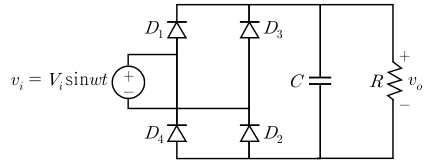

다음은 단상전파 정류회로와 이 회로의 출력전압 파형이다. 이때 출력전압의 리플을 감소시키는 방법으로 옳지 않은 것은?

전기기기

①전원전압의 크기를 증가시킨다.
②전원주파수를 증가시킨다.
③커패시터의 용량을 증가시킨다.
④시정수를 크게 한다.

정답 보기

정답 ① · 해설 보기

16.

정격용량 900[kVA], 정격전압

10003

[V], 60[Hz]인 8극 3상 동기발전기의 단락비가 1.2이고, 여자전류 150[A]에서 무부하 유기기전력이

10003

[V]라면 단락전류[A]는?

전기기기

①360
②480
③600
④720

정답 보기

정답 ① · 해설 보기

17.

권선비가 1 : 3인 이상적인 변압기의 2차 출력단에 브리지 정류회로를 연결하였을 때, 100[V_rms]의 입력전압을 변압기 1차측에 인가하면 정류회로의 평균출력전압[V]은?

전기기기

① $\frac{300 2}{π}$
② $\frac{450 2}{π}$
③ $\frac{600 2}{π}$
④ $\frac{900 2}{π}$

정답 보기

정답 ③ · 해설 보기

18.

변압기의 철손이 P_i, 전부하동손이 P_c이다. 정격부하의

\frac{1}{m}

배인 부하를 연결하였을 때 전손실은?

전기기기

① $\frac{1}{m} P_{i} + P_{c}$
② $\frac{1}{m ^{2}} P_{i} + P_{c}$
③ $P_{i} + \frac{1}{m} P_{c}$
④ $P_{i} + \frac{1}{m ^{2}} P_{c}$

정답 보기

정답 ④ · 해설 보기

19.

정격용량 11[kVA], 정격전압 2200/220[V], 60[Hz]인 배전용 변압기가 전부하에서 운전 중에 있다. 이때 2차측 부하 임피던스를 1차측으로 환산한 값[Ω]은? (단, 이상변압기로 가정한다)

전기기기

①110
②220
③330
④440

정답 보기

정답 ④ · 해설 보기

20.

출력 7.5[kW], 60[Hz]인 8극 3상 유도전동기의 전부하 운전 시 2차측 동손이 500[W]이다. 이때 2차측 입력[W]과 슬립[%]은? (단, 다른 손실은 무시한다)

2차측 입력[W] 슬립[%]

전기기기

①7000 6.67
②7000 7.14
③8000 6.25
④8000 6.67

정답 보기

정답 ③ · 해설 보기
