7급 국가직 전기기기 2016년 기출문제

정격출력 15 [kW], 정격전압 200 [V]의 직류 타여자 발전기가 있다. 전기자저항 0.08 [Ω], 브러시의 총 전압강하 2 [V]라면, 이 발전기의 전압변동률[%]은? (단, 발전기의 회전수, 여자전류는 부하의 대소에 관계없이 일정하다)

다이오드를 사용한 브릿지형 단상전파 정류회로에서 평균 직류전압 90 [V]를 얻으려고 한다. 다이오드에 걸리는 최대 역전압[V]으로 가장 가까운 값은? (단, 다이오드 내 전압강하는 무시한다)

변압기의 1차측에 정현파 전압이 인가되면 자속은 정현파이지만, 여자전류에는 주로 3차 고조파에 의한 왜곡이 발생한다. 그 이유로 옳은 것은?

이상적인 변압기의 조건으로 옳지 않은 것은?

단상 전동기의 종류에서 작동원리가 다른 것은?

이상적인 단상변압기의 1차측 권선수는 100 [회], 2차측 권선수는 400 [회]이고, 1차측 권선이 200 [V], 60 [Hz] 전원에 연결되어 있다. 2차측 권선이 지상역률 0.8, 10 [A]의 부하에 연결될 때, 1차측 전류[A]와 부하에서 소비되는 전력[kW]은?

1차측 전류[A] 부하에서 소비되는 전력[kW]

3상 유도전동기의 입력전력이 60 [kW]이고, 고정자 동손이 1 [kW]이다. 이 전동기가 10 [%]의 슬립으로 운전하고 있을 때 발생되는 기계적 출력[kW]과 회전자 동손[kW]은? (단, 철손은 무시한다)

기계적 출력[kW] 회전자 동손[kW]

그림은 직류전동기 종류에 따른 부하전류와 회전수의 관계를 비교한 특성곡선이다. ㉣ 곡선과 같은 회전수 특성을 갖는 직류전동기는?

유도발전기와 동기발전기의 차이점에 대한 설명으로 옳지 않은 것은?

설계등급이 A급인 3상 유도전동기가 주파수 60 [Hz], 정격 회전수 1746 [rpm]으로 운전되고 있다. 이 전동기의 극수와 전부하 슬립[%]은?

극수 전부하 슬립[%]

변압기에서 발생하는 손실에 대한 설명으로 옳지 않은 것은?

직류 분권전동기가 일정한 속도로 회전하고 있을 때, 계자권선의 저항을 증가시키면 일어나는 현상은?

8극, 60 [Hz], 100 [kW] 유도전동기의 전부하 슬립이 5 [%]라면, 전부하 회전수[rpm]는?

직류발전기의 전력은 기계적인 입력$(P_m)$과 전기적인 출력$(P_e)$ 및 손실$(P_l)$로 구분될 수 있다. 직류발전기의 규약효율$({\eta }_G)$을 구하는 식은?

직류기의 전기자반작용에 대한 설명으로 옳지 않은 것은?

동기전동기에 대한 설명으로 옳지 않은 것은?

정격전압 300 [V], 전부하 전기자전류 50 [A], 전기자저항 0.2 [Ω]인 직류 분권전동기가 있다. 이 전동기의 기동전류를 전부하 전기자전류의 120 [%]로 제한시키기 위해 필요한 기동저항기의 저항값[Ω]은?

역률 0.9에서 전부하 효율이 90 [%]인 30 [kVA]의 단상변압기가 3/4 부하일 때 효율이 가장 높다면, 전부하에서의 철손(P_i)과 동손(P_c)의 값[W]은?

P_i [W] P_c [W]

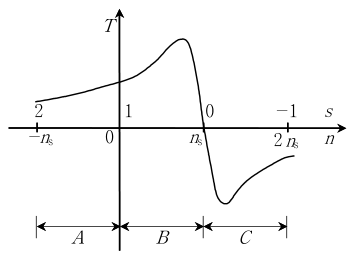

그림은 유도기의 3가지 동작모드를 나타낸 속도－토크 특성곡선이다. 회생제동(regenerating braking)을 시키기 위한 동작모드 구간으로 옳은 것은?

그림은 폭이 좁고 깊이가 깊은 슬롯 형상을 사용하는 농형 유도전동기의 전형적인 회전자 치/슬롯 형상 예이다. 이와 같은 슬롯 형상을 사용하는 이유로 옳지 않은 것은?
