7급 국가직 전기기기 2017년 기출문제

8극, 전기자 도체수 500개, 단중 중권인 직류 분권 발전기가 600 [rpm]으로 회전할 때, 유기 기전력이 100 [V]이다. 1극당 자속[Wb]은?

극수 $P$인 3상 유도 전동기가 전원주파수 $f$ [Hz], 회전자 슬립 $s$, 회전자 출력 토크 $T$ [N·m]로 구동되고 있을 때, 회전자 저항 손실[W]은? (단, 회전자의 기계적 손실은 무시한다)

3상 유도 전동기의 속도-토크 특성곡선에 대한 설명으로 옳지 않은 것은?

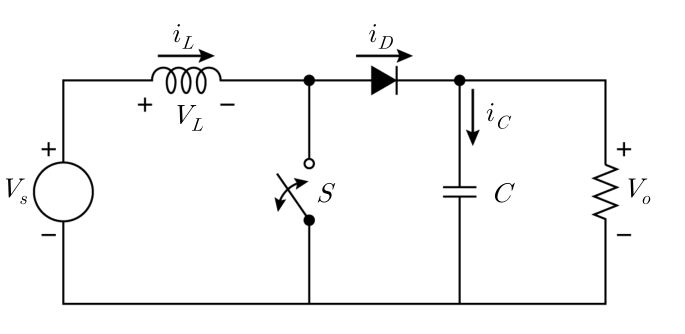

다음 회로에서 스위치 S에 인가되는 시비율(Duty Ratio) D가 0.75이고 입력전압 $V_s$가 12 [V]일 경우, 출력전압 $V_o$ [V]는? (단, 스위치 및 다이오드의 전압강하는 무시한다)

2극, 3상 유도 전동기가 전원주파수 60 [Hz], 입력 전력 15 [kW], 상전류 20 [A], 회전속도 3,564 [rpm]로 부하 운전 중이다. 고정자 권선의 상저항이 0.2 [Ω]라면, 회전자 동손 [W]은? (단, 철손은 무시한다)

축 출력 93.5 [kW], 4극, 60 [Hz], 3상 유도 전동기가 전부하에서 회전속도 1,746 [rpm]으로 운전되고 있다. 고정자 동손이 3 [kW], 회전 손실(Rotational Loss)이 3.5 [kW]라면, 축 출력과 입력 전력 간의 전동기 효율[%]은? (단, 철손은 회전손실에 포함된다)

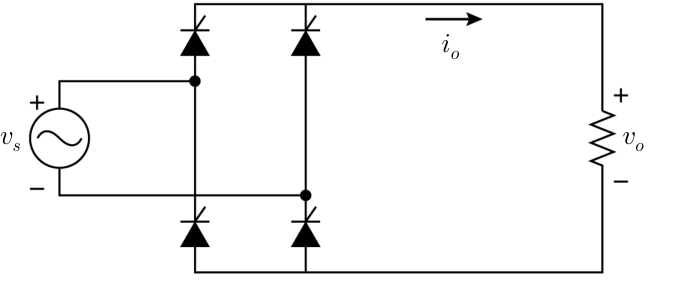

다음 그림의 단상전파 위상제어 정류회로에서 전원전압 ${\upsilon }_s$는 200 [V], 주파수 $f$는 60 [Hz]이다. 사이리스터의 지연각 $\alpha$가 60 °일 때, 출력전압 ${\upsilon }_o$의 최댓값[V]과 평균값[V]은? (단, 사이리스터에서의 전압강하는 무시한다)

최댓값 평균값

영구자석 전동기는 회전자에 부착되는 영구자석의 위치에 따라 표면 부착형(Surface-mounted) 영구자석 전동기와 매입형(Interior) 영구자석 전동기로 분류된다. 이에 대한 설명으로 옳은 것만을 모두 고른 것은?

ㄱ. 매입형 영구자석 전동기는 릴럭턴스 토크를 이용 가능하나, 표면 부착형 영구자석 전동기는 릴럭턴스 토크를 이용할 수 없다.

ㄴ. 매입형 영구자석 전동기의 경우 q축 인덕턴스가 d축 인덕턴스보다 더 크다.

ㄷ. 매입형 영구자석 전동기의 릴럭턴스 토크를 이용하려면, 음(－)의 q축 전류를 고정자에 공급해야 한다.

정격전압 100 [V], 부하전류 52 [A]일 때, 회전속도 1,800 [rpm]인 직류 분권 전동기의 속도 변동률[%]은? (단, 전기자 저항은 0.02 [Ω], 계자 저항은 50 [Ω]이고, 전기자 반작용 및 브러시 접촉에 의한 전압강하는 무시한다)

극 피치가 0.2 [m]인 선형 유도 전동기(Linear Induction Motor)에 10 [Hz]의 전원이 인가되고 있다. 슬립 30 [%]으로 운전 중일 때, 선형 유도 전동기의 이동속도[m/s]는?

6극, 정격 회전수 1,200 [rpm]의 3상 동기 발전기와 병렬 운전하는 8극, 3상 동기 발전기의 정격 회전수[rpm]는?

동기 전동기의 제동 권선에 대한 설명으로 옳지 않은 것은?

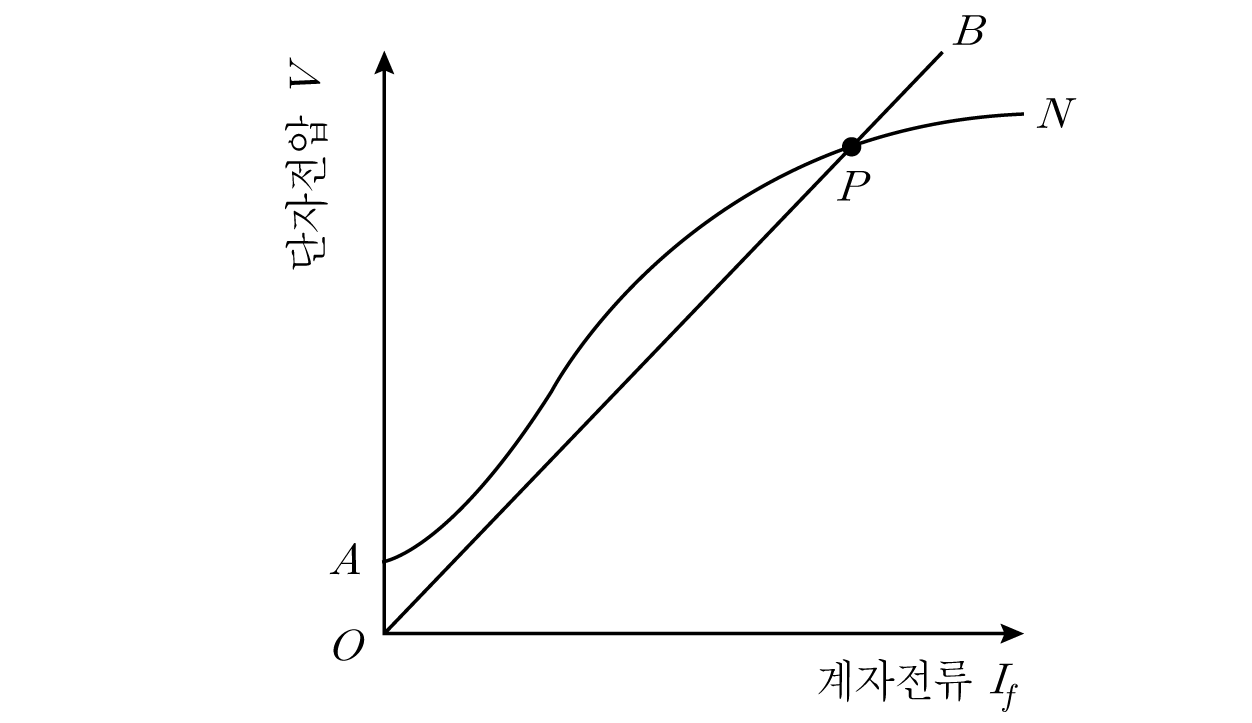

다음 그림은 직류 분권 발전기의 특성곡선이다. 이에 대한 설명으로 옳지 않은 것은?

회전수 600 [rpm]으로 회전하는 직류 타여자 전동기에 전기 동력계를 연결하여 측정할 때, 전기 동력계의 저울이 5 [kg]를 가리켰다. 이 전동기의 출력[W]은? (단, 전기 동력계의 암 길이는 0.6 [m]이다)

백분율 저항 강하가 3 [%], 백분율 리액턴스 강하가 4 [%]인 단상 변압기에서 전압변동률이 최대가 되는 부하 역률과 전압변동률이 최소가 되는 부하 역률은? (단, 리액턴스 부하는 유도성이다)

전압변동률이 최대가 되는 부하 역률

전압변동률이 최소가 되는 부하 역률

400 [kVA] 변압기가 153 [kW], 역률 0.9의 부하에 연결되어 이미 구동 중이다. 이 변압기의 잔여용량에 대한 부하율을 75 [%] 이하로 유지하면서, 변압기 용량을 증설하지 않고 추가로 사용할 수 있는 부하 중 가장 큰 것은?

3,000/300 [V], 30 [kVA]인 단상 변압기에서, 2차 단락전류 200 [A]이 흐를 때의 1차 단자 전압이 600 [V]이라면, 이 변압기의 백분율 임피던스 강하[%]는?

단상 탭 전환 변압기의 2차측 110 [V] 단자에 2 [Ω]의 저항을 접속하고, 1차측에 1,250 [V]을 인가했을 때, 1차 전류가 1 [A] 흘렀다. 이때 2차측 전류[A]는? (단, 변압기의 내부 임피던스 및 손실은 무시한다)

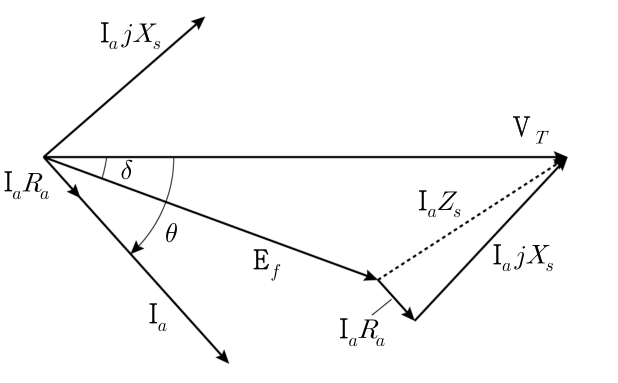

다음 그림의 동기기 페이저도와 관련되는 현상은? (단, ${\mathrm{V}}_T$는 동기기 단자전압, ${\mathrm{E}}_f$는 유기 기전력이고, 전기자전류 ${\mathrm{I}}_a$의 방향은 동기기로 들어가는 방향이다)

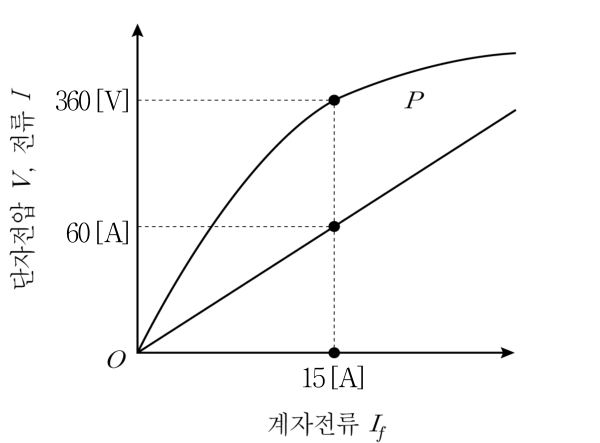

다음 그림은 정격전압 360 [V], 정격출력 $7.2\sqrt{3}$ [kVA]인 3상 동기 발전기의 특성곡선이다. 이 발전기의 단락비 및 동기 임피던스[Ω]는? (단, 전기자권선은 Y결선이다)

단락비 동기 임피던스
