7급 국가직 전기기기 2020년 기출문제

변압기의 효율과 전일효율에 대한 설명으로 옳은 것은?

타여자 발전기가 1,200 [rpm]으로 회전하여 150 [V]의 기전력을 발생하는 데 필요한 여자전류 $I_1$[A]와 600 [rpm]으로 회전하여 120 [V]의 기전력을 발생하는 데 필요한 여자전류 $I_2$[A]의 비($I_1$ : $I_2$)는? (단, 자기회로의 포화현상은 무시한다)

동기전동기의 전기자 반작용에 대한 설명으로 옳은 것은?

직류전동기의 회전 특징에 대한 설명으로 옳지 않은 것은? (단, 전기자 반작용은 무시한다)

50 [kW], 200 [V]인 직류 분권발전기의 회전수는 500 [rpm], 전기자저항과 계자저항은 각각 0.02 [Ω], 40 [Ω]이다. 이 발전기를 200 [V], 50 [kW]인 분권전동기로 사용할 때, 전동기의 속도[rpm]는? (단, 소수점 첫째 자리에서 반올림할 것)

동일 정격의 동기발전기 2대를 병렬운전하여 1,000 [A]의 전류를 지상 역률 0.6의 부하에 공급하고 있다. 각 500 [A]씩 전류를 분담해서 운전하는 중에 1대의 여자를 증가시켜 600 [A]가 되면 다른 1대의 무효분 전류[A]는? (단, 부하의 변화는 없으며, 소수점 첫째 자리에서 반올림할 것)

역률 0.6, 4,000 [kVA]의 3상 유도성 부하에 병렬로 동기조상기를 접속하여 합성 역률을 0.8로 개선하고자 할 때, 조상기 용량[kVA]은?

4.6 [kW], 100 [V]인 직류 분권발전기가 전부하 효율 80 [%]로 운전하고 있다. 계자전류가 4 [A]라고 할 때, 전기자저항[Ω]은? (단, 철손 및 기계손의 합은 250 [W]이며, 표류부하손은 무시한다)

권수비 a인 단상 변압기 3대를 $\Delta$-Y결선하고, 무유도성 부하를 Y결선하여 1차측에 V₀ [V]을 공급하는 경우 2차측에 선전류 300 [A]가 흐른다. 변압기 결선을 Y-$\Delta$로 변경할 때, 2차측 선전류[A]는? (단, 변압기 내의 전압강하 및 손실은 무시한다)

극수 8, 60 [Hz]인 3상 유도전동기의 전부하 운전 시 2차 회로의 주파수가 3 [Hz]이고 2차측 동손이 600 [W]일 때, 기계적 출력 $P_0$ [kW]와 발생 토크 $\tau$ [N·m]는? (단, 기타 손실은 무시한다)

$P_0$ $\tau$

타여자 직류발전기의 특성에 대한 설명으로 옳지 않은 것은?

반도체로 구성된 전력변환장치에서 사용되는 SCR의 특성에 대한 설명으로 옳은 것은?

3상 유도전동기의 최대 토크를 ${\tau }_m$, 최대 토크를 발생하는 슬립을 $s_m$, 2차측 저항을 $R_2$라고 할 때, ${\tau }_m$, $s_m$, $R_2$ 사이의 관계로 옳은 것은?

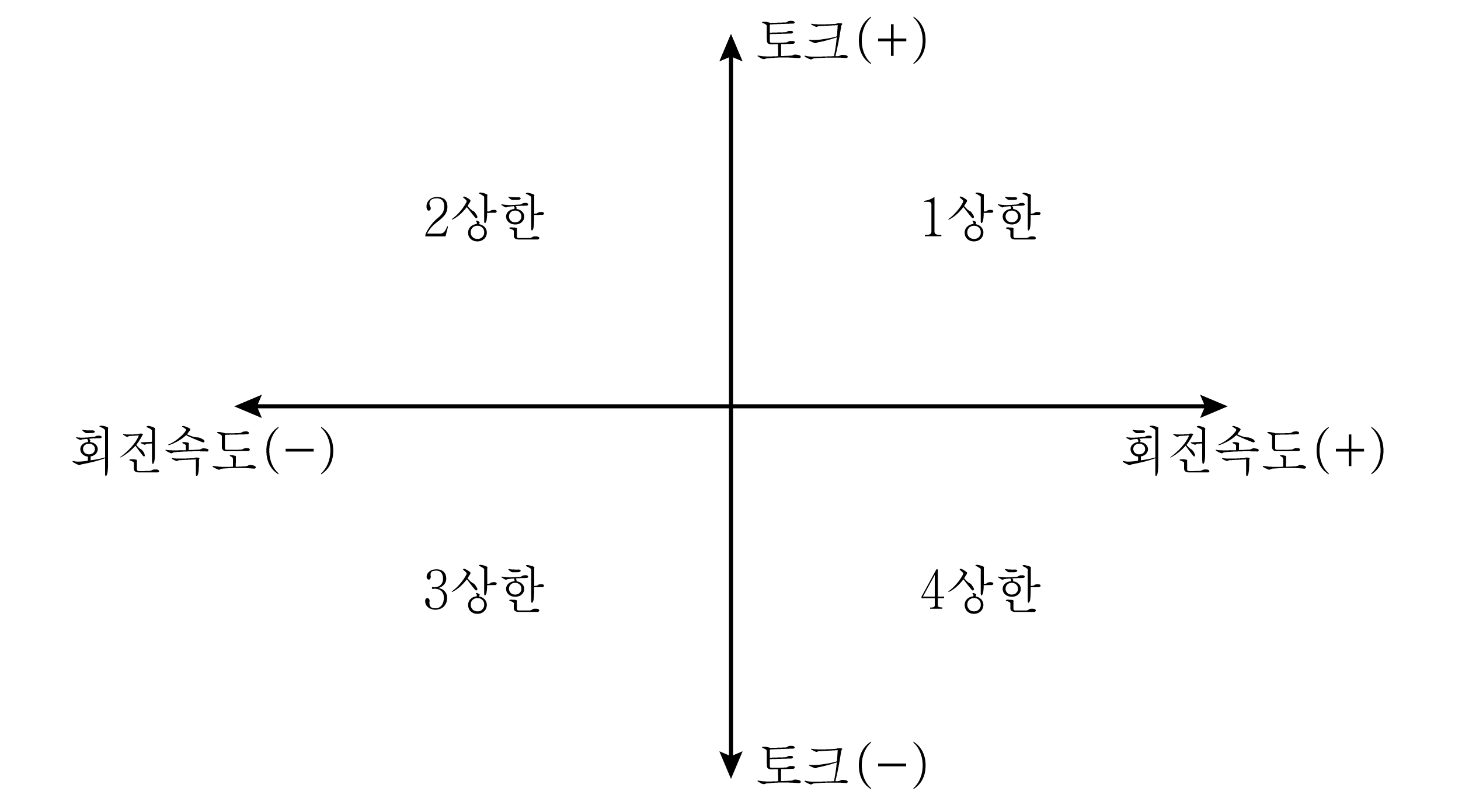

그림과 같은 유도전동기의 운전영역에 대한 설명으로 옳지 않은 것은? (단, 정상적인 전동기 동작영역은 1상한이다)

30 [kVA], 3,300/200 [V] 3상 변압기의 2차측 임피던스는 0.02 [Ω]이다. 변압기의 2차측에 3상 단락이 발생하는 경우 2차측 단락전류[A]는? (단, $\sqrt{3}$ ＝ 1.73이고, 소수점 첫째 자리에서 반올림할 것)

동기발전기에서 정격전압이 $V_n$[V], 정격전류가 $I_n$[A], 동기임피던스가 $Z_S$[Ω]일 때, 옳지 않은 것은? (단, $V_n$은 선간전압이다)

전기자저항 0.5 [Ω], 계자저항 90 [Ω]인 직류 분권전동기에 정격전압 360 [V]를 인가하여 기동전류를 정격전류의 2배로 제한하고자 할 때, 전기자 회로에 직렬로 연결된 기동기의 기동저항[Ω]은? (단, 전동기의 정격운전 시 발생하는 역기전력은 325 [V]이며, 전기자 반작용 및 브러시 접촉에 의한 전압강하는 무시한다)

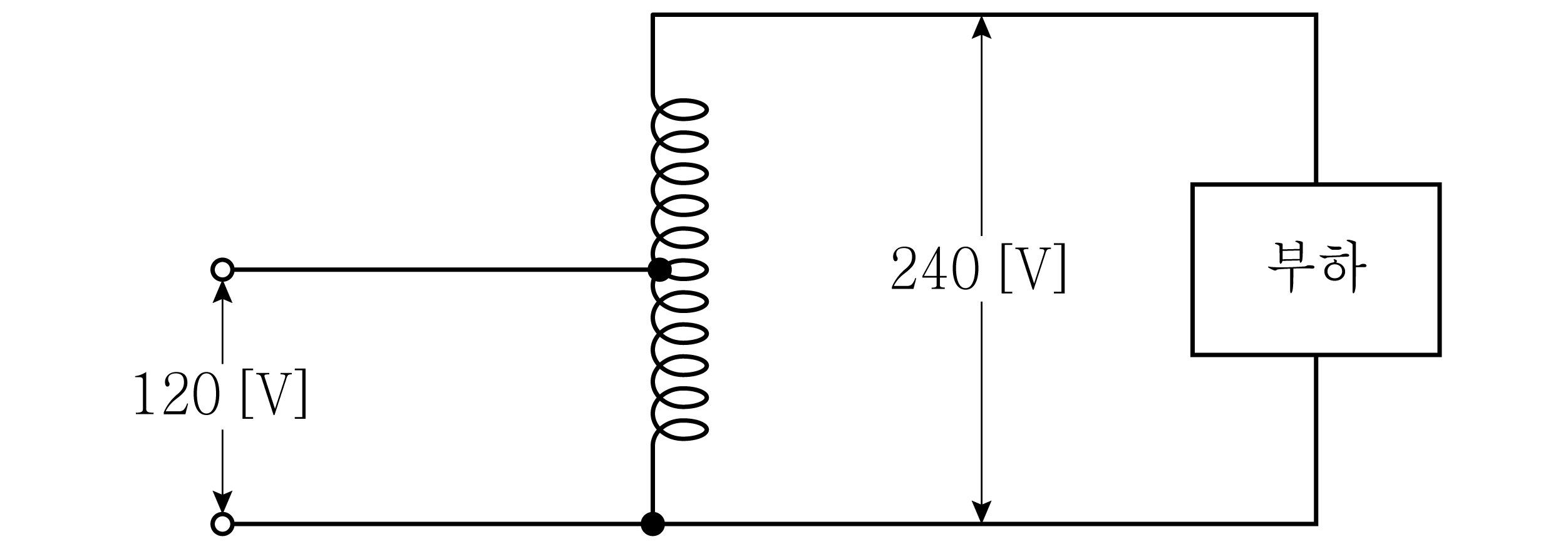

그림과 같이 자기용량 200 [kVA]의 단권변압기를 이용하여 역률 0.9인 부하에 공급할 수 있는 전력[kW]은? (단, 변압기의 손실은 무시한다)

10 [kW], 200 [V], 60 [Hz], 극수 4인 권선형 3상 유도전동기가 정격부하 시 회전수는 1,728 [rpm]이다. 회전수를 1,584 [rpm]으로 하여 동일 부하토크를 얻기 위해서 2차 회로에 삽입할 저항[Ω]은? (단, 2차 회로는 Y결선이며, 각 상의 저항은 0.5 [Ω]이다)

다음 괄호에 적합한 전력변환장치의 종류를 바르게 연결한 것은?

입력	AC	DC	DC	AC
기본명칭		DC－DC컨버터		AC－AC컨버터
종류	( ㉠ )	( ㉡ )	( ㉢ )	( ㉣ )
출력	DC		AC

㉠ ㉡ ㉢ ㉣
