입력전압이 같을 때, 3상 유도전동기를 Y결선에서

Δ

결선으로 변경하면 기동토크는 몇 배가 되는가?

전기기기

① $3$
②3
③ $\frac{1}{3}$
④ $\frac{1}{3}$

정답 보기

정답 ② · 해설 보기

무부하에서 단자전압이 200 [V]인 직류 타여자발전기가 있다. 계자자속을 1.6배, 회전속도를 0.5배로 하면 유도기전력[V]은?

전기기기

①100
②120
③140
④160

정답 보기

정답 ④ · 해설 보기

전기자 철심을 성층하는 주된 이유는?

전기기기

①표유 부하손 감소
②기계손 감소
③와류손 감소
④히스테리시스손 감소

정답 보기

정답 ③ · 해설 보기

50 [kVA], 지상역률 0.8을 갖는 유도전동기 1기와 30 [kVA], 역률 1.0을 갖는 동기전동기 1기가 사용되고 있을 때, 전동기 부하의 합성전력[kVA]은?

전기기기

① $4 0^{2} + 3 0^{2}$
② $5 0^{2} + 3 0^{2}$
③ $6 0^{2} + 3 0^{2}$
④ $7 0^{2} + 3 0^{2}$

정답 보기

정답 ④ · 해설 보기

정격전압 1 [kV]인 3상 동기발전기가 역률 0.9의 부하에 270 [kW]를 공급할 때 전류[A]는?

전기기기

①100
②110
③100 $3$
④110 $3$

정답 보기

정답 ③ · 해설 보기

부하전류가 50 [A]일 때 단자전압이 100 [V]인 직류 직권발전기의 부하전류가 60 [A]로 되면 단자전압[V]은? (단, 전기자권선의 저항 및 계자권선의 저항은 각각 0.1 [Ω], 0.2 [Ω]이며, 회전자 속도는 동일하다)

전기기기

①138
②132
③126
④120

정답 보기

정답 ④ · 해설 보기

직류 분권전동기가 단자전압 100 [V], 입력전류 21 [A], 회전속도 1200 [rpm]으로 운전될 때, 유도기전력[V]은? (단, 계자권선의 저항은 100 [Ω], 전기자권선의 저항은 0.2 [Ω]이다)

전기기기

①96
②98
③100
④102

정답 보기

정답 ① · 해설 보기

정격전압이 인가된 3상 권선형 유도전동기의 회전자권선을 개방하고 전압을 측정하였다. 회전자 권선전압이 정지상태에서 100 [V], 1800 [rpm]에서 0 [V]였다면, 반대 방향으로 900 [rpm]으로 회전시킬 때 전압[V]은?

전기기기

①50
②100
③150
④200

정답 보기

정답 ③ · 해설 보기

전기자권선 저항 0.1 [Ω]을 갖는 직류 분권전동기가 단자전압 220 [V], 전기자전류 50 [A], 2000 [rpm]으로 운전 중일 때, 전동기의 발생 토크[N·m]는? (단,

π

는 3.0으로 계산하고, 소수점 아래는 버림)

전기기기

①53
②37
③29
④22

정답 보기

정답 ① · 해설 보기

10.

동기발전기가 효율 0.95, 역률 0.8로 부하에 950 [kVA]의 전력을 공급하고 있다. 이때 동기발전기 운전용 원동기의 입력[kW]은? (단, 원동기의 효율은 0.8이다)

전기기기

①850
②900
③950
④1000

정답 보기

정답 ④ · 해설 보기

11.

Y결선, 정격출력 5000 [kVA], 정격전압 3000 [V], 6극, 60 [Hz]인 3상 동기발전기의 상당 동기임피던스가 1.5 [Ω]일 때, 이 발전기의 단락비는?

전기기기

①1.50
②1.20
③0.85
④0.67

정답 보기

정답 ② · 해설 보기

12.

권선형 유도전동기와 변압기에 대한 설명으로 옳지 않은 것은?

전기기기

①변압기는 1차측 전류가 만든 교번자속이 2차측 권선을 쇄교한다.
②유도전동기는 고정자전류에 의한 회전자계가 회전자권선을 쇄교한다.
③유도전동기의 자속은 철심과 공극을 지나므로 변압기보다 작은 여자전류를 갖는다.
④유도전동기는 2차측 회로가 개방된 경우 회전자는 회전하지 않는다.

정답 보기

정답 ③ · 해설 보기

13.

정격주파수 60 [Hz]의 변압기를 50 [Hz]의 전원에 연결하여 사용했을 때 발생하는 현상이 아닌 것은? (단, 전압크기는 일정하다)

전기기기

①여자전류가 증가한다.
②자화리액턴스가 증가한다.
③철심의 자속밀도가 증가한다.
④1차측 동손이 증가한다.

정답 보기

정답 ② · 해설 보기

14.

SRM(switched reluctance motor)에 대한 설명으로 옳지 않은 것은?

전기기기

①토크의 방향이 전류의 방향과 무관하다.
②이중 돌극 구조이므로 토크리플이 작고 소음이 작다.
③회전각에 따른 인덕턴스의 변화율이 토크를 발생시킨다.
④회전자의 위치를 검출하기 위한 센서가 필요하다.

정답 보기

정답 ② · 해설 보기

15.

단위역률로 운전 중인 3상 동기전동기에서 계자전류를 증가시켰을 때, 역률, 부하각, 역기전력의 관계를 바르게 연결한 것은? (단, 부하는 일정하다)

역률 부하각 역기전력

전기기기

①진상 감소 증가
②진상 증가 감소
③지상 감소 증가
④지상 증가 감소

정답 보기

정답 ① · 해설 보기

16.

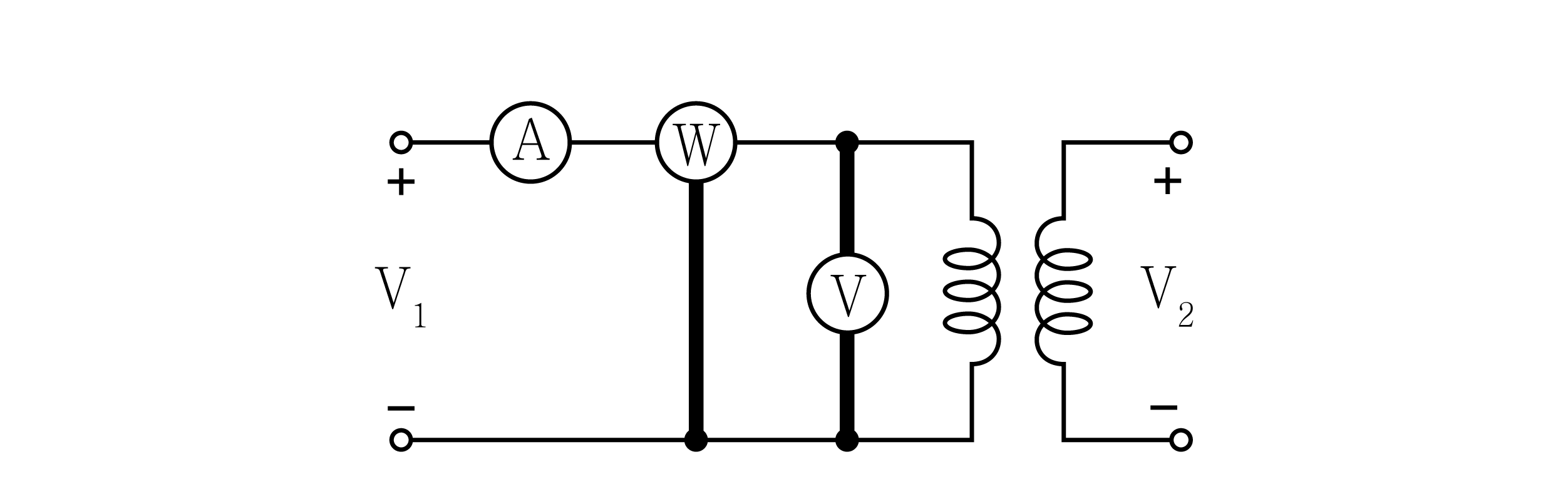

그림은 변압기 회로정수 측정을 위한 시험 회로이다. 이에 대한 설명으로 옳지 않은 것은? (단, 좌측이 1차측이며, Ⓐ는 전류계, Ⓥ는 전압계, Ⓦ는 전력계이다)

전기기기

①V₁에 변압기 정상운전상태와 같은 정격주파수의 정격전압을 인가한다.
②V₂의 크기는 Ⓥ의 측정값과 권선비를 곱한 값과 같다.
③시험을 통하여 변압기의 철손저항과 자화인덕턴스의 크기를 구할 수 있다.
④Ⓦ에 측정되는 값은 변압기의 고정손이라 할 수 있다.

정답 보기

정답 ② · 해설 보기

17.

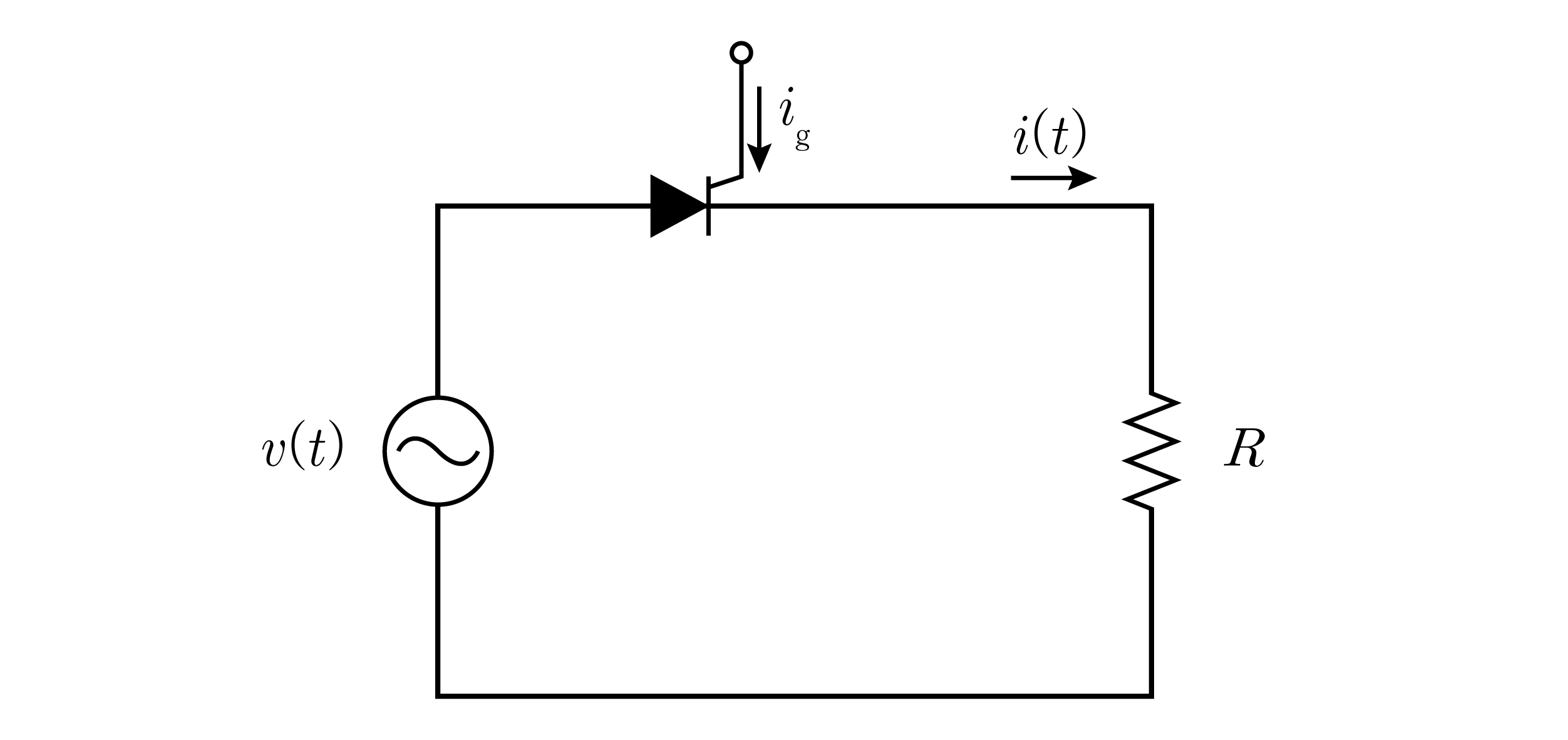

다음 회로에서

v (t)

가

220 sin (120 π t)

[V],

R

이 1 [Ω]이고, 사이리스터 점화각이 0 °일 때 출력전류

i (t)

의 평균값[A]은? (단, 점화각은 360 °를 주기로 반복되며, 사이리스터의 도통 저항은 무시한다)

전기기기

① $\frac{220}{π}$
② $\frac{220}{3 π}$
③ $\frac{220}{π}$
④ $\frac{220}{2 π}$

정답 보기

정답 ③ · 해설 보기

18.

변압기 2차측을 개방한 상태에서 1차측 전류에 대한 설명으로 옳지 않은 것은?

전기기기

①철심의 투자율이 일정하고 손실이 없다면 1차측 전류는 전압과 90 ° 위상차를 갖는다.
②철심의 투자율이 일정하고 손실이 없다면 1차측 전류는 철심 투자율의 크기에 반비례한다.
③철심의 투자율이 무한대이면 자화전류는 0이 된다.
④철심은 히스테리시스 현상을 가지므로 1차측 전류는 정현적인 파형이 된다.

정답 보기

정답 ④ · 해설 보기

19.

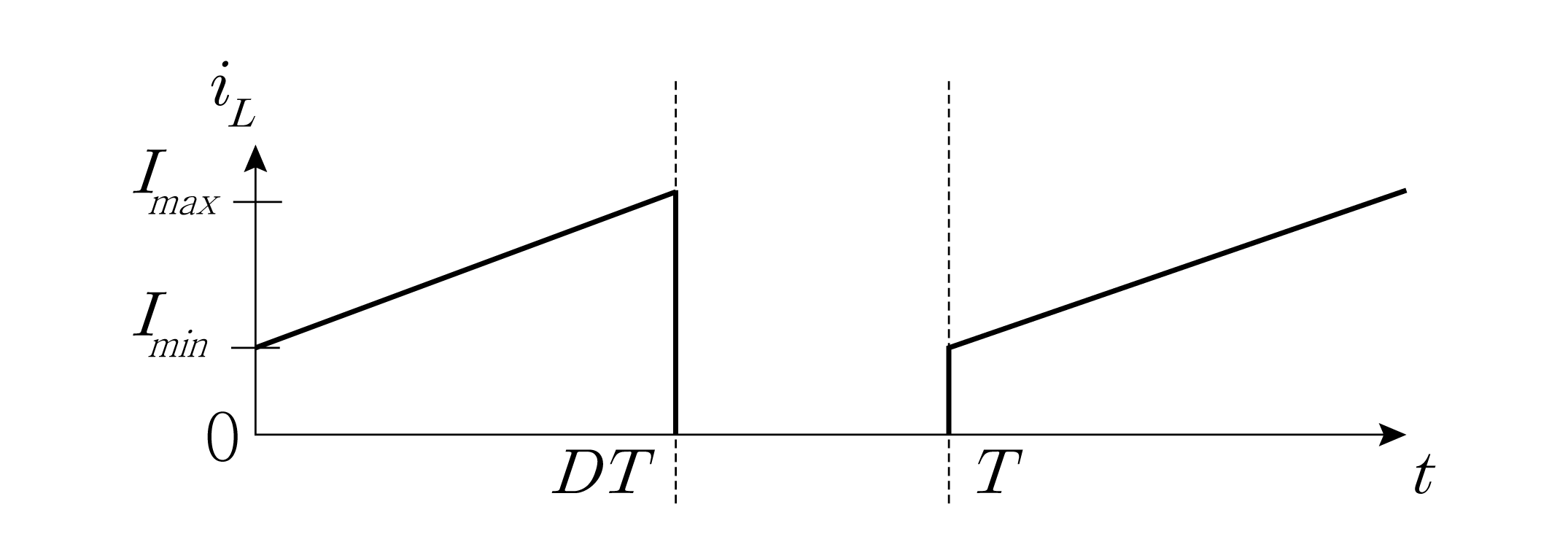

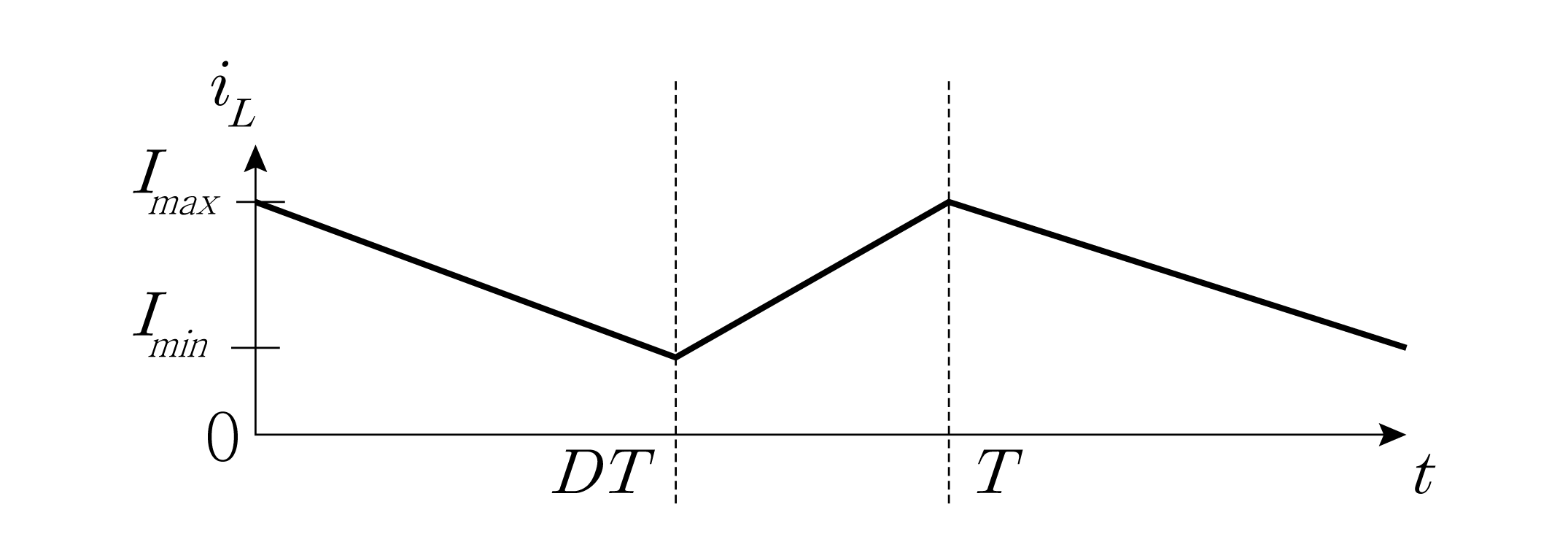

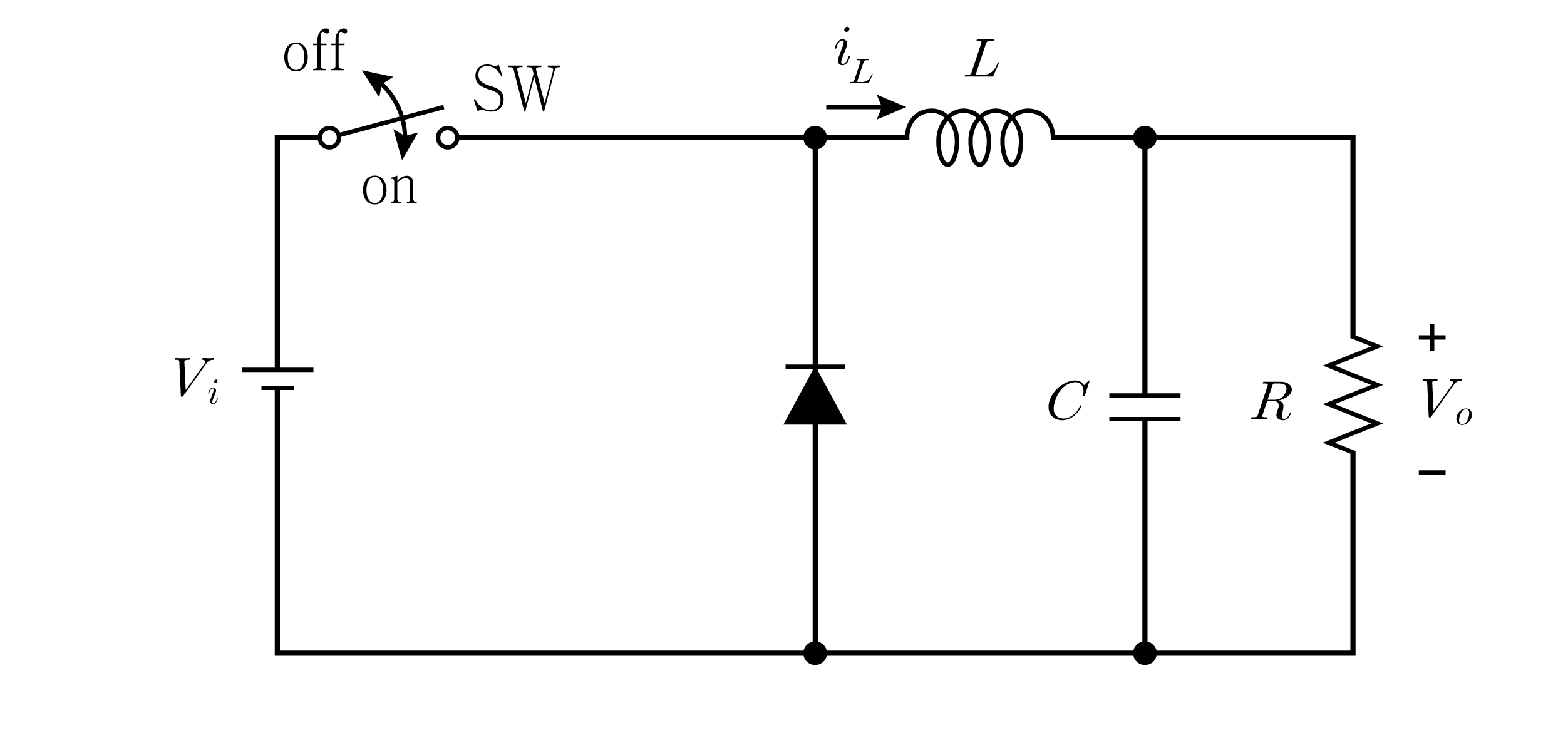

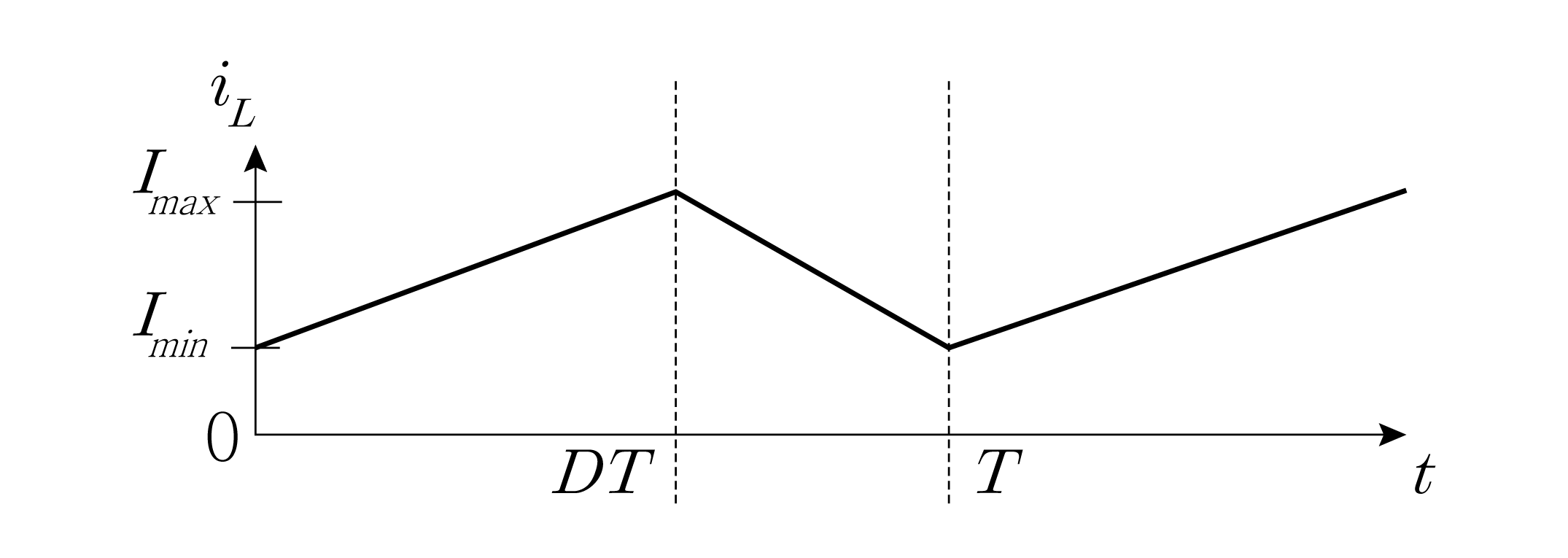

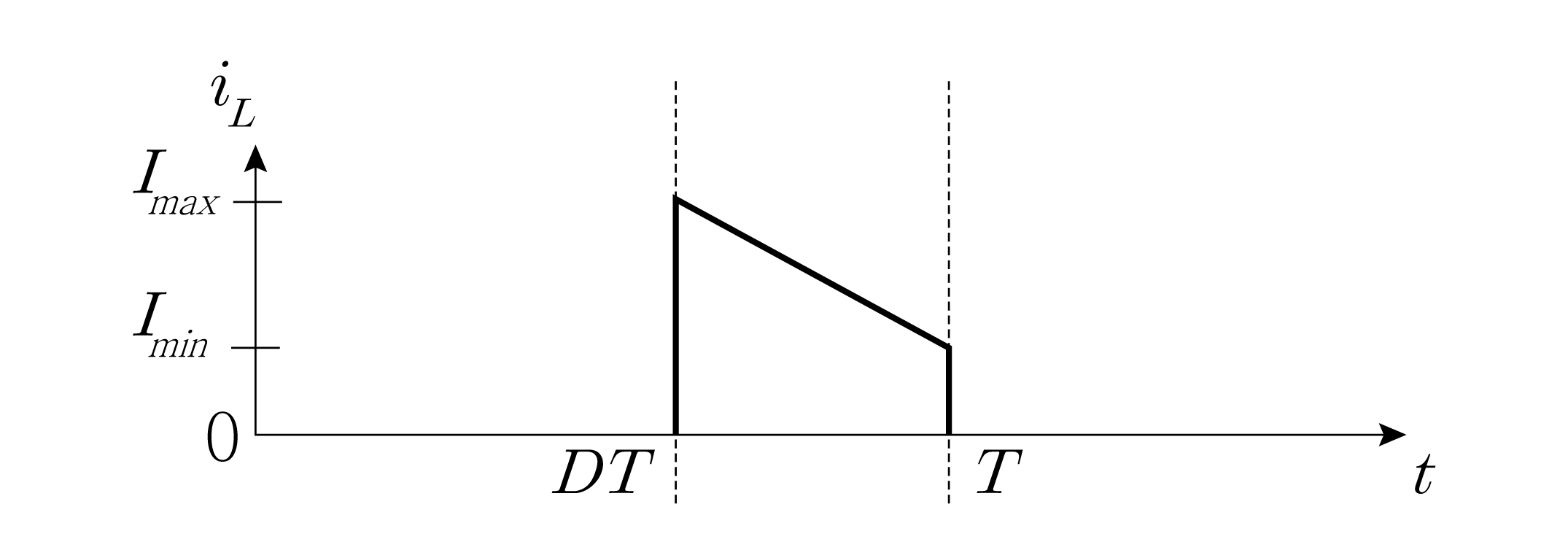

다음 회로가 연속도통모드에서 동작할 때 스위치 SW의 on－off상태에 대한 인덕터 전류

i_{L}

의 파형으로 옳은 것은? (단, C는 매우 큰 값이고, 주기는

T

, 스위치 SW의 on 시간은

T_{o n}

, 듀티비

D = \frac{T _{o n}}{T}

이다)

전기기기

정답 보기

정답 ① · 해설 보기

20.

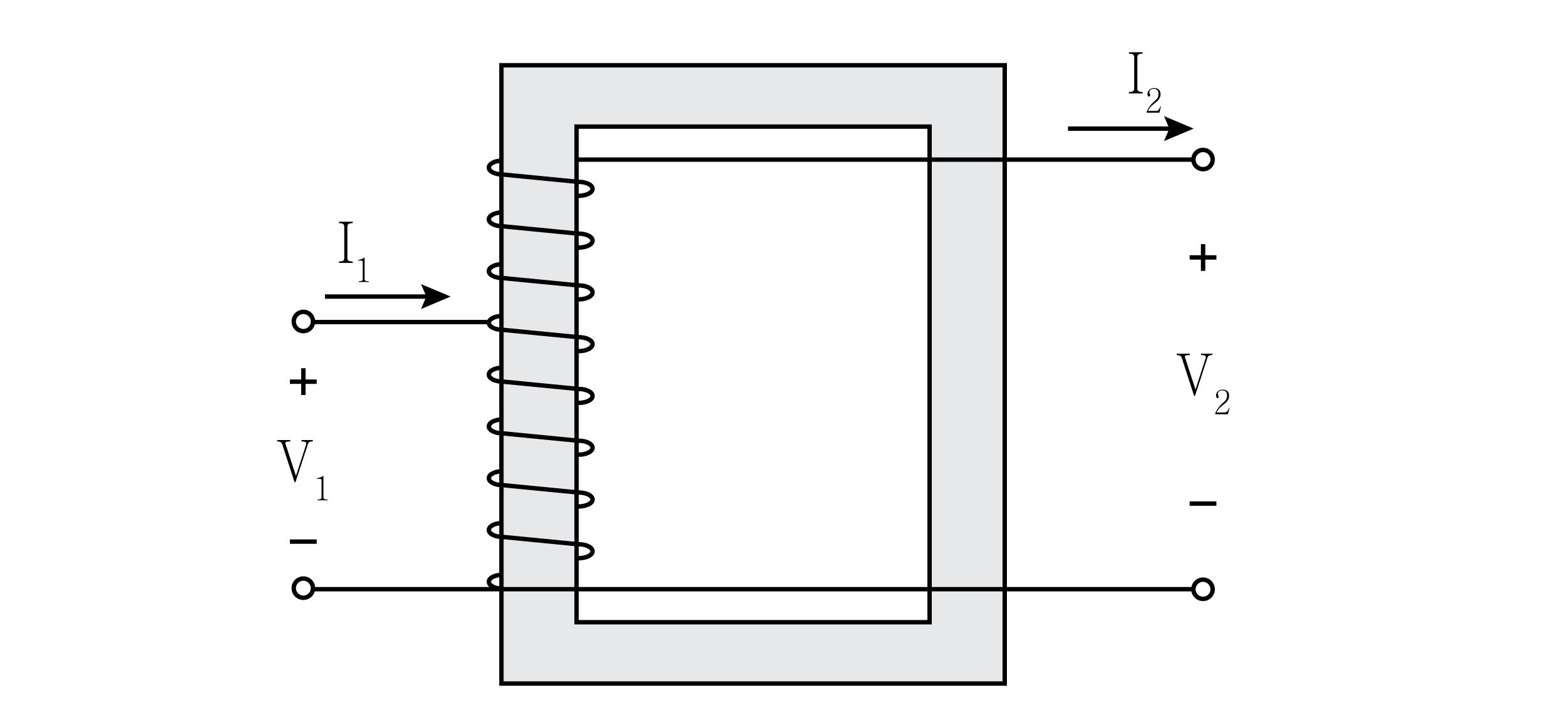

그림과 같은 변압기를 이용하여 2차측 부하에 전력을 공급하고 있다. 1차측 전압

V_{1}

이 5000 [V]이고 전류

I_{1}

은 10 [A]이다. 자기 용량이 4.55 [kVA]일 때 2차측 전압

V_{2}

[V]는? (단, 소수점 이하는 버림)

전기기기

①4550
②5500
③6550
④7500

정답 보기

정답 ② · 해설 보기

21.

이상적인 다이오드를 사용한 반파정류회로에서 저항부하에 대한 전류 실효치가 1 [A]일 때, 전파정류를 하는 경우 전류 실효치[A]는?

전기기기

①1.0
② $2$
③ $\frac{2}{π}$
④2.0

정답 보기

정답 ② · 해설 보기

22.

스테핑 모터의 특징에 대한 설명으로 옳지 않은 것은?

전기기기

①회전자 극수가 많을수록 위치 정밀도가 높아진다.
②위치센서 없이 정밀한 위치제어가 가능하다.
③모터의 회전속도는 시간당 입력펄스 개수에 비례한다.
④모터는 회전자 철심의 히스테리시스 특성으로부터 토크를 얻는다.

정답 보기

정답 ④ · 해설 보기

23.

3상 영구자석 동기전동기와 3상 BLDC 전동기의 차이점으로 옳지 않은 것은?

전기기기

①전동기를 구동하는 인버터의 회로 구조가 다르다.
②고정자권선에 흐르는 전류 파형이 다르다.
③전동기 구동에 사용되는 회전자 위치센서가 다르다.
④고정자권선에 발생하는 역기전력 파형이 다르다.

정답 보기

정답 ① · 해설 보기

24.

동일출력의 Nd(네오디뮴) 계열 영구자석 동기전동기와 농형 유도전동기에 대한 비교로 옳지 않은 것은?

전기기기

①영구자석 동기전동기가 유도전동기보다 출력밀도가 높다.
②영구자석 동기전동기가 유도전동기보다 효율이 좋다.
③영구자석 동기전동기가 유도전동기보다 가격이 저렴하다.
④영구자석 동기전동기가 유도전동기보다 역률이 좋다.

정답 보기

정답 ③ · 해설 보기

25.

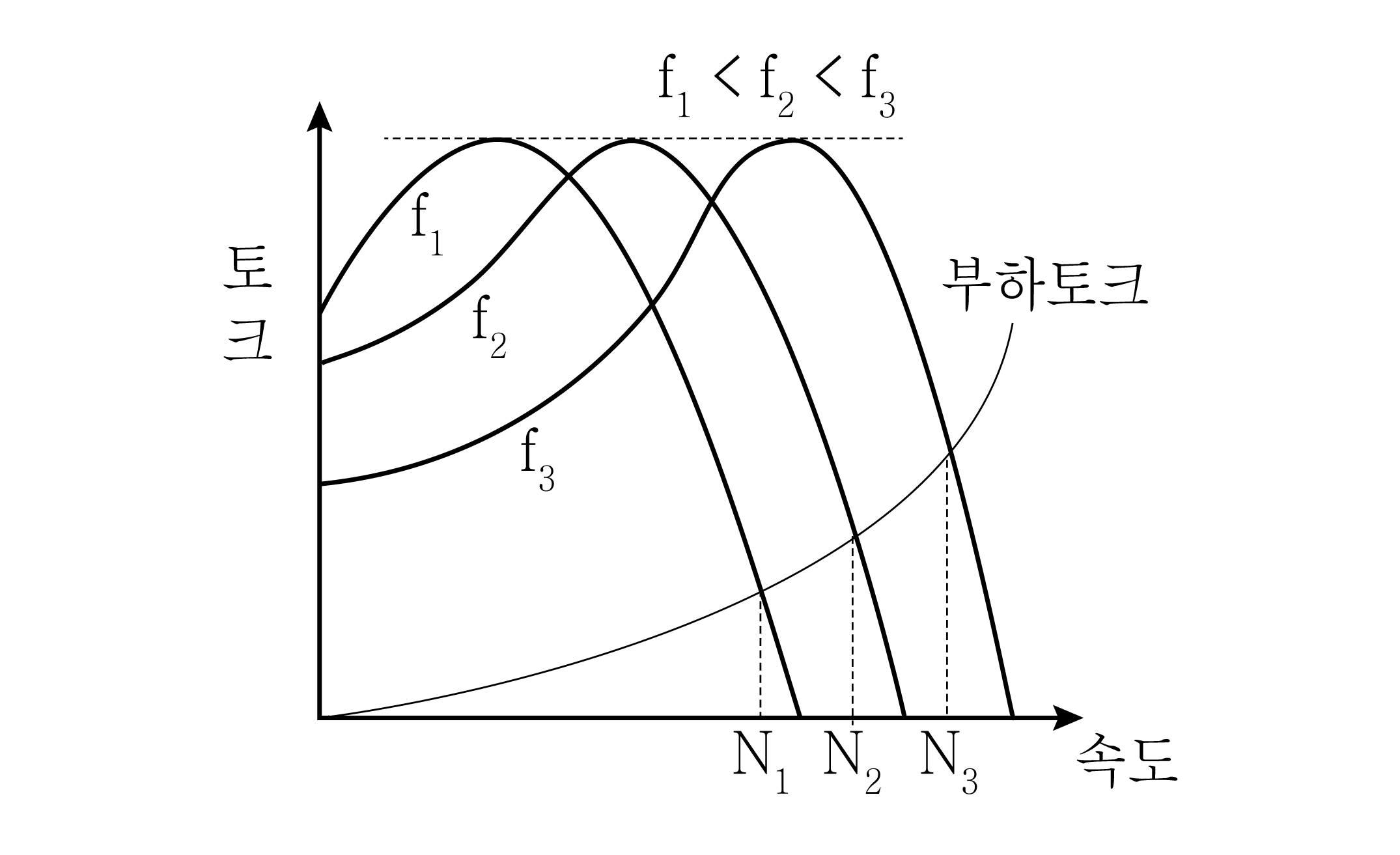

그림과 같은 3상 유도전동기의 속도제어 방법은?

전기기기

①극수변환법
②전압 제어법
③V/f 일정 제어법
④2차주파수 제어법

정답 보기

정답 ③ · 해설 보기
