7급 국가직 전자회로 2007년 기출문제

시행 2007-08-09 · 책형 공 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2007 7급 국가직 전과목

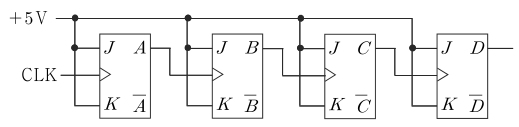

클럭의 주파수가

500 kHz

일 때, 단자 D의 신호의 주기

[μ s]

는?

전자회로

① $20$
② $24$
③ $32$
④ $48$

정답 보기

정답 ③ · 해설 보기

대역통과 증폭기에서 부하에 사용하는 공진 회로의 중심 주파수가

1 MHz

이고,

Q

(quality factor)는

10

이다. 이 때

3 dB

대역폭은?

전자회로

① $10 kHz$
② $100 kHz$
③ $1 MHz$
④ $10 MHz$

정답 보기

정답 ② · 해설 보기

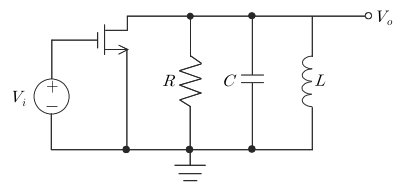

다음과 같은 동조 증폭기의 중심 주파수(center frequency)에서의 이득은? (단,

g_{m}

은 FET의 trans-conductance이다)

전자회로

① $\frac{1}{L C}$
② $- \frac{g _{m}}{R C}$
③ $- g_{m} R$
④ $- g_{m} R L C$

정답 보기

정답 ③ · 해설 보기

출력 파형이 클럭 CLK의

1/2

배의 주파수를 갖는 회로로 동작하는 것은?

전자회로

정답 보기

정답 ④ · 해설 보기

트랜지스터의 고주파 해석을 위하여 일반적으로 사용되는 간략화 된 하이브리드

π

모델에서 고려해야 할 사항이 아닌 것은?

전자회로

①콜렉터 － 베이스 간의 커패시턴스 성분
②에미터 － 베이스 간의 커패시턴스 성분
③에미터 － 콜렉터 간의 커패시턴스 성분
④에미터 － 베이스 간의 저항 성분

정답 보기

정답 ③ · 해설 보기

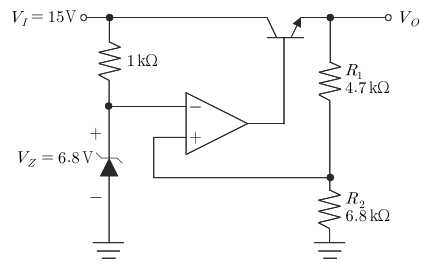

다음은 직렬 정류회로이다. 출력전압

V_{O}

[V]

는?

전자회로

① $2.8$
② $4.0$
③ $11.5$
④ $16.6$

정답 보기

정답 ③ · 해설 보기

다음과 같은 입력이

A

B

C

이고, 출력이

F

인 다이오드 논리 회로가 있다. 이와 동일한 논리 진리표를 갖는 게이트는?

(단,

5 V

를 논리

1

로 표기한다)

전자회로

①OR 게이트
②AND 게이트
③NOR 게이트
④NAND 게이트

정답 보기

정답 ② · 해설 보기

다음 논리 회로의 출력과 같은 결과를 갖는 논리식은?

전자회로

① $D = C (A B + A B) + C (A B + A B)$
② $D = C (A B + A B) + C (A B + A B)$
③ $D = C (A + B) + C (A + B)$
④ $D = C (A + B) + C (A + B)$

정답 보기

정답 ① · 해설 보기

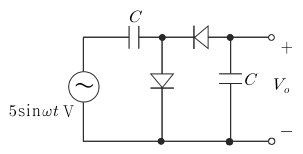

다음 회로에서 출력 전압

V_{o}

[V]

는?

(단, 다이오드의 순방향 전압은

0.7 V

이다)

전자회로

① $4.3$
② $8.6$
③ $- 4.3$
④ $- 8.6$

정답 보기

정답 ④ · 해설 보기

10.

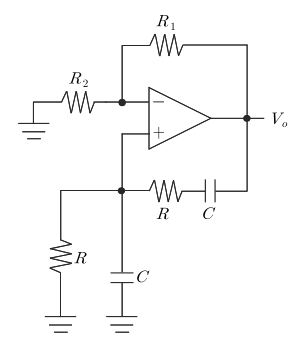

다음 회로가 발진기로 동작하기 위한

R_{1}

과

R_{2}

의 조건은?

전자회로

① $R_{1} = R_{2}$
② $R_{1} = 2 R_{2}$
③ $R_{1} = 3 R_{2}$
④ $R_{1} = 4 R_{2}$

정답 보기

정답 ② · 해설 보기

11.

전압 이득

A = - 100

인 기본 증폭기와 귀환율

β = - 0.04

인 귀환 회로를 접속한 귀환 증폭기가 있다. 폐루프 이득(closed loop gain)

A_{f}

는?

전자회로

① $- 4$
② $- 20$
③ $- 25$
④ $- 50$

정답 보기

정답 ② · 해설 보기

12.

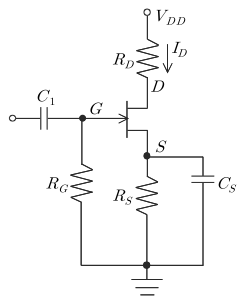

다음 회로에서

I_{D S S} = 2 mA

V_{p} = - 2.0 V

일 때 드레인 전류

I_{D}

[mA]

는? (단,

V_{GS} = - 0.6 V

이고, JFET는 포화 영역에서 동작한다)

전자회로

① $0.64$
② $0.73$
③ $0.98$
④ $1.5$

정답 보기

정답 ③ · 해설 보기

13.

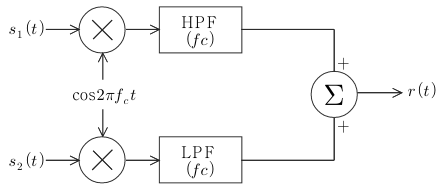

다음은 하나의 반송파

cos 2 π f_{c} t

에 두 개의 메시지를 전송하는 다중 송신기이다.

s_{1} (t) = cos 2 π f_{1} t

s_{2} (t) = cos 2 π f_{2} t

일 때

r (t)

는? (단, HPF는 고역통과 필터이고 LPF는 저역통과 필터이며, 모든 차단 주파수는

f_{c}

이다)

전자회로

① $cos 2 π (f_{c} - f_{1}) t + cos 2 π (f_{c} + f_{2}) t$
② $[cos 2 π (f_{c} - f_{1}) t + cos 2 π (f_{c} + f_{2}) t] /2$
③ $cos 2 π (f_{c} + f_{1}) t + cos 2 π (f_{c} - f_{2}) t$
④ $[cos 2 π (f_{c} + f_{1}) t + cos 2 π (f_{c} - f_{2}) t] /2$

정답 보기

정답 ④ · 해설 보기

14.

진폭 변조된 신호가

g (t) = A_{c} cos ω_{c} t + s (t) cos ω_{c} t

로 주어졌다.

s (t) = A_{s} cos ω_{s} t

일 때 변조 효율은? (단,

A_{s} / A_{c} = m

이다)

전자회로

① $\frac{m ^{2}}{2 + m ^{2}}$
② $\frac{m ^{2}}{1 + m ^{2}}$
③ $\frac{m}{2 + m}$
④ $\frac{m}{1 + m}$

정답 보기

정답 ① · 해설 보기

15.

여러 가지 정류 회로에 관한 설명으로 옳은 것은?

전자회로

①반파 정류 회로는 회로가 간단하고 리플이 전파 정류 회로의 절반이다.
②전파 정류 회로의 출력 맥동 주파수는 전원 주파수의 1/2이다.
③브리지 정류 회로는 전파 정류에 사용된다.
④배전압 정류 회로는 고전압 소전류를 얻을 수 있으나 변압기가 필요하다.

정답 보기

정답 ③ · 해설 보기

16.

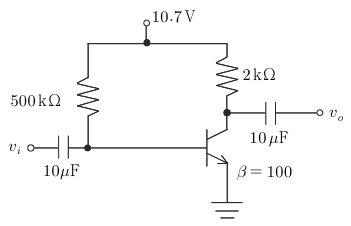

다음의 고정 바이어스 회로에서 트랜지스터의 콜렉터 전류

I_{C}

의 값은? (단,

V_{B E} = 0.7 V

β = 100

이다)

전자회로

① $10 μ A$
② $100 μ A$
③ $1 mA$
④ $10 mA$

정답 보기

정답 ④ · 해설 보기

17.

다음 회로의 전압 이득

A_{v}

에 가장 가까운 값은? (단, 베이스와 에미터 사이의 교류 저항

r_{e}

는

13 Ω

, 입력 신호의 주파수는

1 MHz

이다)

전자회로

①－95
②－123
③－135
④－154

정답 보기

정답 ④ · 해설 보기

18.

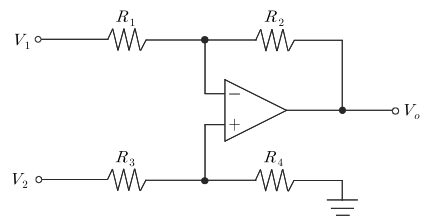

다음의 연산증폭기 회로에서

V_{1} = 5 V

V_{2} = 2 V

일 때

V_{o}

[V]

는?

(단,

R_{1} = R_{2} = 2 kΩ

R_{3} = R_{4} = 10 kΩ

이다)

전자회로

① $1$
② $- 1$
③ $3$
④ $- 3$

정답 보기

정답 ④ · 해설 보기

19.

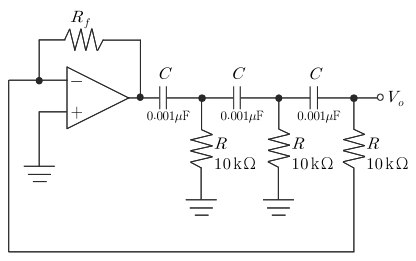

다음 그림은 정현파 발진기의 일종인 이상발진기(phase shift oscillator)이다. 발진기로 동작하기 위한 저항

R_{f} [kΩ]

와 발진 각주파수

ω_{0} [krad/s]

에 가장 가까운 값은?

(단,

2 = 1.4

3 = 1.7

6 = 2.4

로 계산하시오)

전자회로

① $R_{f} = 290, ω_{0} = 41.7$
② $R_{f} = 300, ω_{0} = 58.8$
③ $R_{f} = 300, ω_{0} = 71.4$
④ $R_{f} = 290, ω_{0} = 100$

정답 보기

정답 ① · 해설 보기

20.

반송파의 평균 전력이

20 kW

이고,

70

%로 진폭 변조한 경우 피변조파의 평균 전력

[kW]

은?

전자회로

① $24.9$
② $27$
③ $29.8$
④ $34$

정답 보기

정답 ① · 해설 보기
