7급 국가직 전자회로 2009년 기출문제

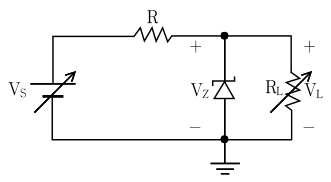

다음 그림과 같은 정전압 회로에 사용된 제너 다이오드는 동작 전압이 20 V, 동작하기 위한 최소전류는 10 mA이다. 또한 입력 전압(V_S)의 변동 범위는 80 V ～ 100 V이고, 부하저항(R_L)의 변동 범위는 200 Ω ～ 2 kΩ이다. 회로가 변동 범위내에서 정상적으로 동작하기 위한 저항 R의 최대값은?

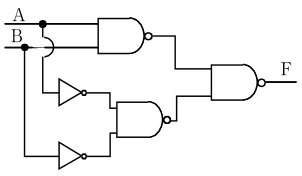

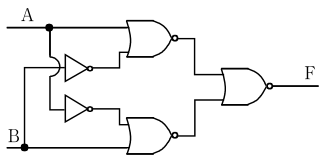

다음 회로에서 논리 결과 F의 기능이 다른 것은?

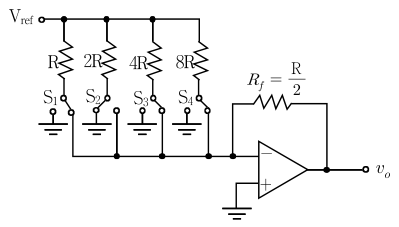

다음 D/A 변환기 회로에서 V_ref ＝ － 3 V일 때, 출력전압 $v_o$ [V]는?

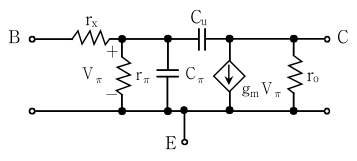

바이폴라 접합 트랜지스터(BJT)의 고주파 모델은 다음 그림과 같다. ${\mathrm{g}}_{\mathrm{m}}$은 BJT의 트랜스컨덕턴스이며, ${\mathrm{C}}_{\pi }$ ＝ C_je ＋ C_de로 BJT의 베이스 － 에미터 접합 정전용량(C_je)과 베이스 충전 또는 확산에 의한 정전용량( C_de)의 합으로 나타난다. C_u는 콜렉터 － 베이스 접합 정전용량이다. BJT의 단위 이득 대역폭($f_T$)을 최대로 하는 방법은?

${\mathrm{g}}_{\mathrm{m}}$ ${\mathrm{C}}_{\pi }$ C_u

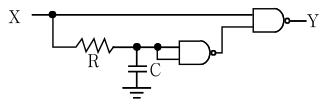

다음 회로에서 디지털 입력신호 X에 대하여 출력 Y에서 나타날 수 있는 파형중 옳은 것은? (단, RC 시정수는 X의 주기보다 작다)

다음 회로는 어떤 종류의 논리 게이트(gate)로 동작하고 있는가? (단, A, B는 입력이며 Y는 출력이다)

다음 회로에서 연산 증폭기는 이상적인 특성을 갖고 있다. $v_i$에 ＋ 3 V가 인가되면 $v_o$에서 관측되는 전압 [V]은?

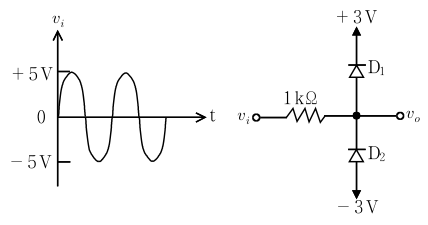

다음 다이오드 회로의 입력파형($v_i$)이 아래 그림과 같을 때 출력 파형($v_o$)으로 알맞은 것은? (단, V_D ＝ 0.7 V이다)

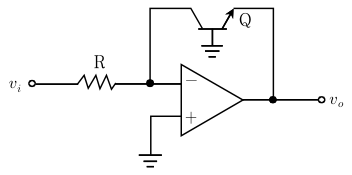

다음 대수증폭기 회로에 대한 출력전압의 표현식은?

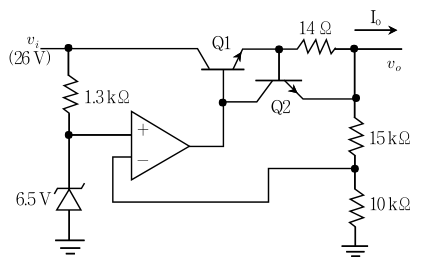

다음 전원변환 회로에서 최대 정격 출력전류 I_o [mA]의 크기에 가장 가까운 것은?

1보다 작지만 1에 가까운 전압 이득과 상대적으로 큰 전류 이득을 갖는 특징이 있어, 전압 완충기나 다단 증폭기의 출력단에 응용되는 증폭기 회로는?

다음 그림은 입력과 출력 단자 사이에 커패시터를 갖는 증폭기이다. 귀환 커패시터를 입력측과 출력측에 등가 커패시터로 분할하려고 한다. A_V ＝ － 100, C ＝ 1pF인 경우에 입력측 커패시터 Cin과 출력측 커패시터 Cout의 크기 [pF]는?

Cin Cout

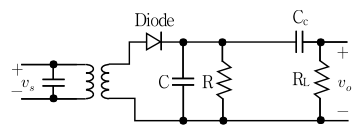

다음 회로는 AM 복조기이다. 이에 대한 설명으로 옳지 않은 것은?

부하가 없을 때, 출력 전압이 15 V인 정전압 조정기(voltage regulator)에서 10 mA 전부하(full-load) 전류에서의 출력전압이 14.5 V이었다. 이 정전압 조정기의 부하에 따른 전압변동률 [％]은?

다음 회로는 V_CE ＝ 5 V, I_C ＝ 0.5 mA 에서 동작점을 갖는 BJT 증폭기 회로이다. R_C에 걸리는 전압이 3 V일 때 R_B와 R_E의 저항값 [kΩ]은? (단, β ＝ 40, V_BE ＝ 0.7 V로 가정)

R_B R_E

다음 회로에서 그림과 같은 삼각파 $v_{in}$이 입력될 경우에 출력 $v_{out}$의 파형으로 옳은 것은?

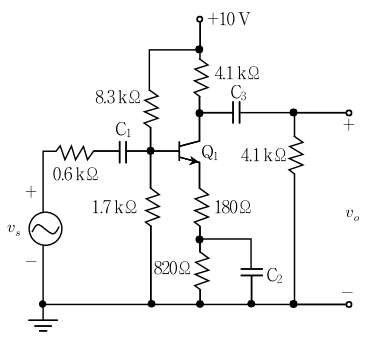

다음 회로는 중간대역 주파수(mid-band frequency)에서 동작하는 전압증폭기이다. 상온에서 동작시에 교류 에미터 저항(r_e')과 전압이득(|A_v|)에 가장 가까운 것은?

(단, β ＝ 100, V_BE ＝ 0.7 V로 가정)

r_e' |A_V|

전력효율이 25 %인 A급 전력증폭기가 있다. 출력신호의 전압진폭이 최대 전압진폭의 절반일 경우 전력 효율 [％]은?

다음의 증폭기 회로에서 전압이득 A_V ＝ $\frac{v_o}{v_i}$의 표현식은?

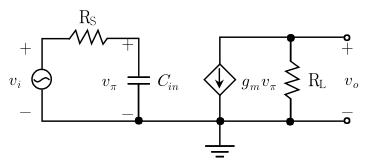

다음 그림은 어떤 증폭기의 고주파 등가회로를 나타낸다. 이때 전압이득 A_V ＝ $\frac{v_o}{v_i}$의 표현식은?
