7급 국가직 전자회로 2010년 기출문제

시행 2010-07-24 · 책형 고 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2010 7급 국가직 전과목

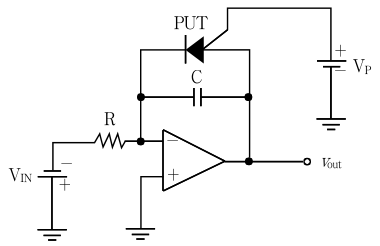

다음의 프로그램 가능한 단일 접합트랜지스터(PUT)가 포함된 발진기의 출력파형 v_out으로 옳은 것은? (단, 출력파형의 피크값은 V_P이다)

전자회로

정답 보기

정답 ① · 해설 보기

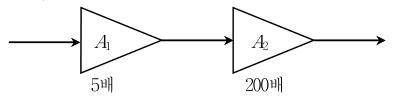

증폭도가 5 및 200인 이상적인 전압 증폭기를 직렬로 2단 접속한 경우, 종합 이득은 얼마[dB]인가?

전자회로

①20
②30
③60
④90

정답 보기

정답 ③ · 해설 보기

다음 회로의 출력 전압 V₀는? (단, 연산 증폭기는 이상적이라고 가정한다)

전자회로

① $\frac{R _{2} R _{5}}{R _{1} R _{3}} V_{1} - \frac{R _{5}}{R _{4}} V_{2}$
② $\frac{R _{5}}{R _{4}} V_{1} - \frac{R _{2} R _{5}}{R _{1} R _{3}} V_{2}$
③ $\frac{R _{1} R _{3}}{R _{2} R _{5}} V_{1} - \frac{R _{4}}{R _{5}} V_{2}$
④ $\frac{R _{4}}{R _{5}} V_{1} - \frac{R _{1} R _{3}}{R _{2} R _{5}} V_{2}$

정답 보기

정답 ① · 해설 보기

다음 발진기 회로에서 출력파형 v_o의 주기[

μ

sec]는?

(단, ln2 ＝ 0.69이다)

전자회로

①6.9
②17.25
③34.5
④69

정답 보기

정답 ④ · 해설 보기

다음 그림은 공통소스(common-source) 증폭기의 고주파 등가모델에 대한 보드선도(Bode plot)이다. 이 증폭기의 단위이득주파수(unity-gain frequency) f_t 에 가장 근사한 값은?

전자회로

① $100 MHz$
② $500 MHz$
③ $1 GHz$
④ $5 GHz$

정답 보기

정답 ④ · 해설 보기

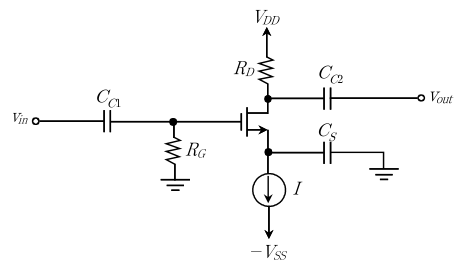

다음의 MOSFET 바이어스 회로에서

I_{D} = 200 μ A

V_{t h} = 0.4 V

로 가정할 때 MOSFET의 동작 영역은?

전자회로

①항복 영역
②포화 영역
③차단 영역
④트라이오드 영역

정답 보기

정답 ② · 해설 보기

다음과 같은 MOSFET 증폭기의 고주파 영역 해석에서 g_m＝ 50 mS, C_gs ＝ 10 pF, C_gd ＝ C_ds ＝ 1 pF일 때, 입력 및 출력측의 등가 커패시턴스 C_in과 C_out에 가장 가까운 값[pF]은? (단, R_D＝ 2 kΩ이다)

C_in C_out

전자회로

①111 2
②111 102
③11 102
④11 2

정답 보기

정답 ① · 해설 보기

다음 능동 여파기 회로에서 주파수 응답 특성의 기울기[dB/decade]는? (단, C₁ ＝ C₂, R₁ ＝ R₂ ＝ R_A ＝ R_B이다)

전자회로

①20
②40
③60
④80

정답 보기

정답 ② · 해설 보기

다음은 이상적인 연산증폭기로 구현한 계측증폭기 회로이다. 출력전압 V₀[V]는?

전자회로

①1
② $-$ 1
③2
④ $-$ 2

정답 보기

정답 ③ · 해설 보기

10.

전류증폭기(current amplifier)의 이상적인(ideal) 입력임피던스와 출력임피던스로 옳은 것은?

전자회로

①입력임피던스와 출력임피던스는 모두 0(zero)이다.
②입력임피던스는 무한대(∞)이고 출력임피던스는 0(zero)이다.
③입력임피던스는 0(zero) 이고 출력임피던스는 무한대(∞)이다.
④입력임피던스와 출력임피던스는 모두 무한대(∞)이다.

정답 보기

정답 ③ · 해설 보기

11.

이상적인(ideal) 6-bit 아날로그-디지털 변환기에서 아날로그 입력범위(input range)가 0.52 V에서 1.8 V일 때, 이 데이터 변환기의 분해능에 해당되는 전압[mV]은?

전자회로

①5
②10
③15
④20

정답 보기

정답 ④ · 해설 보기

12.

다음 회로에서 논리 출력 F를 표시한 것으로 옳은 것은?

전자회로

① $F = A B + A C$
② $F = A B + A C$
③ $F = A B + A C$
④ $F = A B + A C$

정답 보기

정답 ① · 해설 보기

13.

F = (A B + C) \cdot (A B + A B C)

의 논리식을 간략하게 표시한 것은?

전자회로

① $A B + C$
② $A B + A B$
③ $A B C + A B$
④ $A B C + A B C$

정답 보기

정답 ④ · 해설 보기

14.

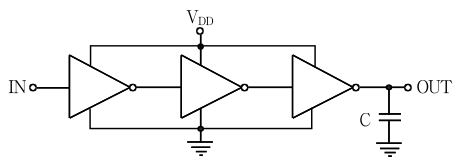

다음의 CMOS 인버터(inverter) 회로에서 입력신호인 클럭(clock)의 주파수를 2배 증가시키고, 전원전압 V_DD를

\frac{1}{2}

로 줄였을 때 동적소비전력의 변화로 옳은 것은?

전자회로

① $\frac{1}{2}$ 로 줄어든다.
② $\frac{1}{4}$ 로 줄어든다.
③2배 증가한다.
④4배 증가한다.

정답 보기

정답 ① · 해설 보기

15.

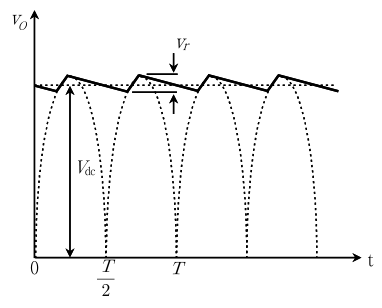

다음 그림은 커패시터 필터와 부하가 연결된 정류회로에서 측정된 파형들이다. 실선 부분의 파형을 바르게 설명한 것은?

전자회로

①다이오드에 흐르는 전류파형이다.
②부하를 개방하였을 때 다이오드 양단의 전압파형이다.
③커패시터 필터 양단의 전압파형이다.
④커패시터 필터를 개방하였을 때 부하 양단의 전압파형이다.

정답 보기

정답 ③ · 해설 보기

16.

다음 병렬전압 조정기의 최대 입력전압 V_in이 10 V라면, 출력 V_o가 단락되었을 때 R ₄의 정격전력용량[W]은? (단, R ₄ ＝ 100 Ω이다)

전자회로

①1
②2
③3
④4

정답 보기

정답 ① · 해설 보기

17.

주파수 합성, 주파수 복조 등 많은 통신응용 회로에 사용되는 위상동기루프(PLL)의 설명으로 옳은 것은?

전자회로

①위상검출기, 고역통과필터, 전압제어발진기로 이루어지는 귀환(feedback) 회로이다.
②위상동기루프가 잠김(lock) 상태가 되면 입력 주파수와 전압제어발진기의 주파수가 같아진다.
③위상검출기는 입력신호 주파수와 전압제어발진기의 주파수를 비교하고, 고역통과필터의 출력은 위상차에 비례하며, 전압제어발진기의 제어전압으로 사용된다.
④잠김상태가 되면 위상동기루프는 입력신호의 주파수 변화를 추적하게 되며, 이 잠김상태를 유지할 수 있는 범위를 포착범위(capture range)라 한다.

정답 보기

정답 ② · 해설 보기

18.

반송 주파수 2,000 kHz를 500 ～ 10,000 Hz 주파수대의 음성 신호로 진폭 변조한 경우에 나타나는 하측파대의 주파수[kHz]는?

전자회로

①1,990 ～ 1,999.5
②1,001 ～ 1,010
③990 ～ 1,010.5
④1,999 ～ 2,000.5

정답 보기

정답 ① · 해설 보기

19.

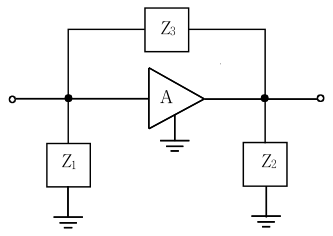

다음 회로에서 바르크하우젠(Barkhausen)의 발진 조건 βA = 1이 되는 것으로 옳은 것은? (단, Z₁ ＝ jX_1,Z₂ ＝ jX_2,Z₃ ＝ jX₃이다)

전자회로

①X₁ < 0, X₂ > 0, X₃ > 0
②X₁ > 0, X₂ < 0, X₃ < 0
③X₁ > 0, X₂ < 0, X₃ > 0
④X₁ < 0, X₂ < 0, X₃ > 0

정답 보기

정답 ④ · 해설 보기

20.

증폭기 설계에서 부귀환(negative feedback)의 효과로 옳지 않은 것은?

전자회로

①선형 동작범위를 넓힌다.
②입력 및 출력 임피던스를 개선한다.
③증폭기의 대역폭을 늘인다.
④증폭도가 증가한다.

정답 보기

정답 ④ · 해설 보기
