7급 국가직 전자회로 2014년 기출문제

시행 2014-07-26 · 책형 A · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2014 7급 국가직 전과목

다음 증폭기 회로의 저주파 동작 특성에 대한 설명으로 옳지 않은 것은? (단, M₁의 출력저항과 body effect 영향은 무시하고, 소신호 전압이득 A_V ＝ V_out/V_in이다)

전자회로

①R_S에 의해 이 증폭기는 negative feedback으로 동작한다.
②R_S가 증가하면 전압이득의 크기 |A_V|는 감소한다.
③R_D가 증가하면 전압이득의 크기 |A_V|는 증가한다.
④트랜지스터 M₁의 transconductance(g_m)가 매우 클 때 전압 이득의 크기 |A_V|는 R_S/R_D로 된다.

정답 보기

정답 ④ · 해설 보기

다음 연산 증폭기 회로의 전압이득 |

V_{O} / V_{I}

|의 값은? (단, 연산 증폭기의 특성은 이상적이라고 가정한다)

전자회로

①1.5
②2.5
③3
④6

정답 보기

정답 ③ · 해설 보기

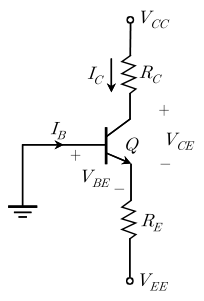

다음 회로에서

R_{C} = 1.6 k Ω

R_{E} = 2.2 k Ω

V_{C C} = 5 V

V_{E E} = - 5 V

β = 100

V_{B E} = 0.7 V

일 때,

I_{C}

와

V_{C E}

의 값에 가장 가까운 것은?

전자회로

① $I_{C} = 2.9 m A$ , $V_{C E} = 2.6 V$
② $I_{C} = 1.9 m A$ , $V_{C E} = 2.6 V$
③ $I_{C} = 1.9 m A$ , $V_{C E} = 1.6 V$
④ $I_{C} = 2.9 m A$ , $V_{C E} = 1.6 V$

정답 보기

정답 ② · 해설 보기

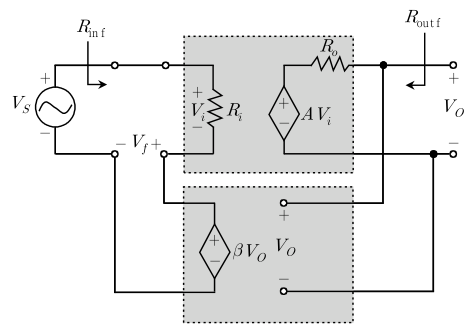

다음 피드백 증폭회로에 대한 설명으로 옳지 않은 것은?

전자회로

① $\frac{V _{O}}{V _{S}} = \frac{A}{1 + A β}$
② $R_{in f} = \frac{R _{i}}{1 + A β}$
③ $R_{out f} = \frac{R _{o}}{1 + A β}$
④입력, 출력단이 각각 직렬-병렬(series-shunt) 형태인 피드백 (feedback) 회로이다.

정답 보기

정답 ② · 해설 보기

이상적인 전압증폭기(voltage amplifier)의 입력임피던스와 출력임피던스에 대한 설명으로 옳은 것은?

전자회로

①입력임피던스와 출력임피던스는 모두 0(zero)이다.
②입력임피던스는 무한대이고, 출력임피던스는 0(zero)이다.
③입력임피던스는 0(zero)이고, 출력임피던스는 무한대이다.
④입력임피던스와 출력임피던스는 모두 무한대이다.

정답 보기

정답 ② · 해설 보기

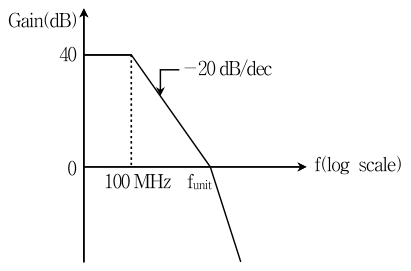

어떤 연산증폭기의 개루프(open-loop) 보드 선도(bode plot)는 그림과 같고, 3 dB 주파수는 100 MHz이다. 이 증폭기에 피드백(feedback) 회로를 추가하여 폐루프(closed-loop) 증폭기로 구성하였더니 DC 전압이득이 20 dB가 되었다. 이 폐루프(closed-loop) 증폭기의 3 dB 주파수는?

전자회로

①100 MHz
②400 MHz
③500 MHz
④1 GHz

정답 보기

정답 ④ · 해설 보기

어떤 차동 증폭기의 차동모드(differential-mode) 전압이득은 2,000이고, 공통모드(common-mode) 전압이득이 0.2일 때, 공통모드제거비율(common-mode rejection ratio, CMRR)의 값은?

전자회로

①40 dB
②60 dB
③80 dB
④100 dB

정답 보기

정답 ③ · 해설 보기

다음 공통 게이트 증폭기의 주파수 응답은 그림과 같다. 소신호 전압이득

V_{o u t} / V_{in}

의 수식에서 극점이 위치하는 주파수

∣ ω_{p} ∣

는? (단, 전류원

I_{1}

의 내부저항,

Q_{1}

의 출력저항 및 body effect 영향은 무시한다)

전자회로

① $R_{S} C_{i}$
② $\frac{g _{m} C _{i}}{1 + g _{m}}$
③ $\frac{g _{m}}{( 1 + g _{m} R _{S} ) C _{i}}$
④ $\frac{1}{g _{m} R _{S} C _{i}}$

정답 보기

정답 ③ · 해설 보기

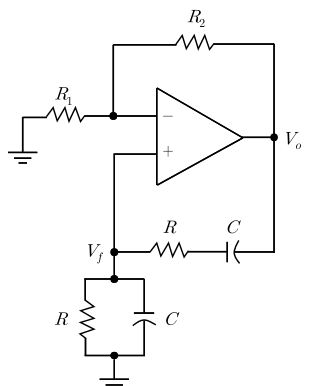

다음 윈 브리지(Wien bridge) 발진회로에서, 피드백 계수(feedback factor)

β = V_{f} / V_{o}

에 대한 수식은?

전자회로

① $β = \frac{j ω R C}{1 - ( ω R C ) ^{2} + 3 j ω R C}$
② $β = \frac{j ω R C}{( ω R C ) ^{2} - 1 + 3 j ω R C}$
③ $β = \frac{j ω R C}{1 - ( ω R C ) ^{2} - 3 j ω R C}$
④ $β = \frac{- j ω R C}{1 - ( ω R C ) ^{2} + 3 j ω R C}$

정답 보기

정답 ① · 해설 보기

10.

다음 회로는 차동증폭기(differential amplifier)로 구성되어 발진기로 동작한다. 이 때

V_{X}

와

V_{Y}

의 파형으로 가장 옳은 것은?

전자회로

정답 보기

정답 ① · 해설 보기

11.

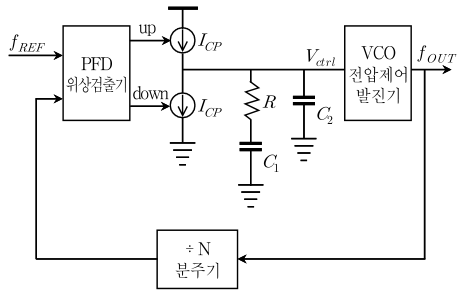

다음은 위상고정루프(phase locked loop, PLL)의 블록 다이어그램이다. 출력주파수

f_{O U T}

을 현재보다 2배 증가시킬 수 있는 방법으로 옳은 것은?

전자회로

①기준주파수 $f_{R E F}$ 를 두 배 증가시킨다.
②분주비 N을 두 배 감소시킨다.
③전하펌프(charge pump)의 전류원 $I_{C P}$ 를 두 배 증가시킨다.
④VCO의 이득 $(f_{OUT} / V_{ctrl})$ 을 두 배 증가시킨다.

정답 보기

정답 ① · 해설 보기

12.

AM 변조된 신호의 최대 피크－피크 전압(Vp-p)이 16 V이고, 변조지수(modulation index) m ＝ 0.6일 때, 최소 피크－피크 전압(Vp-p)으로 가장 옳은 것은?

전자회로

①2.5 V
②4.0 V
③9.6 V
④15.4 V

정답 보기

정답 ② · 해설 보기

13.

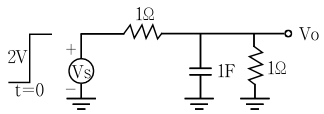

다음 회로들에서 모든 커패시터와 인덕터에 저장되어 있는 초기값은 0이다. 각 회로에서 입력 V_S(또는 I_S)가 시간 t ＝ 0에서 인가될 때, 출력 전압 V_o가 0.5 V에 도달하는 시간이 빠른 회로부터 차례로 나열한 것은? (단, ln(2) ＝ 0.7이라고 가정한다)

ㄱ.
ㄴ.
ㄷ.

전자회로

①ㄷ － ㄴ － ㄱ
②ㄴ － ㄷ － ㄱ
③ㄷ － ㄱ － ㄴ
④ㄴ － ㄱ － ㄷ

정답 보기

정답 ① · 해설 보기

14.

다음 전압 조정기(voltage regulator)회로에서 출력전압

V_{o}

가 일정하게 유지될 때

I_{1} + I_{L}

의 값은? (단, 연산 증폭기의 특성은 이상적이라고 가정한다)

전자회로

①1.5 $m A$
②15.0 $m A$
③16.5 $m A$
④18.5 $m A$

정답 보기

정답 ③ · 해설 보기

15.

직류 전압을 얻기 위해 변압기와 전파(full-wave)정류회로를 구성하였다. 1차 대 2차 측의 권선비가 1 : 2인 손실이 없는 이상적인 변압기의 1차 측에 100

V_{r m s}

의 교류를 인가할 때, 전파정류기의 출력전압

(V_{d c})

은?

전자회로

① $100 V$
② $1002 V$
③ $\frac{200 2}{π} V$
④ $\frac{400 2}{π} V$

정답 보기

정답 ④ · 해설 보기

16.

다음 논리회로에서

Q_{1} Q_{2} Q_{3} Q_{4}

의 초기값은 각각 1001이다. Clock신호가 5번째로 상승한 직후의

Q_{1} Q_{2} Q_{3} Q_{4}

값은? (단, 모든 D flip-flop은 상승 edge trigger에 동작한다)

전자회로

①1010
②1100
③0101
④1110

정답 보기

정답 ① · 해설 보기

17.

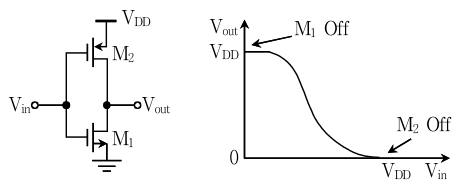

다음은 CMOS 인버터의 회로도와 전압전달 특성곡선(voltage transfer curve)이다. 이에 대한 설명으로 옳지 않은 것은? (단, CMOS 트랜지스터에서 발생하는 누설전류 등 기생적인 효과는 무시한다)

전자회로

①정적(static) 전력소모보다 동적(dynamic) 전력소모가 전체 전력소모에서 차지하는 비율이 더 크다.
②출력전압의 범위는 V_DD(공급전압)에서 GND(접지)이다.
③동적(dynamic) 전력소모는 V_DD(공급전압)에 선형적으로 비례한다.
④M₂의 게이트 너비(W)를 증가시키면 전압전달 특성곡선이 오른쪽으로 이동한다.

정답 보기

정답 ③ · 해설 보기

18.

다음 회로에서 출력 Y의 논리식은?

전자회로

① $Y = A + B C + B D$
② $Y = A + B C + B D$
③ $Y = B + A C + A D$
④ $Y = B + A C + A D$

정답 보기

정답 ② · 해설 보기

19.

다음의 논리함수

x

를 간략화한 결과로 옳은 것은?

$x = A B C + A B C + A B C + A B C$

전자회로

① $x = A + A B + B C$
② $x = B C + A C + A B$
③ $x = A + A B + B C$
④ $x = A B + B C + A B$

정답 보기

정답 ② · 해설 보기

20.

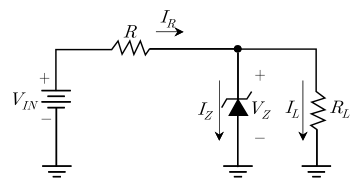

다음 회로에서

V_{Z}

가 일정하게 유지될 때, 제너(Zener) 다이오드에 흐르는 전류

I_{Z}

의 값은? (단,

V_{I N} = 18 V

R = 10Ω

R_{L} = 100Ω

이고, 제너전압

V_{Z} = 10 V

이다)

전자회로

①0.1 A
②0.7 A
③0.8 A
④0.9 A

정답 보기

정답 ② · 해설 보기
