7급 국가직 토질역학 2009년 기출문제

다음 설명 중 옳지 않은 것은?

그림 A와 같은 무한 비탈면에 많은 강우가 내려 비탈면의 상태가 그림 B와 같이 바뀌었다. 그림 B의 비탈면 안전율에 대한 그림 A의 비탈면 안전율의 비(그림 A의 안전율/그림 B의 안전율)는?

(단, 비탈면의 파괴는 암반과 모래사이에서 발생한다고 가정한다)

흙댐에 관한 설명 중 옳지 않은 것은?

얕은 기초에 대한 Terzaghi의 극한지지력 공식에 관한 설명 중 옳지 않은 것은?

그림과 같이 지하수위가 ㉠에서 ㉡으로 $h$만큼 상승할 때 A점에 작용하는 유효연직응력의 변화량은?

(단, ${\gamma }_{sat}$은 포화단위중량, ${\gamma }_t$는 습윤단위중량, ${\gamma }^{\prime }$은 수중단위중량, ${\gamma }_w$은 물의 단위중량을 의미한다)

그림과 같이 연약지반 상에 원주(말뚝 둘레)가 1.0 m, 길이가 18 m인 콘크리트 말뚝을 설치하였다. 말뚝 시공 후 연약지반의 침하로 인한 부주면마찰에 의해 단위 면적당 주면마찰력 분포가 아래 그림과 같이 상향(＋) 1.0 t/m²에서 하향(－) 1.0 t/m²으로 변화할 경우 말뚝의 선단에 작용하는 하중[ton]은?

그림과 같은 수중에 잠긴 지반에서 a － a면에 작용하는 유효응력[t/m²]은? (단, 흙의 수중단위중량은 1.0 t/m³이다)

폭(B)이 3.0 m 인 콘크리트 줄기초를 일축압축강도($q_u$)가 20 t/m²이고 포화단위중량이 ${\gamma }_{sat}=2.0$ t/m³인 완전 포화된 점토 지반에 시공하려고 한다. 기초의 근입깊이가 $D_f=1.0$ m이고 지하수위는 지표면 아래 4 m에 위치할 때, 기초의 극한지지력 $q_{ult}$ [t/m²]은?

(단, Terzaghi의 지지력 계수는 $\varphi =0^o$일 때 $N_c=5.7$ , $N_q=1$, $N_{\gamma }=0$ 이고, $\varphi =10^o$일 때 $N_c=10$, $N_q=3$, $N_{\gamma }=1$로 가정한다)

$\varphi =30^o$ 인 모래를 사용해서 삼축압축시험을 수행하였다. 구속응력이 ${\sigma }_1={\sigma }_3=10.0$ t/m²일 때 최대로 가할 수 있는 축차응력[t/m²]은?

어떤 흙의 유효응력으로 나타낸 강도정수가 $c{}^{\prime }$ ＝ 3.0 t/m², $\varphi {}^{\prime }$ ＝ 45^o이다. 이 흙으로 구성된 지반 내 한 요소의 수평면에 작용하는 전연직응력이 10.0 t/m²이고 간극수압이 3.0 t/m²일 때, 그 면에서 발휘될 수 있는 최대 전단저항력 [t/m²]은?

Terzaghi는 일차원 압밀이론을 제안하였다. 이때 사용된 가정으로 옳지 않은 것은?

다음 중 흙의 다짐 특성으로 옳지 않은 것은?

그림과 같은 지층분포를 가진 두 지반의 지표면에 크기가 다른 등분포하중이 무한히 넓은 면적에 작용하였다. 계측 결과 두 지반의 시간에 따른 압밀도가 동일할 경우 압밀계수 C_v1과 C_v2의 관계는?

(단, 압밀진행 동안 압밀계수는 일정하며, 얇은 모래층(sand seam)은 배수가 충분히 발생할 수 있다고 가정한다)

그림과 같이 옹벽의 크기와 뒷채움재의 물성치는 동일하고 지하수 및 배수조건이 다른 경우 수압을 포함한 옹벽에 작용하는 전체토압의 크기를 순서대로 나열한 것은?

연약한 점성토로 뒷채움된 5 m 높이의 옹벽이 주동상태에 도달했을 때, 뒷채움재에 인장균열이 발생하면 인장균열 발생 이전에 비하여 몇 배의 주동토압이 옹벽에 작용하는가?

(단, 뒷채움재의 물성치는 ${\gamma }_t=2.0$ t/m³, ${\varphi }_u=0$ , $c_u=2.0$ t/m²이고, 인장균열 발생 후 인장균열 깊이까지 존재하는 뒷채움재는 상재하중으로 작용하지 않는 것으로 한다)

그림과 같이 단면이 100 mm × 100 mm인 튜브에 종류가 다른 흙 I, II, III을 넣고 전수두차($\Delta h$)를 300 mm로 유지하면서 물을 흘려보냈다. 각 흙의 투수계수가 $K_I$ ＝ 7.5 × 10^－3 cm/sec, $K_{\mathrm{II}}$ ＝ 3 × 10^－3cm/sec, $K_{\mathrm{III}}$ ＝ 5 × 10^－3 cm/sec일 때, 튜브를 통해 흐르는 물의 초당 유량 [cm³/sec]은?

어떤 흙의 4번체와 200번체 통과율이 각각 80 %와 30 %이고, 액성한계는 25 %, 소성한계가 10 %일 때 이 흙을 통일분류법으로 분류하면?

그림과 같이 피압을 받는 모래층 위에 놓인 11 m 두께의 균질하고 포화된 점토층을 굴착하려 한다. 점토층의 간극비가 $e=0.5$ 이고 비중이 $G_s=2.5$일 때, 한계동수경사($i_{cr}$)와 점토층에서 굴착이 가능한 최대 깊이($D$)는?

그림과 같은 지반의 지표면에 11 t/m²의 등분포하중이 무한히 넓은 면적에 작용할 때, 점토층의 1차 압밀침하량 [cm]은?

(단, 점토층은 정규압밀점토이며, log2 ≒ 0.3, log3 ≒ 0.5, log5 ≒ 0.7로 간주한다)

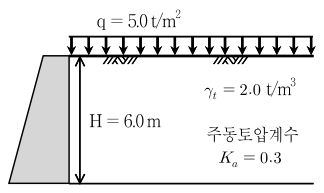

그림과 같이 옹벽 배면의 지표면에 등분포 하중이 작용할 때, 옹벽에 작용하는 전주동토압($P_A$)의 크기[t/m]와 옹벽 저면으로부터 토압의 작용점까지의 높이($h$) [m]는?
